Netzwerkschnittstelle für Real Time Ethernet Anschlusstechnik

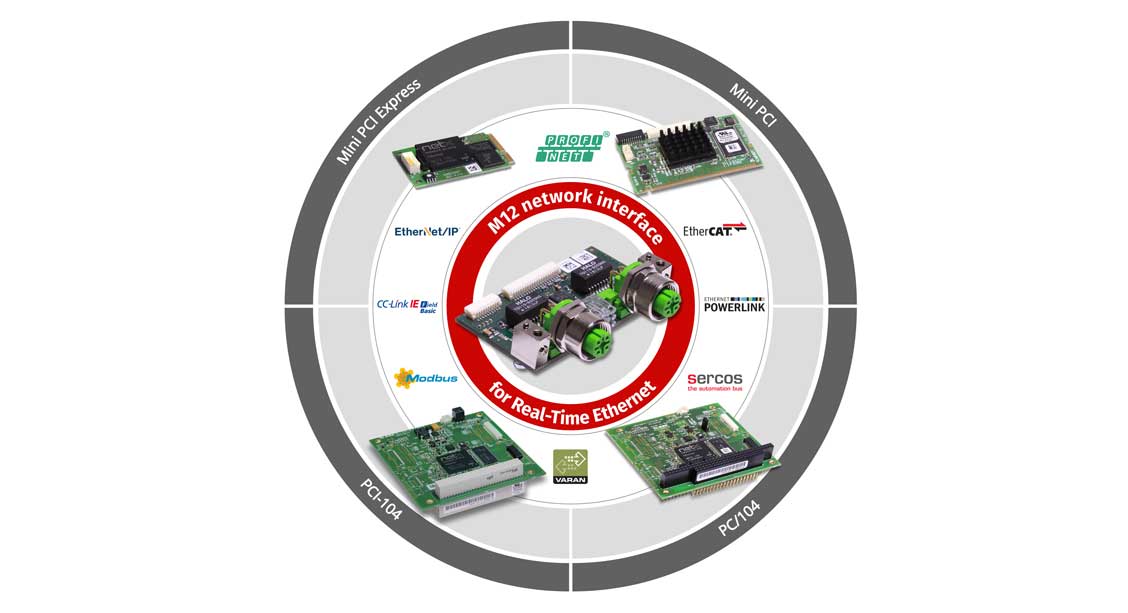

Hilscher erweitert seine PC-Karten Technologie um die abgesetzte Netzwerkschnittstelle AIFX-RE\M12 mit M12 Anschlusstechnik. Die Nutzung von M12 statt der klassischen RJ45 Steckverbinder ermöglicht den Einsatz der PC-Karten Familie für industrielle Kommunikation Cifx in rauer Industrieumgebung. Mit der erweiterten Netzwerkschnittstelle lassen sich nun Schutzklassen bis IP67 realisieren und Wartungsaufwand reduzieren.

Die M12-Anschlusstechnik ist neben der weitverbreiteten RJ45 Netzwerkanschluss als Standard der IT- und OT-Welt ein weiterer Standard in der Feldebene der Automatisierung. Die Anforderung bestimmter Industrien an erweiterten Steckverbinder Schutz wird durch die sichere Anschluss Technik erfüllt. Diese Technologie schützt vor dem Eindringen von Staub und Feuchtigkeit. Zudem schützt die Schock- und Vibrationsbeständigkeit vor Lockerung bzw. Lösen der Verbindung. Das reduziert den Aufwand für Wartung des Systems deutlich.

Mechanischer Schutz für Real Time Ethernet Protokolle

Die Netzwerkschnittstelle AIFX-RE\M12 ermöglicht es Anwendern, Lösungen unter rauen Umgebungsbedingungen bis zu IP 67 einzusetzen. Durch die Plattformstrategie von Hilscher sind die bestehenden Komponenten wie Kabel, Firmware, Konfiguration, Tools und Cifx Hardware unabhängig von der Anschlusstechnik völlig identisch und wiederverwendbar. Durch den Plug-and-play-Austausch lässt sich ein Wechsel von RJ45- auf D-kodierte M12-Steckverbinder in Real Time Ethernet Systemen dank der erweiterten Netzwerkschnittstelle lediglich durch die Anpassung des Gehäuses umsetzen.

Netzwerkschnittstellen zum einfachen Aufrüsten von Geräten

Mit der AIFX-RE\M12 Netzwerk Schnittstelle können eigene Geräte in rauer Industrieumgebung wie sie zum Beispiel in der Lebensmittelindustrie, Halbleiterindustrie oder Automobilindustrie vorfindbar sind, angeschlossen werden. Zusätzlich zu den M12- Steckverbindern lassen sich dank der Netzwerkschnittstellen AIFX-RE\M12 integrierte LED-Lichtleiter durch einen 10-poligen LED-Konnektor ersetzen. Individuelle LED-Konzepte in Schutzklassen bis IP67 sind damit möglich.

Standard für Ortungstechnologie mit UWB, RFID, 5G, GPS

Die Integration von Cifx-Technologie gestattet es Geräte- und Systemherstellern, den kontinuierlichen Änderungen am Markt flexibel und zukunftssicher zu begegnen. Basierend auf dem eigenen Multiprotokoll-Asic Netx nutzen die Mitglieder der Cifx-Familie einheitliche Tools, Treiber und Anwendungs Schnittstellen. Einmal integriert, ist eine Änderung von Protokoll, Format der Netzwerkkarte oder Anschlusstechnik schnell und einfach durchführbar. Dabei unterstützen die Cifx-Karten Master- und Slave-Funktionalität.

Mögliche Protokolle

Die Integration von Cifx Technologie in Verbindung mit der Netzwerkschnittstelle AIFX-RE\M12 gestattet die Nutzung folgender Protokolle in nur einer Hardware:

• CC-Link IE Field Basic Slave
• Ethercat Master und Slave
• Ethernet/IP Scanner und Adapter
• Modbus TCP
• Powerlink Conrolled Node
• Profinet I/O IRT Controller und Device
• Sercos Master und Slave
• Varan Slave

Hilscher stellt aus auf der SPS Connect.
