SCHALTSCHRÄNKE
für Maschinen und Anlagen
Schaltschrank und Gehäuse Innovationen für elektrische und elektronische Bauteile von Maschinen und Anlagen in der modernen Fertigung
Bild: Phoenix Contact
Schaltschrank | Vom Gehäuse bis zum Server Rack
Auch Schaltschränke, Gehäuse und Schaltanlagen gewinnen in der Industrie 4.0 Umgebung ein großes Stück mehr an Bedeutung, denn die Automation erfordert einen effizienten Betrieb. Die Hersteller gehen immer mehr dazu über, modulare Baureihen und ganze Schaltschrank-Systeme zu entwickeln. Informieren sie sich über die Anforderungen an moderne Gehäuse und Schränke. Entdecken Sie außerdem die Neuheiten sowie zahlreiche Tipps für den effizienten Schaltschrankbau.
Gehäuse und Schaltschränke 2025
Moderne Schaltschränke von heute sollten modular, energieeffizient, nachhaltig, kompakt und vieles mehr sein. Sie müssen sich für die digitale Transformation und Industrie 4.0 eignen. Daher sind sie flexibel, anpassungsfähig und leicht konfigurierbar. Fortschrittliche Schaltschränke überwachen Zustandsdaten in Echtzeit und geben bei Bedarf Warnungen aus, um Ausfälle zu verhindern.
Die Einbindung von IoT Technologien ermöglicht eine bessere Vernetzung und Fernüberwachung. Weil die darin verbauten Komponenten immer leistungsfähiger werden, steigt auch die Wärmeentwicklung im Schrank. Innovative Kühl- und Lüftungssysteme sind daher auf dem Vormarsch.
Neuheiten und Innovationen
Informieren Sie sich nachfolgend über die Neuheiten des Schaltschranks und Gehäuses 2023:
Zukunftsfähige Stromverteilung mit smartem Umrichter
19.05.2025 | Lenze und Rittal haben eine Technologiepartnerschaft geschlossen, um die Stromverteilung und Antriebstechnik im Maschinen- und Anlagenbau effizienter und zukunftssicher zu gestalten. Ausgangspunkt ist das modulare RilineX-Sammelschienensystem von Rittal, kombiniert mit den kompakten Umrichtern von Lenze, etwa dem I550 Cabinet.
Stromschiene biegen – automatisiert, schnell & präzise
24.04.2025 | Rittal Automation Systems zeigt mit dem Bending Terminal BT 20E, wie Stromschienen präzise, automatisiert und digital integriert gebogen werden. Die Kombination mit der Eplan-Software gestattet dabei ein durchgängiges, digitales Zusammenspiel für mehr Effizienz über die gesamte Wertschöpfung der Stromschiene.
Aufsatz-Bremswiderstand für Schaltschränke
28.03.2025 | Michael Koch präsentiert auf der Hannover Messe 2025 einen neuen Bremswiderstand zur direkten Montage auf Schaltschränken. Das Gerät ist für industrielle Anwendungen mit hohen Anforderungen an Sicherheit und Leistungsdichte ausgelegt. Die Dauerleistung ist in 400 W Schritten skalierbar, mit einem Maximum von 8 kW.
Boards für Stromverteilung sparen 50 % Kupfer
01.04.2025 | Rittal präsentiert zur Hannover Messe 2025 neue fertig montierte Boards für das Plattformsystem RilineX, den neuen Industrie-Standard für die Stromverteilung. Die neuen Varianten sind für Anwendungen mit einem Bemessungsstrom von bis zu 550 A konzipiert und reduzieren den Kupfereinsatz um 50 %.
Kompakt-Switches für den Schaltschrank
04.10.2024 | Mit der neuen TNIC-Serie erweitert Turck sein Portfolio um unmanaged Switches mit kleinstmöglichen Abmessungen im robusten Vollmetallgehäuse. Durch eine optimale Raumausnutzung im Schaltschrank gestatten diese effiziente und kostengünstige Netzwerklösungen.
Produktkonfigurator für Niederspannungs-Schaltanlagen
14.11.2024 | Rittal präsentiert auf der SPS 2024 das neue Planungstool Ripower. Der Produktkonfigurator beschleunigt die sichere Planung und den Aufbau von Niederspannungs-Schaltanlagen und erleichtert die Zusammenarbeit auf einer Cloud-Plattform dank vereinfachter Workflows.
Signalverarbeitung für Ex-Bereiche und SIL-Einsatz
28.08.2024 | Das K-System von Pepperl+Fuchs bietet das umfassendste Sortiment an Interfacemodulen für explosionsgefährdete Bereiche, das auf dem Markt erhältlich ist. Es vereint Prozesssicherheit, Flexibilität und Effizienz für den globalen Einsatz in der Prozessindustrie. Der Automatisierer verfügt über die größte Auswahl an Trennbarrieren und Signaltrennern am Markt.
Erste Steuerschränke aus grünem Stahl
23.08.2024 | Siemens Smart Infrastructure erweitert das Portfolio nachhaltiger elektrotechnischer Produkte über die deutsche Tochter Alpha Verteilertechnik mit industriellen Steuerschränken des Typs Sivacon 8MF1. Diese werden zu 100 % aus recyceltem Stahl von renommierten europäischen Lieferanten mit Windkraft hergestellt.
Schaltschrank und Gehäuse Arten
Schaltschränke schützen und organisieren elektrische und elektronische Komponenten. Sie variieren in Größe, Design und Funktion je nach Anwendungsbereich. Hier sind die gängigsten Arten der Schaltschränke:

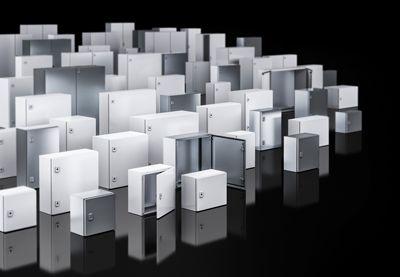

- Wandschaltschränke und Kleingehäuse werden direkt an Wänden oder Strukturen montiert. Sie sind in der Regel kleiner und eignen sich für Anwendungen, bei denen nur begrenzter Raum zur Verfügung steht.
- Standschaltschränke: Diese freistehenden Schränke bieten mehr Platz für Komponenten und werden oft in größeren industriellen Umgebungen verwendet, wo viele elektrische Komponenten untergebracht werden müssen. Ein Stand Schaltschrank gibt es als Einzelschrank, Anreihschrank oder Schranksystem.
- Einbauschaltschränke sind so konzipiert, dass sie in eine größere Struktur oder Maschine integriert werden können. Sie bieten Schutz und Organisation für spezifische Systeme innerhalb des Geräts.
- Kompakt-Schaltschränke: Ein Kompakt Schaltschrank ist kleiner und wird oft für spezialisierte Anwendungen oder in Bereichen mit begrenztem Platz verwendet.
- Modulare Schaltschränke: Diese Schaltschränke bestehen aus individuellen modularen Einheiten, die je nach Bedarf zusammengesetzt werden können. Dies bietet Flexibilität und unzählige Erweiterungsmöglichkeiten.
- IT-Gehäuse wurden für kleine Netzwerk Applikationen konzipiert. Es gibt sie in Wand- oder Standausführung.
- IT Schranksysteme werden für Server und Netzwerkanwendungen verwendet. Sie reichen vom kleinen bis zum Hyperscale Datacenter.
Schaltschränke | Neuheiten, Tipps, Transport
Wie würde es der empfindlicher Elektronik ohne die Umhausung von innovativen Schaltschränken gehen? Diese sind essenziell für den reibungslosen Betrieb in zahlreichen Branchen. Ein Schaltschrank schützt nicht nur die darin verbauten elektronischen und elektrischen Bauteile, sondern sorgt auch für effizientere Produktionsprozesse. In diesem Artikel werfen wir einen Blick auf die Angebote verschiedener Hersteller, deren spezifische Bauarten und das Zubehör für unterschiedliche Industriezweige.
Moderne Server Rack Lösungen für die IT Infrastruktur
Die digitale Transformation mit Anwendungen auf Basis Künstlicher Intelligenz (KI) oder Machine Learning fordert die IT Infrastruktur heraus. Während die Prozessorleistung steigt, sich die Dichte im Rechenzentrum und damit die Anforderungen an die Kühlung für Server Rack & Co. erhöhen, fordern die Anwender skalierbare, sichere und effiziente Systeme. Zukunftsorientierte und maßgeschneiderte Lösungen vom kleinen Datencenter bis zum Rechenzentrum im Container stellt dieser Artikel vor:
Industriegehäuse | Indoor und outdoor Schaltkästen
Industriegehäuse müssen indoor wie outdoor strapaziösen Umgebungsbedingungen standhalten. Dazu setzen Hersteller spezielle Materialien und raffinierte Designs ein. Zudem werden auch die Schaltkästen der Industrie nach und nach in die Digitalisierung einbezogen. Dieser Artikel gibt einen Überblick über die Angebote verschiedener Hersteller und zeigt auf, wie diese den speziellen Anforderungen unterschiedlicher Industriezweige gerecht werden.
Schaltschrankbau | Know-how vom Spezialisten
Auch Schaltschrankbauer müssen ihre Arbeitsabläufe und die Schaltschränke für die Kunden effizienter gestalten. Innovative, modulare und automatisierte Systeme helfen dabei, die Prozesse im Schaltschrankbau zu optimieren und maßgeschneiderte Konstruktionen zu realisieren. Damit lassen sich Produktivitäts-Steigerungen und erhebliche Kosteneinsparungen erzielen. Mit nachfolgenden Tips und Know-how von den Spezialisten finden Sie heraus, wie Sie Effizienz in Ihren Schaltschrank bringen. Schaltschrankschlüssel
Komponenten für Gehäuse + Schränke
Sicherheits E/A Module
Bremswiderstand
Frequenzumrichter
Interface
Kabeldurchführung
Kabelverschraubung
Klimagerät
Schaltschranklüfter
Messverstärker
PLC Steuerung
Reihenklemmen
Relais
Schaltschrankumrichter
Sicherheitssteuerung
Signalleuchte
Signaltrenner
Spleißbox
Steckverbinder
Stillstandswächter
Stromversorgung
Switch
Klimatisierung im Schaltschrank
Die richtige Klimatisierung im Schaltschrank ist mehr als nur eine Annehmlichkeit. Sie ist essenziell für die Langlebigkeit und Effizienz der im Schaltschrank oder Gehäuse verbauten elektronischer Komponenten. Eine adäquate Temperaturregelung verhindert nicht nur schädliche Wärmestaus, sondern schützt auch vor gefährlichen Umwelteinflüssen, welche die Leistung beeinträchtigen könnten. Mit den folgenden Systemen stellen Sie eine zuverlässige Klimatisierung sicher:
Druckausgleichselement | für Schaltschrank und Gehäuse
Bei der Klimatisierung von Gehäusen und Schaltschränken zum Schutz der installierten Systeme treten Temperatur und Feuchte sowie Druck wechselwirkend auf. Damit Sie schon den ersten Tropfen Wasser in der Nähe von empfindlicher Elektronik vermeiden und so die Betriebssicherheit erhöhen, bietet sich für einen wirkungsvollen Druckausgleich und zur Vermeidung von sich bildendem Kondenswasser ein Druckausgleichselement an. Welche es dafür gibt, sehen Sie in diesem Artikel:
Schaltschrankkühlung | Peltier Kühlgerät & Co.
Bei der Schaltschrankkühlung kommen verschiedene Kühlgeräte zum Einsatz wie die Peltier Technik oder die Kompressor Technik. Weil im Zuge der Industrie 4.0 immer mehr Elektronik in die Maschinen und Anlagen einzieht, wird auch der Schaltschrank zunehmend mehr bestückt. Dabei entstehende Wärme und Feuchtebildung in seinem Inneren müssen abgeführt werden, um einen zuverlässigen Betrieb zu gewährleisten. Welche neuen Geräte es hierfür am Markt gibt, erfahren Sie in diesem Beitrag:
Schaltschranklüfter gegen Wärmestau
Schaltschranklüfter sind oft die unsichtbaren Helden im Hintergrund, die sicherstellen, dass elektronische Komponenten effizient und zuverlässig arbeiten. Sie spielen eine zentrale Rolle bei der Aufrechterhaltung eines idealen Temperaturbereichs im Schaltschrank und tragen dazu bei, Wärmestaus und potenzielle Schäden an empfindlichen Bauteilen zu verhindern.
Schaltschrankwächter überwacht komfortabel Schaltschrankklima
Turck hat mit einem Relaunch vom Schaltschrankwächter IMX12-CCM dessen Einsatzgebiet erweitert. Die Inbetriebnahme der Geräte kann jetzt noch intuitiver über haptische Tasten statt Lichttaster erfolgen. Das Unternehmen hat zudem den Temperaturbereich verbessert: Mit +25° bis 70 °C lässt sich Schnittstellen Programm nun auch in Remote-I/O-Schaltschränken einsetzen.
Schaltschrank Hersteller Know-how
Pepperl+Fuchs bietet hochwertige Produkte zur Stromversorgung und Signalverarbeitung. Dazu gehören robuste Netzteile für den Einsatz in anspruchsvollen industriellen Umgebungen sowie Spannungsversorgungen für den sicheren und effizienten Betrieb von Sensoren und Aktoren. Überspannungsschutzgeräte und Signaltrenner sind auch im Portfolio.
Stromversorgung für den Schaltschrank mit hohem Wirkungsgrad
Pepperl+Fuchs präsentiert eine neue Stromversorgung für den Schaltschrank und andere Anwendungen in der Automatisierung. Die Geräte der Serie PS1000 ergänzen die Produktfamilien an eigensicherer Barriere, Signaltrenner und Überspannungsschutzmodul. Die Geräte sind sehr zuverlässig und bieten eine lange Lebensdauer sowie einen hohen Wirkungsgrad über 95 %.
Rittal bietet ein umfassendes Schaltschrank-System-Programm für industrielle und IT-Anwendungen sowie Edelstahlschränke für anspruchsvolle Umgebungen. Das Portfolio umfasst zudem integrierte Lösungen für Stromverteilung und Klimatisierung sowie automatisierte Bearbeitungssysteme. Digitale Engineering-Tools ermöglichen eine durchgängige Wertschöpfung von der Planung bis zur Montage. Damit adressiert Rittal sowohl Standardanforderungen als auch kundenspezifische Projekte im Maschinen- und Anlagenbau.
Stromschiene biegen – automatisiert, schnell, präzise & mobil
Rittal Automation Systems zeigt mit dem Bending Terminal BT 20E, wie Stromschienen präzise, automatisiert und digital integriert gebogen werden. Die Kombination mit der Eplan-Software gestattet dabei ein durchgängiges, digitales Zusammenspiel für mehr Effizienz über die gesamte Wertschöpfung der Stromschiene – von der Planung der Anlage bis zum Betrieb der Maschinentechnik. Mobil geht es aber auch – und zwar mit der Copper Workstation.
Verdrahtung von Schaltschrank & Co. blitzschnell konfektionieren
Zur vollautomatischen Drahtkonfektionierung stellt Rittal die Wire Terminals WT C5 und C10 vor. Drähte für Kabel und Leitungen sind damit zehnmal schneller konfektionierbar als von Hand. Vernetzt vom Elektrotechnik Engineering bis in die Fertigung profitieren Anwender von dieser prozessübergreifenden Lösung für die effiziente Verdrahtung. Der modulare Aufbau bietet zahlreiche Optionspakete. Mit ihnen erhalten Hersteller von Steuerung und Schaltanlagen eine zukunfstfähige Automatisierungslösung.
Moderne Server Rack Lösungen für die IT Infrastruktur
Die digitale Transformation mit Anwendungen auf Basis Künstlicher Intelligenz (KI) oder Machine Learning fordert die IT Infrastruktur heraus. Während die Prozessorleistung steigt, sich die Dichte im Rechenzentrum und damit die Anforderungen an die Kühlung für Server Rack & Co. erhöhen, fordern die Anwender skalierbare, sichere und effiziente Systeme. Rittal bietet hierfür zukunftsorientierte und maßgeschneiderte Lösungen vom kleinen Datencenter bis zum Rechenzentrum im Container.
Turck bietet verschiedene Komponenten und Lösungen für den Schaltschrankbau wie Standard Schaltschränke in Edelstahl zur Vor-Ort-Anwendung von Remote I/O-Systemen, kundenspezifische Ausführungen oder Interfaces. Die Standard-Schränke können für den Nicht-Ex-Bereich bis explosionsgeschützt für Zone 1/21 für 30 oder bis zu 200 Signale ausgeführt sein.
Interface Technik für die Signalbearbeitung
Anpassen, Umformen, Trennen, Verarbeiten und Wandeln von Signalen: Das alles können Sie mit der Interface-Technik von Turck. Die kompakten Bauformen sind flexibel und vielseitig einsetzbar und stehen mit diversen Bedienkonzepten und Konfigurationen zur Verfügung. Welches Know-how der Automatisierer anbietet, erfahren Sie in diesem Artikel. Ebenso finden Sie hier seine Beiträge zu Neuentwicklungen.
Weitere Hersteller von Schaltschrank-Technik
In Deutschland gibt es eine Vielzahl von Schaltschrank-Herstellern, die sowohl für den nationalen als auch für den internationalen Markt produzieren. Einige der bekanntesten und führenden Schaltschrankhersteller aus Deutschland sind:

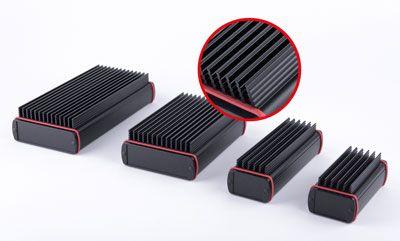

- Bopla entwickelt und fertigt Gehäuse aus Aluminium und Kunststoff für Elektronik und Elektrotechnik.
- Fibox ist besonders für seine hochwertigen Kunststoffgehäuse und Schaltschränke bekannt, die in verschiedenen Branchen eingesetzt werden.
- Häwa ist Hersteller von Schaltschrank, Maschinengehäuse und kundenspezifischer Gehäuselösung aus Edelstahl, Stahlblech und Aluminium an.
- Lohmeier hat sich auf die Herstellung von Schaltschränken und Gehäusen für eine Vielzahl von Anwendungen sowohl für standard- als auch kundenspezifische Lösungen spezialisiert.
- nVent Schroff ist ein Hersteller kombinierbarer, modularer und skalierbarer Gehäuse und Schränke, die nationale und internationale Standards für Elektronik-Packaging erfüllen und den Normen IEC 60297-3-x und IEEE 1101.x entsprechen.
- OKW Gehäusesysteme hat sich auf die Entwicklung und Herstellung von Gehäusen für Elektronikkomponenten spezialisiert wie Handgehäuse, Wandgehäuse, Tischgehäuse und weitere spezialisierte Gehäuselösungen.
- Rittal ist einer der weltweit führenden Anbieter von Schaltschranksystemen und IT-Infrastruktur, mit modernsten Fertigungsstätten und einer weltweit einzigartigen Systemplattform.
- Rose Systemtechnik bietet industrielle Gehäuselösungen, einschließlich Schaltschränke.
- Schneider Electric hat sich auf Energiemanagement und Automatisierung spezialisiert und bietet eine breite Palette von Schränken und Gehäusen.
- Siemens unterstützt den Anwender mit Integrated Control Panels beim Optimieren aller Aspekte bei der Erstellung von Steuerschränken.
- Spelsberg hat sich auf Elektroinstallationssysteme spezialisiert und hat auch eine Vielzahl von Gehäusen und Schaltschränken im Portfolio.
- Wöhner ist Spezialist für Energieverteilungssysteme mit einer Palette von Schaltschrank- und Gehäuselösungen.
Anwendungen und Branchen
Die Wahl des richtigen Schaltschranktyps hängt von der spezifischen Anwendung, den Umweltbedingungen, der Größe und Art der zu schützenden Komponenten sowie anderen Faktoren in den unterschiedlichsten industriellen Branchen ab. Hier sind ein paar Beispiele aus der Gebäudetechnik und Solartechnik:
Schaltschrank für die vernetzte Solarwelt
Für den Outdoor-Einsatz in der Photovoltaikbranche bietet Rittal ein Outdoor-Showcase mit drei Schaltschrank-Lösungen, die unterschiedlichste Anforderungen an Material, Lackierung und Aufbau flexibel erfüllen. Eine davon ist der TS 8 Outdoor-Schrank mit UL-Zulassung.
Häufige Fragen
Was macht ein Schaltschrank?
Ein Schaltschrank schützt elektrische und elektronische Komponenten vor äußeren Einflüssen wie Staub, Schmutz, Feuchtigkeit und mechanischen Einwirkungen. In seinem Inneren werden Bauelemente wie Relais, Schütze, Sicherungen, Steuergeräte und viele andere organisiert und systematisch angeordnet. Schaltschränke sind oft mit Lüftungs- oder Kühlsystemen ausgestattet, um die durch elektronische Bauteile erzeugte Wärme abzuleiten und einen Überhitzungsschutz zu bieten. Einige Schaltschränke sind so konzipiert, dass sie elektromagnetische Interferenzen abschirmen und so verhindern, dass empfindliche elektronische Bauteile durch externe elektromagnetische Felder gestört werden.
Wie ist ein Schaltschrank aufgebaut?
Ein Schaltschrank hat eine standardisierte und oft kundenspezifische Konstruktion. Die Grundkomponenten und deren Anordnung sind weitgehend konsistent, variieren jedoch entsprechend der Anwendung. Hier ist eine allgemeine Übersicht über den Aufbau eines Schaltschranks:
- Gehäuse: In der Regel besteht das Gehäuse aus robustem Metall, Kunststoff oder einer Kombination aus beidem und schützt die internen Bauteile vor äußeren Einflüssen wie Feuchtigkeit, Staub und mechanischen Belastungen.
- Tür: Die meisten Schaltschränke verfügen über eine oder mehrere Türen, die den Zugang zu den internen Bauteile ermöglichen.
- Montageplatte: Auf der oft aus verzinktem Stahl oder Aluminium gefertigten Platte werden die elektrischen und elektronischen Bauteile montiert.
- Klemmleisten: Über sie werden die einzelnen elektrischen Verbindungen hergestellt. Sie ermöglichen eine strukturierte und übersichtliche Verdrahtung.
- Tragschienen wie die Hutschiene dienen zur Befestigung von z. B. Relais, Schützen oder elektronischen Baugruppen.
- Kabeldurchführungen ermöglichen das Einführen von Kabeln in den Schaltschrank und sind oft mit Dichtungen versehen, um die Eindringung von Feuchtigkeit oder Fremdkörpern zu verhindern.
- Lüftungssystem: Zur Wärmeableitung können Schaltschränke mit passiven Lüftungsöffnungen oder aktiven Kühlelementen wie Lüftern oder Klimaanlagen ausgestattet sein.
Was gehört alles in einen Schaltschrank?
Ein Schaltschrank dient als zentrale Steuer- und Schutzkomponente in vielen technischen und industriellen Systemen. Die exakte Ausstattung eines Schaltschranks kann je nach Anwendung und Systemanforderungen variieren. Hier ist eine allgemeine Liste von Elementen, die in einem Schaltschrank zu finden sein könnten:
- Beschriftungen und Dokumentation sind in Form von Schaltplänen, Anweisungen oder Warnhinweisen innen oder außen am Schaltschrank angebracht oder zumindest im Versand enthalten.
- Elektronische und elektrische Komponenten sind u. a. Schütze, Relais, Sicherungen, Stromversorgungseinheiten, Steuerungen.
- Erdung: Schaltschränke und ihre eingebauten Bauteile werden geerdet, um das Risiko eines elektrischen Schlags oder anderer sicherheitsrelevanter Vorfälle zu minimieren.
- Lüftungs- und Kühlkomponenten: Dazu gehören Ventilatoren, Wärmetauscher, Klimageräte oder Heizelemente und Druckausgleichselemente, welche die Temperatur und Feuchte im Schaltschrank regulieren.
Quellenangaben: Dieser Beitrag basiert auf Informationen folgender Unternehmen: Cideon, Elmeko, Eplan, Fibox, German Edge Cloud, LQGroup, Pepperl+Fuchs, Richard Wöhr, Rittal, Turck, Wago
