Temperatursensor – Feuchtigkeitssensor – Vibrationssensor
- Details
- Zugriffe: 10462
Turcks umfangreiches Portfolio an Temperatursensoren auch in Kombination mit Feuchtigkeitsmessung oder Vibrationsmessung bietet eine breite Auswahl für verschiedenste Anwendungen. Die komfortable Temperatursensor Serie TS+ zum Beispiel ist sehr flexibel, leicht montierbar und schnell bei der Inbetriebnahme. Ergebnisse mit hoher Genauigkeit bietet auch die kombinierte Temperatur- / Vibrationssensor-Serie CMVT mit IO-Link. Der Artikel präsentiert Neuheiten zu Temperatur-, Feuchte- und Vibrationsmessung:
Inhalt
- Vibrationssensor zur Überwachung von Antrieben
- Kombinierter Vibrations-/Temperatur-Sensor mit IO-Link
- Temperatursensor und Feuchtigkeitssensor mit IO-Link
- Plug-and-play Temperatursensoren für IIoT
- Welche Temperatursensoren gibt es?
Vibrationssensor zur Überwachung von Antrieben

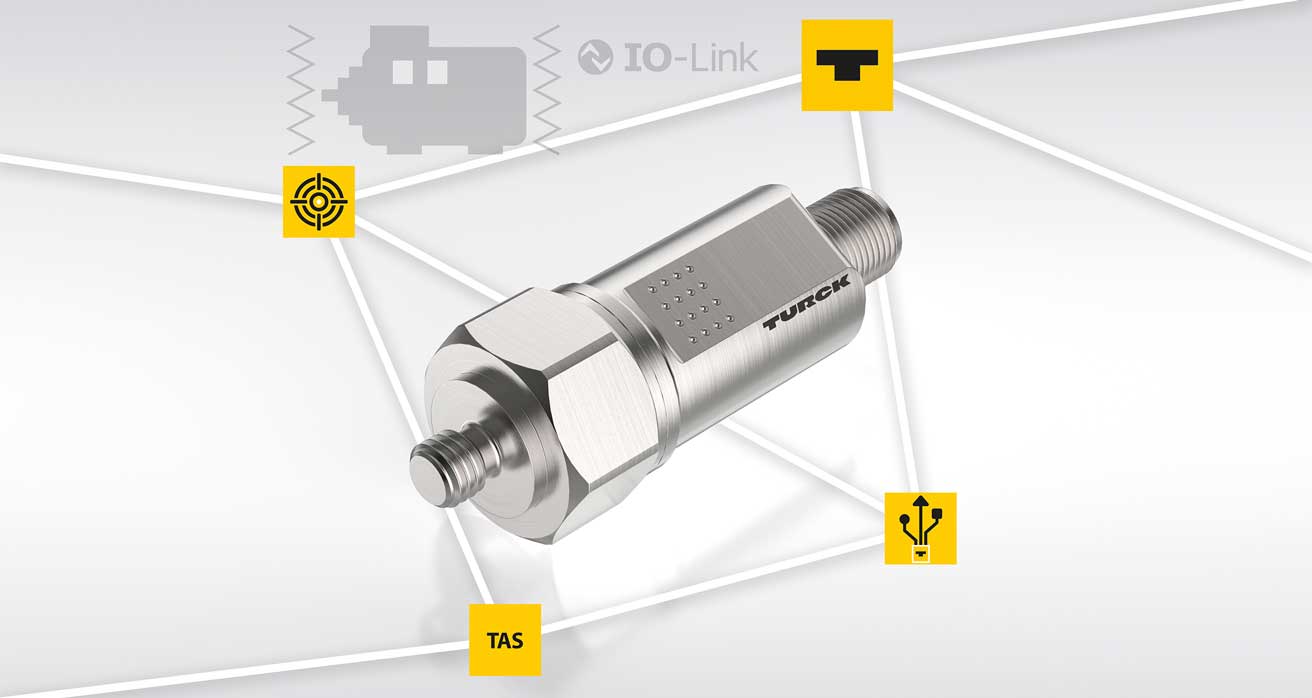

16.05.2025 | Mit dem CMVT-M8T (Bild oben) erweitert Turck sein Portfolio für Condition Monitoring um einen kompakten, einachsigen Vibrationssensor zur Zustandsüberwachung von Motoren, Pumpen und Lüftern. Das Gerät misst entlang einer Achse und eignet sich ideal für Anwendungen, bei denen die Hauptschwingungsrichtung senkrecht zur Rotationsachse verläuft.
Der Sensor ist im robusten Edelstahlgehäuse untergebracht und lässt sich durch das M8-Einschraubgewinde inklusive Adapter bis M30 einfach montieren – auch nachträglich über vorhandene Servicebohrungen. Mit wählbaren IO-Link-, PNP-Schalt- oder 4–20 mA-Analogausgängen bietet der CMVT-M8T hohe Integrationsflexibilität und trägt zur Reduzierung von Lagerhaltungsaufwand bei.
Die Vibrationsmessung erfolgt mit hoher Genauigkeit von ±0,5 % bei 159,2 Hz. Neben Effektivwerten (RMS) liefert der Sensor auch Peak-Werte der Beschleunigung. Über die „Vibrationsmonitor“-App der Turck Automation Suite (TAS) oder via IO-Link-Master mit Webserver kann das System auch ohne Steuerungsanbindung in Betrieb genommen werden. So lassen sich unkompliziert autarke Condition-Monitoring-Lösungen realisieren – besonders interessant für die Nachrüstung in Bestandsanlagen. Die Grenzwerte orientieren sich am ISO-Standard 10816-3.
Der CMVT-M8T ist der vierte Sensor, den Turck speziell für modulare Zustandsüberwachung entwickelt hat – neben dem 3-Achs-Sensor CMVT-QR20, dem CMMT für Magnetfeld und Temperatur sowie dem CMTH zur Feuchte- und Temperaturmessung.
Kombinierter Vibrations-/Temperatur-Sensor mit IO-Link
24.04.2023 | Turck erweitert sein Sortiment an Temperatursensoren um den robusten Vibrationssensor mit integrierter Temperaturerfassung. Der CMVT eignet sich für Condition-Monitoring-Anwendungen und verhindert z. B. das eine Maschine durch eine Unwucht sich drehender Teile beschädigt wird.
Vibration und Temperatur sind hier entscheidend für ein rechtzeitiges Erkennen frühzeitiger Defekte. Der Temperatur-Vibrationssensor ist daraufhin ausgelegt, Vibrationen über drei Achsen zu erkennen und intern auszuwerten.
Sobald die eingestellten Temperaturen oder Vibrationen den eingestellten Vibrations- oder Temperaturbereich überschreiten, gibt der Vibrationssensor direkt eine Warnmeldung über IO-Link oder als Schaltsignal aus.
Besonders der Schaltausgang eignet sich für Retrofit- und Standalone-Applikationen, indem er direkt als Trigger für eine Signalleuchte genutzt werden kann – ohne Integration in bestehende Steuerungssysteme.
Vibrationsmonitor erleichtert Inbetriebnahme
Ein Vibrationsmonitor erleichtert die Inbetriebnahme der Vibrations-Temperatursensoren. Einfacher und schneller gelingt damit die visuelle Darstellung der Vibrations- und Temperatur-Daten in Echtzeit in jedem Web-Browser. Diese Daten können über jeden IO-Link Master von Turck ohne Zusatzsoftware ausgelesen werden.
IO-Link ist eine Technologie, die es ermöglicht, weitere Informationen wie Betriebsstunden zu sammeln und bis in Cloud-Systeme zu übertragen. Der CMVT-Sensor ist in der Lage, als Beschleunigungsaufnehmer Beschleunigungen in g und Schwinggeschwindigkeiten in mm/s über ein breites Frequenzband in der Funktion als Schwingungssensoren zu erfassen.
Die smarte Vorverarbeitung der Daten ermöglicht auch eine direkte Ausgabe von Peak-to-Peak-Werten oder Effektivwerten von Beschleunigung und Geschwindigkeit.
Ein weiterer großer Vorteil des CMVT-Sensors ist, dass er Schwellwerte entsprechend ISO 10816-3 ausgibt. Dadurch ermöglicht er eine normkonforme Zustandsüberwachung und erleichtert somit das Überwachen von Systemen.
Temperatursensor und Feuchtigkeitssensor mit IO-Link
05.05.2021 | Mit diesen kombinierten Temperatursensoren | Luftfeuchtigkeitssensoren von Turck lassen sich Condition Monitoring vor Ort und im IIoT kostengünstig umsetzen. Über die IO-Link Schnittstelle lassen sich die Luftfeuchtigkeits-, Temperatursensoren zudem besonders einfach integrieren. Die Ausführung CMTH-M12 (Bild oben) kombiniert beide Messgrößen Luftfeuchtigkeit und Temperatur in einem Gerät.
Anwendungen für die Luftfeuchtigkeits-, Temperatursensoren finden sich in Condition-Monitoring Systemen für die Zustandsüberwachung in der Automatisierung von Maschinen und Anlagen. Auch die Klima Überwachung in Produktions- und Lagergebäuden zahlreicher Branchen von der Automobilindustrie über die Halbleiterindustrie und Lebensmittelindustrie bis hin zur Agrarindustrie sind prädestiniert.
Temperatursensor mit zwei Grenzstandsbereichen
Die Messung Wäremefühler erfasst zwei Grenzstandbereiche mit je einem Minimalwert und Maximalwert von Temperatur und/oder Feuchte. Die Überschreiten wird über ein warnendes elektrisches Signal ausgegeben.
Die bidirektionale IO-Link Schnittstelle vom Produkt ist zudem zur Kommunikation der zyklischen Nutzdaten sowie für Warn- und Statusmeldungen nutzbar. So geben die Sensoren beispielsweise Zusatzinformationen über Temperatur und Feuchte wie geleistete Betriebsstunden. Alternativ stehen klassische Schaltausgänge zur Verfügung.
Gateways für die Netzwerke der Industrie 4.0 Fabrik
In Verbindung mit den Multiprotokoll-I/O Geräten von Turck lassen sich Nutz- und Analysedaten des Sensors über separate Ethernet Protokolle kommunizieren. Die Nutzdatenkommunikation der Feuchtigkeits- bzw. Temperaturmessung zu einer übergeordneten Steuerung erfolgt über I/O-Module per Ethernet/IP oder Profinet. Als paralleler Kanal steht Modbus/TCP für Analysedaten zur Verfügung. Die Informationen der Sensoren sind im Cloud-Einsatz über die Edge Gateways und Cloud-Systeme von Turck auch global mobil verfügbar.
Plug-and-play Temperatursensoren für IIoT
14.12.2020 | Turck erweitert seine Fluidsensorik-Familie um IO-Link-fähige Temperaturfühler für die flexible und zuverlässige Messung von Prozess-Temperaturen. Verfügbar sind Kompaktgeräte mit integriertem Temperaturfühler (TS700) sowie Auswerte- und Anzeigeeinheiten (TS720) für den Anschluss von Widerstandsthermometern oder Thermoelementen.
Als Mitglied der mit dem iF Design Award prämierten Fluidsensorik-Familie erfüllen auch die TS+ Temperatursensoren steigende Ansprüche an eine einfache Inbetriebnahme und hohe Anlagenverfügbarkeit.
Dazu trägt das robuste Edelstahl-Gehäuse der Temperatursensoren mit Touch-Bedienung anstelle mechanischer Bedienelemente bei, das dank der Schutzarten IP67 und IP69K optimal für den Einsatz unter rauen Umgebungsbedingungen gewappnet ist.
Die IO-Link-Schnittstelle stellt dem Anwender neben Prozesswerten zahlreiche Condition-Monitoring-Daten für smarte IIoT-Anwendungen zur Verfügung.
Temperaturfühler erkennen Ausgangsart
Um die Inbetriebnahme der Temperatursensoren zu vereinfachen, bieten die TS+ Geräte auch die bereits von den Druck- und Strömungssensoren PS+ und FS+ bekannte automatische Erkennung der Ausgangsart (PNP/NPN bzw. Strom/Spannung).
Die Auswertegeräte der Temperatursensoren Reihe TS720 erkennen außerdem die Arten der angeschlossenen Thermoelemente (TC oder Pt), womit eine häufig vorkommende Fehlerquelle eliminiert wird. Soll der TS+ in bestehende Anlagensysteme integriert werden oder vorhandene Temperaturensensoren ersetzen, erlaubt die Auswahl unterschiedlicher IO-Link-Prozessdaten-Profile eine schnelle Anpassung ohne aufwändige Veränderung in der Steuerung.
Typische Einsatzbereiche der TS+ Sensoren liegen im Maschinen- und Anlagenbau sowie in der Prozessindustrie. Kompakte Temperaturfühler der Temperatursensoren der Bauform TS700 arbeiten in einem Temperaturbereich von -50° bis +150 °C. Abhängig vom angeschlossenen Temperaturfühler, decken Auswerte- und Anzeigeeinheiten vom Typ TS720 sogar Temperaturbereiche zwischen -200° und 1800 °C ab.
Welche Arten von Temperatursensoren gibt es?
Es gibt vier Arten von Sensoren, die am häufigsten in moderner Elektronik verwendet werden: Thermoelemente, RTDs (Widerstandstemperatursensoren), Thermistoren und Infrarotsensoren.
Alle Thermoelemente bestehen aus zwei Leitern, die aus unterschiedlichen Arten von Metallen bestehen. RTDs messen Temperaturänderungen durch die Änderung des elektrischen Widerstands eines Drahtwiderstands. Ein Thermistor verwendet den Widerstandswert des Halbleiters, um das Signal für die Temperaturänderungen zu erfassen. Infrarotsensoren messen die Wärmestrahlung, die von einem Körper ausgeht, um die Temperatur zu bestimmen.
