Im Werkzeug- und Formenbau sind präzise und effiziente Fertigungstechnologien gefragt. Während im Formenbau Formen und Werkzeuge zur Produktion von Bauteilen durch Gießen, Spritzgießen oder andere Verfahren hergestellt werden, werden im Werkzeugbau Werkzeuge zur Bearbeitung und Formgebung von Werkstoffen gefertigt. Die Innovationen diverser Hersteller verbessern die Materialqualität und verkürzen die Produktionszeiten. Entdecken Sie die aktuellen Entwicklungen.
Inhalt
- Verschleißfeste Stanzwerkzeuge mit Sintereisen Gleitführung
- Formenbau und Zutrittskontrolle für Schaltschrank und Maschine
- Formenbau interaktiv mit Layout-Editor im Formaufbauassistent
- Flüssigharz und Epoxidharz für Prototypen, Modelle und Formen
- Polyurethan-Blockmaterial als Alternative zu teuren Formplatten
- Kohlenstofffaser- und Glasfaser-Composites für Modell- und Formenbau
Verschleißfeste Stanzwerkzeuge mit Sintereisen Gleitführung
15.06.2020 | Für Stanzwerkzeuge gilt neben klassischen Materialien für Gleitführungen wie Bronze oder Stahl das Sintereisen als starke Alternative. Dank seiner Porosität eignet es sich im Stanzwerkzeugbau von Meusburger sehr gut für den Einsatz als Gleitlager. Zudem ist Sintereisen verschleißfest und bietet sehr gute Notlaufeigenschaften.
Sintereisen zählt zu einem der ältesten Produkte in der Pulvermetallurgie. Bei seiner Herstellung wird zunächst Metallpulver in genau definierter Korngröße und Zusammensetzung unter hohem Druck in Form gepresst. Daraus entsteht der sogenannte Grünling. Er wird beim anschließenden Sintern unterhalb der Schmelztemperatur verdichtet und ausgehärtet. Das Werkstück erhält bei diesem Vorgang die erforderliche Festigkeit und Porosität. Für eine hohe Maßhaltigkeit der Gleitführungselemente erfolgt zum Schluss noch ein Feinschliff.
Stanzwerkzeuge mit Gleitführung mit Öl Depot

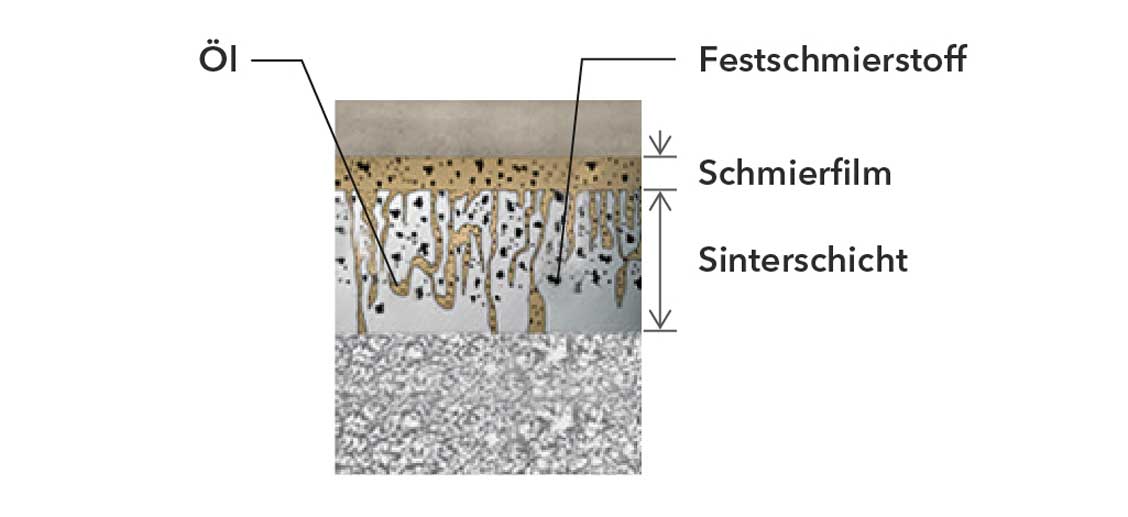

Das poröse Material Sintereisen sorgt in Gleitführungen für einen wesentlichen Vorteil gegenüber massiven Gleitlagern. In den Poren sammelt sich Öl, so daß sie als Öl-Depot dienen. Durch die Kombination mit dem Festschmierstoff MoS2 in der Sinterschicht erhalten Anwender optimale Gleiteigenschaften.
Durch die Reibung tritt das Öl an die Gleitoberfläche. Durch die Kapillarwirkung zieht es sich bei Stillstand wieder in die Sinterschicht zurück. Zudem bieten die Gleitführungen aus Sintereisen einen hohen Verschleißwiederstand und sehr gute Notlaufeigenschaften. Zusätzliches Schmieren entfällt.
Führungsbuchsen und Flachführungsleisten
Bei den Buchsen wird 1.0503 mit 50 HRC Stahl als Trägermaterial für die Sinterschicht eingesetzt. Eine optimale Diffusionszone zwischen Stahlmantel und Sinterschicht garantiert eine untrennbare Molekularverbindung. Führungsbuchsen werden im Stanzwerkzeug mit Hubgeschwindigkeiten von ca. 50 m/min beim Auftreten von mittleren Querkräften eingesetzt.
Die Buchsen gibt es mit Bund (E 5122) in 20 bis 63 mm Durchmessern sowie zum Einkleben (E 5152) in 12 bis 40 mm Durchmessern. Zur Nachschmierung eignet sich das vollsynthetische Hochleistungsöl VLS 250.
Speziell im Transfer- und Großwerkzeugbau kommen Flachführungsleisten aus Stahl mit Sintergleitfläche zum Einsatz. Sie bieten höchste Flächenpressungen und maximale Gleitgeschwindigkeiten. Die Leisten E 6110 SIN lassen sich nach Bedarf ablängen und bearbeiten und sind ab Lager erhältlich.
Formenbau und Zutrittskontrolle für Schaltschrank und Maschine
04.05.2020 | Der Spezialist für Formenbau und Verschlussysteme Emka Beschlagteile präsentiert eine neue Zutrittskontrolle für passive Outdoor-Schaltschränke. Zudem werden Schwenkgriffe, Vorreiber, Dreh-Spann-Verschlüsse und elektromechanische Verschlüsse sowie Formen und Produktmuster aus dem Formenbau und Guss-Portfolio vorgestellt. Sie finden Einsatz in Schaltschrankbau, Elektronik und Maschinenbau. Zu den neuen Systemlösungen zählen unter anderem Verschlusssysteme aus technischem Kunststoff für Schaltschränke bis Schutzklasse IP 65.
Als Neuheit kommt eine Verschlusslösung für passive Outdoor-Schaltschränke bzw. Telekommunikationsgehäuse oder Multifunktionsgehäuse (MFG) daher. Aufgrund zunehmender Attacken durch Hacker und Saboteure kommt dem Verschluss in der Regel als Schwenkgriff der im Freien stehenden Gehäuse große Bedeutung zu. Um den kontrollierten Zugang für autorisierte Personen sicherzustellen, erfolgt die Spannungsversorgung per induktiver Stromzufuhr on demand und die Freigabe mittels Bluetooth basierter Smartphone-App. Die Verwaltung, insbesondere die Festlegung individueller Zutrittsberechtigungen, und das Monitoring geschehen dabei von zentraler Stelle via Management-Software.
Alternative zu Verschlusssystemen aus Metall
Der Formenbau Spezialist hat jüngst eine wirtschaftliche Alternative zu metallgefertigten Verschlusssystemen mit Mehrpunkt-Verriegelung für Schaltschränke entwickelt. Die Formenbau Lösungen der Kunststofftechnik bieten ein effizientes Handling bei vollem IP-Schutz. Sichere und stabile Eigenschaften gewährleistet eine Anschlussstange aus glasfaserverstärktem Polyamid.
Der Anwender bedient zentral den Antriebspunkt per Schlüsselschild oder Hebelgriff und bewegt somit die Stangen synchron in die Verschlussstellungen, wo die Verriegelungselemente (Pastillen) in die entsprechenden Verschlusshalter einfahren. Damit werden alle Anforderungen an eine Mehrpunktverriegelung erfüllt. Durch den modularen Aufbau des Verschlusssystems steht Anwendern dabei eine Auswahl an Türverschlüssen zur Verfügung – vom kurzen Schlüsselschild über ein neues langes Schlüsselschild bis hin zum Hebelgriff. Wahlweise können die Hebelgriffe mit Druckknopf, Rund- oder Profilhalbzylinder ausgestattet werden. Alle Griffvarianten gibt es mit oder ohne Vorbereitung für zusätzliche Vorhängeschlösser.
Der Formenbauer ist bekannt für seine Fertigung und Herstellung von Zinkdruckguss, Aluminium-Druckguss, Edelstahl-Feinguss oder Kunststoff Spritzguss und zeigt sein Spektrum hochwertiger Formen und jeweils dazu passend ausgewählte Produktmuster aus Kunststoff, Zink und Aluminium. Mehr als 700 Mitarbeiter fertigen in den Werken in Bosnien im Formenbau hergestellte Beschlagteile im Spritzguss und anderen Gussverfahren.
Mit über 95 CNC-Maschinen in der Fertigung und Herstellung auf rund 35.000 m² Produktionsfläche gehört Emka zu den größten Formenbau Herstellern Europas. Emka stellt dabei nicht nur Produkte für das Katalogprogramm her, sondern versteht sich auch als bilateraler Entwicklungspartner seiner Kunden. Aus sämtlichen genannten Werkstoffen entstehen in der Bearbeitung Prototypen, Erstmuster und Nullserien bis hin zu Großserien. Namhafte OEMs wie Mercedes, Audi, Porsche und Fischer Sports lassen jährlich bis zu 900 Formen und die daraus entstehenden Produkte bei Emka fertigen.
Formenbau interaktiv mit Layout-Editor im Formaufbauassistent
06.04.2020 | Einer der zentralen Vorteile des Webshops von Hasco, Spezialist für Formenbau, ist der praxisorientierte Formaufbauassistent. Dieser führt in nur fünf Schritten zu einer komplett konfigurierten Form für den Formen und Werkzeugbau. Der Anwender hat die Wahl von sechs Standardlayouts. Darüber hinaus kann er seinen individuellen Formaufbau erstellen. Das eröffnet Konstrukteuren und Formenbauern flexible Möglichkeiten für die Konstruktion und Herstellung vón Spritzgussformen oder anderem Formenbau für Anwendungen in Maschinen und Werkzeugbau oder auch Medizintechnik, um nur wenige Beispiel zu nennen.
Die intuitiv zu bedienende graphische Oberfläche ermöglicht durch einfaches Auswählen und Ablegen von Formenbau Teilen eine schnelle Konfiguration von Formaufbauten, die auf den jeweiligen Anwendungsfall zugeschnitten sind.
Die graphische Interaktion führt den Benutzer gezielt durch die Konfiguration. Dabei lassen sich Platten und Abstreiferpakete einfach hinzufügen und Formteile aus dem Formaufbaulayout schnell entfernen oder verschieben. Mögliche Positionen für Formteile werden besonders hervorgehoben. So werden nur sinnvolle Kombinationen von Formaufbauelemente erzeugt.
Layout-Editor für den individuellen Formenbau
Hinzugefügte Formteile wie das doppelte Auswerferpaket, das Leistenpaket und der Abstreiferblock bieten dem Anwender weitere Möglichkeiten seinen Formenbau noch individueller zu gestalten. Auch einzelne Formaufbau Hälften sind mit dem Layout-Editor konfigurierbar.
Nach der Layouterstellung kann der Formaufbau mit Maß- und Materialangabe sowie allen Komponenten und Zubehör in wenigen Schritten im Formaufbauassistent fertiggestellt werden. Das System generiert automatisch Stücklisten inklusive Kostenkalkulation. Die CAD-Daten gibt es in verschiedensten Formaten als Download. Der Formenbau von Hasco wird so einfacher denn je.
Fräser für den Werkzeug- und Formenbau
29.11.2019 | Dormer Pramet hat sein Fräser-Sortiment für den Werkzeug- und Formenbau sowie für allgemeine Bearbeitungen um neue Komponenten erweitert. Dazu gehören u.a. die neuen doppelseitigen WSP SNGX11 für das Fräsen mit hohen Vorschüben mit bis zu 1,7 mm Schnitttiefe.
Flüssigharz und Epoxidharz für Prototypen, Modelle und Formen
21.10.2019 | Rampf entwickelt maßgeschneiderte Lösungen für den gesamten Produktionsprozess vom Prototypenbau bis hin zur Produktion. Neu im Portfolio sind Flüssigharz Systeme für Struktur und Innenraum Verbundwerkstoffe. Mit den Epoxidharz Block- und Flüssigmaterialien lassen sich erstklassige Formen und Modellbau Produkte aus Epoxidharz umsetzen.
Polyurethan-Blockmaterial als Alternative zu teuren Formplatten
23.04.2019 | Mit dem hoch abriebbeständigen Blockmaterial „Raku Tool WB-1258“ bietet Rampf in zahlreichen Gießereimodell-Anwendungen eine unschlagbare Alternative zu Formplatten und hochpreisigen Metallen. Dank der extrem hohen Abriebfestigkeit können mit der Polyurethanplatte weit mehr als 100.000 Abformungen erreicht werden.
Kohlenstofffaser- und Glasfaser-Composites für Modell- und Formenbau
09.05.2018 | Mit „Raku Tool“ bietet die Rampf Gruppe Modell- und Formenbaumaterialien und darauf basierende Komplettlösungen für Kohlenstoff Fasern- und Glasfaser Verbundwerkstoff. Dabei deckt das Unternehmen mit drei Kompetenzzentren weltweit den Bedarf ab.
Rampf Tooling Solutions bietet leistungsstarke und hochqualitative Raku Tool Flüssig-, Pasten- und Blockmaterialien, die speziell für den Modell- und Formenbau in der Composites-Industrie entwickelt wurden. Die Epoxid- und Polyurethansysteme punkten mit sehr guten physikalischen und mechanischen Eigenschaften und decken einen weiten Temperaturbereich ab. Das erfahrene Techniker-Team berät Kunden zeitnah und weltweit sowohl bei der Materialauswahl als auch den dazugehörigen Verarbeitungsprozessen.
Rampf Composite Solutions präsentiert Komplettlösungen im Bereich Kohlenstofffaser- und Glasfaser-Composites für die Luftfahrt- und Medizinindustrie. Das im kanadischen Burlington, Ontario, ansässige Unternehmen hat Kompetenzen in der Konstruktion, Strukturanalyse und Herstellung für die Optimierung von Gewicht, Steifigkeit, Vibrationen, Materialien, Kosten, Umwelt, Entflammbarkeit, Toxizität, Terminierung sowie Herstellbarkeit bei hochtechnischen Composites-Teilen und -Baugruppen.
Die US-amerikanische Tochtergesellschaft Rampf Group, Inc. hat sich als Anbieter von Raku Tool Flüssig-, Pasten- und Blockmaterialien sowie mit seinem umfänglichen Serviceangebot als Technologie- und Qualitätsführer in den Nafta-Märkten etabliert. Für die Composites-Fertigung in diesen Märkten hat der Spezialist für Verbundwerkstoffe das Cyanatester-Infusionssystem „Raku FST“ entwickelt, das zur Herstellung von Sekundärstrukturen in Verkehrsflugzeugen zum Beispiel für Innenteile, Türen und Abteile, Evakuierungssystemkomponenten sowie in Businessjets für Sitzabdeckungen und Komponenten verwendet wird. Das niedrigviskose Infusionssystem punktet mit erstklassigen mechanischen Eigenschaften und kann für Anwendungen mit FST-Anforderung (Flame/Smoke/Toxicity) eingesetzt werden.
Quellenangabe: Dieser Beitrag basiert auf Informationen folgender Unternehmen: Dormer-Pramet, Emka, Hasco, Meusburger, Rampf.
