Q: Was ist ein Rundtischlager?

Ein Rundtischlager ist ein präzises Lager, das speziell für rotierende Bewegungen in Werkzeugmaschinen entwickelt wurde. Es sorgt für hohe Steifigkeit und Genauigkeit bei der Positionierung von Werkstücken oder Werkzeugen.

Details: Veröffentlicht: 31.03.2010; Zuletzt aktualisiert: 19.01.2025; Zugriffe: 26465

Rundtischlager sind hochpräzise Lager, die speziell für rotierende Bewegungen in Werkzeugmaschinen und Drehtischen entwickelt wurden. Sie bieten außergewöhnliche Steifigkeit und minimale Reibung, was eine exakte Positionierung in Genauigkeitsanwendungen mit kombinierten Belastungen ermöglicht. Der Artikel stellt neue Innovationen in der Rundtischlager-Technologie vor und zeigt diese in der industriellen Anwendung.

Schaeffler Rundtischlager

Inhalt

Rundtischlager – Das Wichtigste in Kürze
Häufig gestellte Fragen

Rundtischlager – Das Wichtigste in Kürze

Rundtischlager, auch RTB Lager (Rotary Table Bearings) spielen eine zentrale Rolle in Werkzeugmaschinen, indem sie präzise Rotationsbewegungen und hohe Steifigkeit sicherstellen. Aktuelle Trends fokussieren auf den Einsatz verbesserter Materialien und integrierter Sensorik zur Echtzeitüberwachung. Diese Entwicklungen zielen darauf ab, die Lebensdauer zu erhöhen und den Wartungsaufwand zu minimieren. So sorgen die RTB Lager beispielsweise durch hochpräzise Fertigung und integrierte Sensoren für Temperatur- und Vibrationsüberwachung für maximale Zuverlässigkeit und Effizienz in der modernen Fertigung. Verfolgen Sie, welche Innovationen es am Markt gibt, die wir Ihnen nachfolgend vorstellen:

Hochpräzise RTB-Lager für Werkzeugmaschinen

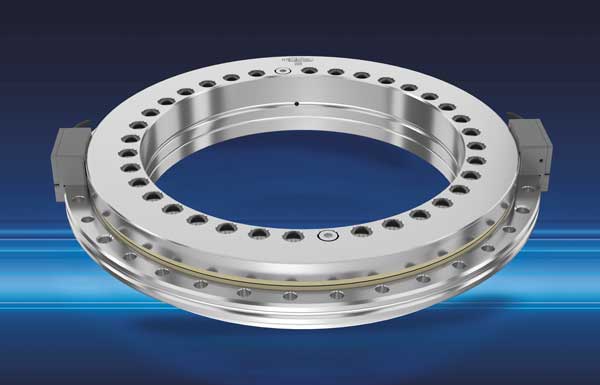

Rodriguez RTB ABS Rundtischlager 12.07.2024 | Rodriguez präsentiert auf der AMB 2024 mit dem bidirektionalen Rundtischlager bzw. RTB-Lager (Rotary Table Bearings) bewegende Highlights für den Bau von Werkzeugmaschinen in Hochleistungs-Anwendungen.

Die RTB-Axial-Radiallager bieten eine hohe Festigkeit, Kippsteifigkeit und Abrollgenauigkeit. Diese Eigenschaften prädestinieren die RTB-Axial-Radial-Lager für die Dreh- und Positioniereinheiten von Werkzeugmaschinen. Auch für hohe Geschwindigkeiten und extreme Belastungen liefert das innovative Portfolio der Präzisionsexperten aus Eschweiler beste Resultate. Entsprechend der Anforderungen stehen folgende RTB-Lager-Typen zur Verfügung:

RTB-Standard als vielseitig einsetzbarer Allrounder,
RTB-HSA für Anwendungen mit hohen Drehzahlen und geringem Reibmoment,
RTB-ABS mit absolutem Messsystem,
RTB-AMS als Variante mit induktivem Messsystem.

Für Lagerungen mit hohen Anforderungen

Die RTB AMS Lager meistern hohe Lasten, Vibrationen und raue Umgebungen. Dank induktiver Messmethode sind diese robusten Lager temperaturstabil und einfach installierbar. Dabei erfüllen sie modular ausgeführt alle Anforderungen an Auflösung und Präzision.

Positionserfassung der Drehachse in Echtzeit

Der Lagertyp RTB-ABS mit integriertem Absolutencoder wurde weiter optimiert und ist jetzt bei gleichzeitig verbesserter Steifigkeit noch präziser und leistungsfähiger. Auf Basis der kompakten Bauweise kann sich das Messsystem bei der Montage automatisch exakt positionieren. Der Absolutwertgeber gestattet die absolute Positionserfassung der Drehachse in Echtzeit mit einer Auflösung von bis zu 26 bit. Dies ermöglicht eine optimale Steuerung der Bewegung, die unverzichtbar für die Herstellung hochpräziser Teile ist. Treiber gibt es für foglende Schnittstellen: Mitsubishi, BiSS/C, SSI + 1Vpp, Heidenhain Endat 2.2, Siemens Drive Cliq, Fanuc αi.

Maßgeschneiderte Sonderlösungen gibt zu dem Sortiment an Lineartechnik und Präzisionslagern natürlich auch bei Rodriguez. „Die AMB bietet uns die perfekte Plattform, um uns dem Werkzeugmaschinenbau mit unseren kundenspezifischen Lösungen als innovativer Partner zu empfehlen“, betont Ulrich Schroth, Geschäftsbereichsleiter VAP (Value Added Products) bei Rodriguez. „Wir freuen uns auf Gespräche mit Bestands- und Neukunden und sind gespannt darauf, die Trends und Entwicklungen in der Branche live zu erleben.“

Nachhaltiges Drehkranzlager aus Holz und Kunststoff

10.06.2024 | Igus präsentierte auf der Hannover Messe 2024 ein innovatives Drehkranzlager aus Wood-Plastic-Composite (WPC). Mit einem Mix aus 50 % Holz und 50 % Hochleistungskunststoffen bietet das neue PRT Drehkranzlager Iglidur eine umweltfreundliche und kosteneffiziente Lösung für industrielle Anwendungen.

Zum Beitrag

Rundtischlager mit integriertem Winkelmesssystem

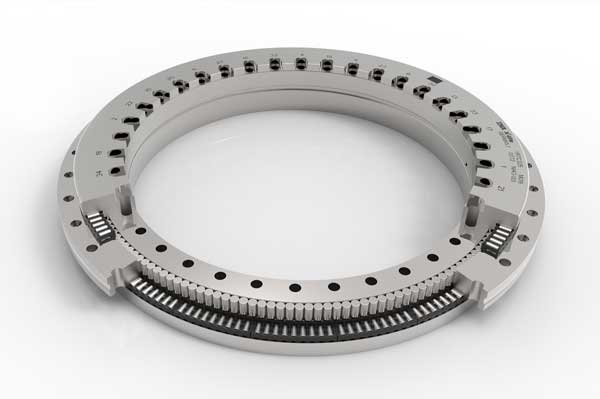

13.02.2023 | Das Axial-Schrägkugellager der Baureihe ZKLDF von Schaeffler wurde nun mit einem optional integrierten, inkrementellen Winkelmesssystem ausgestattet. Wälzlager des Typs ZKLDF eignen sich für sehr hohe Drehzahlen, haben ein geringes Losbrechmoment und ein niedriges Reibungsniveau.

Zum Beitrag

Tragfähige, steife Zylinderrollenlager für Werkzeugmaschinen

09.01.2020 | Die bidirektionalen Axial Radial Zylinderrollenlager von Rodriguez gibt es nun auch in einer HSA-Version. Das Präzisionslager bietet eine verbesserte Steifigkeit, ein um 20 % reduziertes Start- und Laufmoment und 20 % höhere Drehzahlen. Anwender erhalten zudem von bis zu 70 % höhere Momentensteifigkeit und Tragkraft in jede Richtung.

Zum Beitrag

RTB Lager für höchste Präzision in der Metallbearbeitung

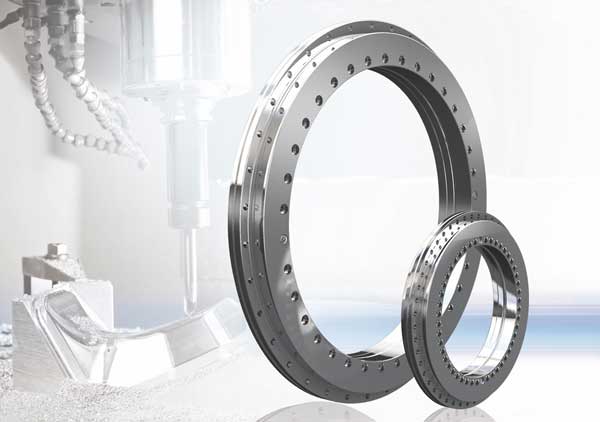

Meistert hohe Kippmomente: RTB-Lager von Rodriguez 31.07.2019 | Hohe Steifigkeit, große Trag-Lasten und ein äußerst präziser Rundlauf: Diese Merkmale vereinen die RTB-Lager von Rodriguez, die speziell für den Einsatz in Dreh-, Positionier- und Indexiertischen sowie zur Abstützung von Fräs- bzw. Bohrspindelköpfen konzipiert wurden.

„Das kippsteife Bewegungsverhalten der RTB-Lagerungen wird durch die im Axialkäfig geführten Nadelrollen und die große Anzahl an Wälzkörpern mit linearem Kontakt erreicht“, erläutert Ulrich Schroth, Geschäftsbereichsleiter Value Added Produkte bei Rodriguez. „Darüber hinaus bieten diese Wälzlager mit einer äußerst präzisen mechanischen Verarbeitung, die der Präzisionsklasse P4 entspricht.“

Die Maße der axialen und radialen Rollen sowie der Innen- und Außenringe sind so ausgelegt, dass bei der Montage des Lagers durch korrektes Anziehen der Schrauben mit dem jeweils vorgegebenen Schraubenanzugsmoment die vorgesehenen Vorspannungswerte erreicht werden. Die Toleranzen sind dabei besonders eng gewählt, um eine dauerhaft konstante und gleichmäßige Leistung zu erzielen.

Axial-Radiallager mit integrierten Präzisions-Winkelmesssystem

Die bidirektionalen Axial-Radiallager sind mit dem integrierten Präzisions-Winkelmesssystem Amosin ausgerüstet: Dieses induktive Abtastsystem ist genauso präzise wie optoelektronische Systeme und darüber hinaus äußerst beständig gegenüber ungünstigen Umweltbedingungen sowie mechanischen Belastungen wie Stößen und Vibrationen. Die RTB-Lager gibt es mit einem Inkremental- oder mit einem Absolutdrehgeber.

Passungsrechner ganz einfach online berechnen

Im breiten Sortiment des Herstellers, das vielfältige Komponenten und Systeme im Bereich der Lineartechnik und Präzisionslager umfasst, finden sich noch viele weitere Lösungen für den Bereich der Metallbearbeitung. Individuelle Bauteilanpassungen an kundenspezifische Gegebenheiten sowie maßgefertigte Sonderausführungen sind ebenfalls möglich.

Rundtischlager für hohe Drehzahlen in Werkzeugmaschinen

25.10.2017 | Mit einer kompletten Überarbeitung der INA Rundtischlager Baureihe YRTC erreicht Schaeffler noch höhere Drehzahlen und höchste Kippsteifigkeiten. Mit den YRTC in X-life Qualität erhalten Betreiber von Werkzeugmaschinen mehr Zerspanungsleistung bei gleichzeitig höherer Präzision.

Zum Beitrag

Intelligenter gleitgelagerter Drehkranz für vorausschauende Wartung

22.09.2017 | Die schmier- und wartungsfreien Polymer-Rundtischlager (PRT) von Igus werden bevorzugt in Anlagen eingesetzt, in denen große Robustheit und Belastbarkeit gefordert sind. Damit der Drehkranz nicht ausfällt und die Anlage nicht ungeplant stillsteht, hat der Kunststoffspezialist das intelligente Isense PRT entwickelt.

zum Beitrag

Geteilte Rundtischlager zur Montage an fixierten Wellen

11.06.2015 | Radial-Axial Gleitlager werden meist komplett zusammengesetzt axial auf eine Fläche aufgeschraubt, so üblicherweise auch beim Polymer Rundtischlager (PRT) von Igus. Aufgrund einer Kundenanfrage hat der Kunststoffspezialist jetzt ein teilbares „Iglidur PRT“ entwickelt, damit dessen besondere Konstruktion unkompliziert realisiert werden konnte.

zum Beitrag

Robuste und wartungsfreie Rundtischlager

31.03.2010 | Die schmier- und wartungsfreien Polymer-Rundtischlager von Igus als einbaufertige Lösungen ersetzen kugelgelagerte Rundtische oder Drehverbindungen. Die robusten und dennoch leichten „Iglidur PRT“-Rundtischlager sind korrosionsfrei. Die Gleitelemente werden aus dem tribo-optimierten Spezialwerkstoff „Iglidur J“ gefertigt.

zum Beitrag

Häufig gestellte Fragen

Was ist ein Rundtischlager?

Ein Rundtischlager ist ein präzises Lager, das speziell für rotierende Bewegungen in Werkzeugmaschinen entwickelt wurde. Es sorgt für hohe Steifigkeit und Genauigkeit bei der Positionierung von Werkstücken oder Werkzeugen.

Quellenangabe: Dieser Beitrag basiert auf Informationen folgender Unternehmen: Igus, Rodriguez, Schaeffler.
