Encoder bzw. Drehgeber fungieren als Messwertaufnehmer zur präzisen Drehzahlmessung und Positionserfassung in Fertigungsprozessen, mobilen Arbeitsmaschinen und industrieller Antriebstechnik. Hier wandeln die Winkelmesser rotatorische Bewegung in digitale Signale um. Dabei arbeiten die Drehgeber mit einer verschleißfreien Abtastung, die optoelektronisch oder magnetisch erfolgt. Es gibt Inkrementalencoder und Absolutgeber. In diesem Artikel stellen wir Ihnen die Neuentwicklungen zum Thema vor:
Encoder 2026 – Das Wichtigste in Kürze
Getrieben durch den Bedarf an genauerer, effizienterer und vielseitigerer Überwachung in einer Vielzahl von Industrien werden die Füllstandssensoren kontinuierlich weiterentwickelt. Aktuelle Trends umfassen die Integration von IoT-Fähigkeiten für eine bessere Vernetzung und Fernüberwachung, was eine Schlüsselrolle in der Industrie 4.0 spielt. Zudem gibt es Fortschritte in der Miniaturisierung und Energieeffizienz, die eine flexiblere und umweltfreundlichere Einsatzmöglichkeit bieten.
Ein weiterer Trend ist die Entwicklung von Sensoren mit erweiterten Diagnosefähigkeiten, die nicht nur den Füllstand messen, sondern auch Daten zur Zustandsüberwachung und Predictive Maintenance bereitstellen. Dies erhöht die Anlagenverfügbarkeit und reduziert Wartungskosten.
Darüber hinaus werden Sensoren mit höherer Genauigkeit und Zuverlässigkeit unter extremen Umgebungsbedingungen entwickelt, um den Anforderungen spezialisierter Anwendungen wie in der Petrochemie, Pharmazie oder Lebensmittelverarbeitung gerecht zu werden. Die zunehmende Akzeptanz von nicht-invasiven Messmethoden wie Ultraschall- oder Radar-Füllstandssensoren, die eine berührungslose Messung ermöglichen, kennzeichnet ebenfalls die aktuellen Trends in diesem Bereich.
Neuheiten und Innovationen
Nachfolgend präsentieren wir Ihnen die Neuheiten und Innovationen von Encodern bzw. Drehgebern.
Hochpräziser Inkrementalencoder für exakte Positionierung
22.10.2025 | Faulhaber erweitert sein Encoder-Portfolio um den neuen Inkrementalencoder IERF3 L, der höchste Messgenauigkeit bei minimalem Bauraum bietet. Das optische Messprinzip in Kombination mit moderner Chip-Technologie sorgt für exzellente Signalqualität, hohe Auflösung und außergewöhnliche Wiederholgenauigkeit.
Mit einer Positioniergenauigkeit von bis zu 0,1° und einer Wiederholgenauigkeit von 0,007° ermöglicht der Encoder präzise Bewegungsabläufe in Anwendungen, bei denen jede Zehntelgradabweichung zählt. Damit ist der IERF3 L prädestiniert für den Einsatz in Mess- und Prüftechnik, optischen Systemen wie Lasern, Mikroskopen oder Teleskopen sowie in der Automatisierung und Robotik.
Der Encoder ist in drei Baugrößen erhältlich mit 22, 32 und 42 mm Durchmesser. Er ist optimal auf die bürstenlosen DC-Flachmotoren der BXT-Serie abgestimmt. Optional kann er mit einer integrierten Bremse kombiniert werden. Ein integrierter Line Driver stellt komplementäre Ausgangssignale bereit und ermöglicht eine störungsfreie Datenübertragung auch über längere Leitungswege.
Als optischer Encoder ist der IERF3 L unempfindlich gegenüber magnetischen Störfeldern, was ihn besonders geeignet für Umgebungen mit starken elektromagnetischen Einflüssen macht. Seine kompakte Bauweise erlaubt den Einbau in Systeme mit begrenztem Platzangebot, ohne Kompromisse bei Präzision und Zuverlässigkeit.
Präzise Drehgeber mit IIoT Funktionalität
11.11.2024 | Mit der neuen Generation der Sendix Drehgeber setzt Kübler einen zukunftsweisenden Standard in der Drehgeber-Technologie. Aufbauend auf der bewährten Zuverlässigkeit und Präzision der bisherigen Produktlinie hat das Unternehmen die Sendix K58 und K80 Modelle mit modernster Sensor- und Elektroniktechnologie ausgestattet, um die Anforderungen der vernetzten Industrieumgebungen (IIoT) zu erfüllen.
Die Modelle K58 und K80 sind in zwei Baugrößen (58 mm und 80 mm) verfügbar und bieten durch einheitliche Gehäusekonzepte maximale Flexibilität – von inkrementalen bis hin zu Single- und Multiturn-Anwendungen. Diese Plattform erlaubt es Konstrukteuren, die Drehgeber in verschiedenen Einbausituationen effizient zu integrieren. Sie schafft mehr Spielraum bei Bauraum und Befestigungsarten. Kübler setzt dabei auf bewährte Qualitätsstandards wie optimierte Materialwahl, Safety-Lock-Technologie und ein durchdachtes EMV-Abschirmkonzept, kombiniert mit einer reduzierten Anzahl an Einzelkomponenten.
Ein Highlight der neuen Drehgeber-Generation ist die innovative metallische Codescheibe, die eine bisher unerreichte Präzision mit Auflösungen bis zu 36.000 Impulsen pro Umdrehung ermöglicht – und dies bei robuster Bauweise im Vergleich zu herkömmlichen Glasscheiben. Zudem sind die Hohlwellenvarianten mit bis zu 25,4 mm (K58) und 42 mm (K80) auf größere Wellen ausgelegt, um den Anforderungen moderner Anwendungen gerecht zu werden.
Programmierbare Versionen erlauben eine individuelle Anpassung der Impulszahl, Zählrichtung, Ausgangssignale und weitere Parameter. Dank digitalem Typenschild und digitalem Zwilling lassen sich die Drehgeber nahtlos in digitale Netzwerke integrieren. Diese Konnektivität ermöglicht eine umfassende Zustandsüberwachung und vorausschauende Wartung.
Winziger Singleturn Multiturn Encoder mit Energierückgewinnung

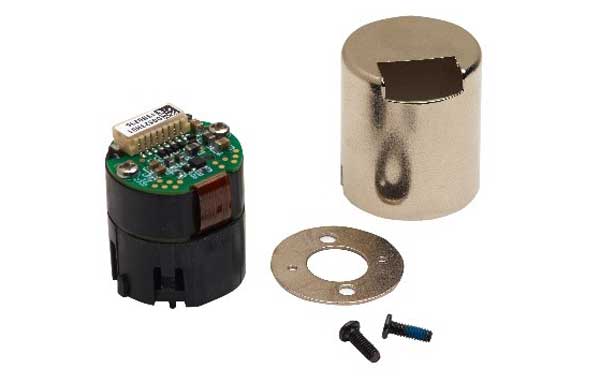

28.09.2024 | Der Encoder der NM20-Serie von Angst+Pfister Sensors + Power ist ein kompakter, absoluter, magnetischer Drehgeber, der sowohl 18-Bit-Singleturn- als auch 24-Bit-Multiturn-Zähler integriert. Dank seiner innovativen Bauweise vereint eine einzige magnetische Einheit die Erfassung beider Positionen. Das vereinfacht die Systemintegration.
Der kleine Außendurchmesser von nur 20 mm dient gleichzeitig als magnetische Abschirmung. Damit eignet sich der NM20 für platzkritische Anwendungen. Ausgestattet mit Energy Harvesting-Technologie, unterstützt der Drehgeber verschiedene Kommunikationsprotokolle wie SSI, BiSS-C und RS485 bei Übertragungsraten von bis zu 10 Mbit/s.
Zusätzlich ist ein SPI-Protokoll verfügbar, das sich speziell für Anwendungen wie Servomotoren, Antriebe, Roboter und Laborgeräte eignet. Die hohe Störfestigkeit gewährleistet eine zuverlässige Datenübertragung in anspruchsvollen Industrieumgebungen.
Hochauflösende Profinet-Absolut-Drehgeber
19.09.2023 | Die neuen Encoder mit Profinet-Schnittstelle für Echtzeit-Applikationen von Turck kommen vor allem in der Logistik, Lebensmitteltechnik und Maschinenbau zum Einsatz. Die Drehgeber Baureihen RES und REM setzen dabei auf das Profinet-Encoder-Profil Version 4.2.
Kompakte Encoder für thermisch hochbeanspruchte Antriebe

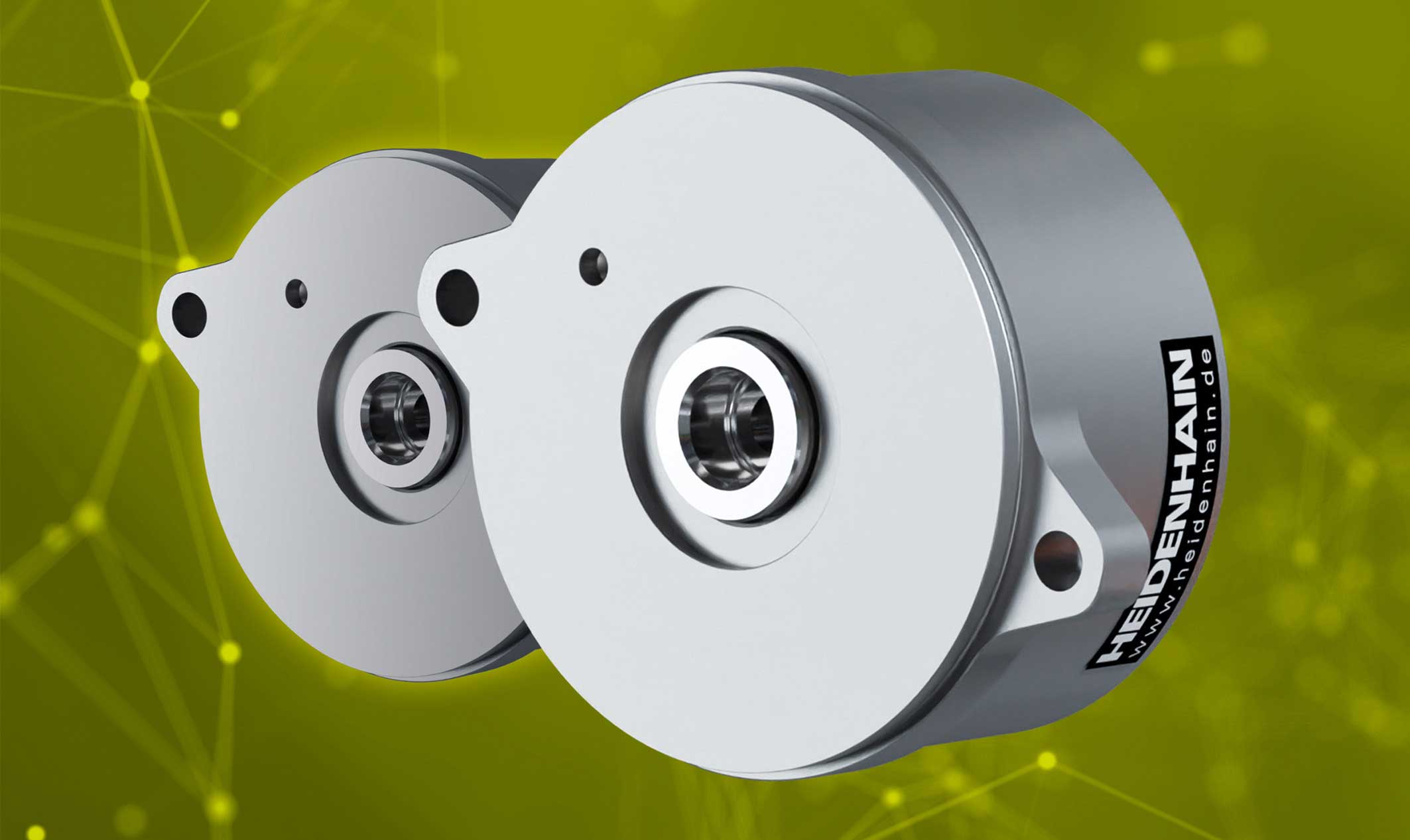

28.11.2022 | Mit den absoluten Encoder Baureihen ECI 1122 und EQI 1134 stellt Heidenhain die nächste Generation der induktiven Abtastung vor. Sie bieten niedrige Drehzahlwelligkeit, geringes Rauschen, benötigen dank Endat 3 Schnittstelle weniger Verkabelung und zeichnen Betriebszustandsdaten auf. Die erhöhte Auflösung der Singleturnposition auf 22 ermöglicht das. Sie führt zudem zu einer signifikanten Verbesserung der Regelperformance im Motor.
Über die Endat 3 Schnittstelle lässt sich die Ein-Kabel-Lösung HMC 2 anschließen. Die neuen Drehgeber erweitern damit die vielen Vorteile, die induktive Encoder für Antriebe in der anspruchsvollen Automatisierung bieten, wie Unempfindlichkeit gegenüber Magnetfeldern, Verschmutzungsresistenz, kompakte Abmessungen, hohe Arbeitstemperaturen und große Montagetoleranzen.
Bei den kompakten und leichten Antriebsencodern gibt es zusätzlich zu den Drehgebern Typ KCI 1319 bzw. KBI 1335 die neuen Ausführungen KCI 1318 FOT bzw. KBI 1335 FOT. Sie verfügen über eine rein serielle Endat 2.2 Schnittstelle. Mit der Fan-out Technologie (FOT) bringt der Encoder Spezialist die Elektronikbausteine und Leiterbahnen direkt auf einen Metallträger auf, der beispielsweise als Lagerschildabdeckung fungieren kann. Das reduziert die Zahl der Bauteile sowie den benötigten Bauraum. Über den Metallträger lässt sich Wärme direkt nach außen abführen. Der Teilkreis mit Nabe wird auf die Welle aufgepresst.

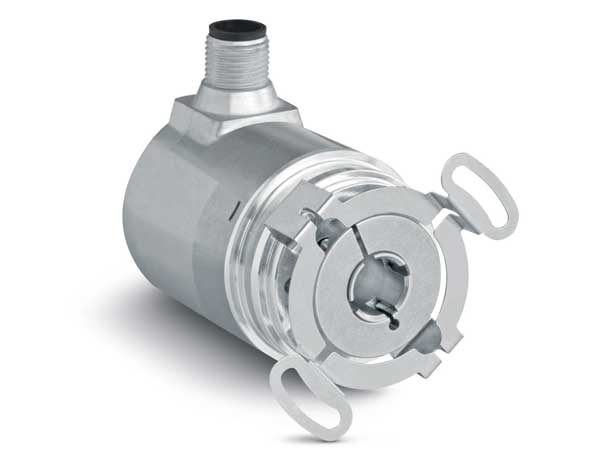

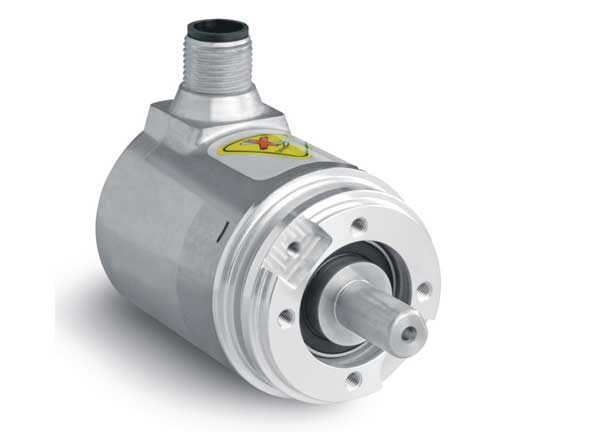

Encoder mit IO-Link für Predictive Maintenance
28.10.2022 | Encoder liefern wichtige Informationen für das Condition Monitoring und tragen damit wesentlich zu Predictive Maintenance Konzepten in der Industrie 4.0 Fabrik bei. Siko präsentiert hierfür die neuen absoluten Encoder WV3650M und WH3650M mit IO-Link Schnittstelle.
Die Encoder aus der 2. Generation der 36 mm Baureihe sind besonders kompakt, robust und kommen in einer neuen Architektur daher. Wahlweise als Vollwellen- oder Hohlwellenvariante verfügbar gibt es sie mit einer SSI oder einer IO-Link Schnittstelle. Letztere ist nach dem neuesten Standard in der Version 1.1 gemäß IEC 61131-9 integriert. In Sachen Kommunikation und Diagnose überträgt die Sensorik die für die Anlagenverfügbarkeit relevanten Informationen wie Temperatur, Betriebsstunden und weitere Diagnosedaten zusammen mit den Werten für Position und Geschwindigkeit.
Die Encoder sind schnell in die Steuerung eingebunden und lassen sich auf Basis einer Vielzahl an elektrischen und mechanischen Optionen schnell und einfach in die Anlage integrieren. Singleturn, Multiturn, Stecker oder Kabelabgang, mit Vollwelle oder Hohlwelle können die Drehgeber auf die Bedürfnisse der Anwendung konfiguriert werden.
Die Multiturnversion Varianten sind getriebe- und batterielos und erfassen über 16 Millionen Umdrehungen und einen Bereich von 24 bit. Mit einer Schutzart bis IP67, einem Temperaturbereich von -40° bis +85 °C und der hohen Schock- und Vibrationsfestigkeit eignen sich die Encoder für den Einsatz in Industrie-Anwendungen und in der Fabrikautomation. Kombiniert mit Seilzuggebern erfasst die Komponente lineare Entfernungen bis 15 m absolut und präzise.
Drehgeber für die Batterieproduktion
07.06.2022 | Beschichtete Folien sind das wichtigste Ausgangsmaterial der Lithium Ionen Batterie. Auf großen Rollen angeliefert werden sie in der Batteriefertigung von diesen abgewickelt. Die Abzugsgeschwindigkeit der Rollen messen hochpräzise Drehgeber von Pepperl+Fuchs.
Kompakte 36 mm Absolutdrehgeber mit analoger Schnittstelle
15.02.2022 | In der Fabrikautomation, Prozesstechnik oder Medizintechnik werden die Maschinen immer komplexer. Das wirkt sich auch auf die eingesetzte Sensorik aus. Die neuen Absolutdrehgeber AV3650M und AH3650M von Siko werden diesen Anforderungen gerecht. In einem sehr kompakten und widerstandfähigen Gehäuse messen sie präzise und zuverlässig Positionen. Die Encoder sind aber auch robust gegenüber Stör- und Umwelteinflüssen. Die Ermittlung der absoluten Positionswerte erfolgt über die integrierten analogen Schnittstellen. Die Vielzahl an Varianten umfasst 0…10 V, 0…5 V sowie 4…20 mA.
Die beiden Sensoren mit magnetischem Messprinzip haben ein auf der Energy Harvesting Technology basierendes Multiturnsystem. Dadurch ist eine Messung der Umdrehungen ohne mechanisches Getriebe oder Batterie möglich. Die Sensoren sind zudem besonders verschleiß- und wartungsfrei. Mit ihrer kleinen Bauart im Außendurchmesser 36 Millimeter erfasst der magnetische Encoder mehr als 65.000 Umdrehungen absolut und präzise. Über die integrierte Teach-In-Funktion können Anwender die analoge Strom- oder Spannungsschnittstelle einfach an den benötigten Messbereich anpassen.
Die IP67 Sensoren sind so robust und widerstandsfähig, das sie Schmutz, Vibrationen und Feuchtigkeit unter Temperaturen von -40° bis +85 °C standhalten.
Energy Harvesting Multiturn Kit-Drehgeber

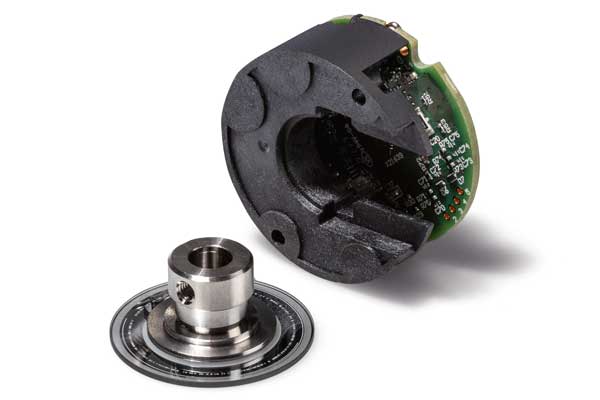

11.01.2022 | Der Energy Harvesting Multiturn Kit-Encoder NYS35K von Megatron arbeitet auch im spannungsfreien Zustand extrem präzise. Auf Basis von Energy Harvesting bietet er hervorragende Präzisions- und True-Power-On-Multiturn Eigenschaften. Diese waren bisher nur High-End Applikationen vorbehalten. Als Multiturn-Kit-Absolut-Encoder oder Singleturn-Drehgeber erfasst der NYS35K Winkel größer 360° auch im spannungsfreien Zustand mit höchster Genauigkeit (16 Bit Multiturn/20 Bit Singleturn).
Das Produktdesign des NYS35K ist auf das Wesentliche reduziert und umfasst hochwertige Sensor-Elemente mit Elektronik und Elektronikträger. Auf ein Gehäuse und ein Wellenlager haben die Entwickler zugunsten einer kompakten Bauweise verzichtet. Mit Durchmesser 35 mm und Tiefe von nur 20,4 mm passt der Sensor selbst in kleinste Bauräume. Der Encoder eignet sich den Einsatz in Robotik, Stellantrieben für Oberlichter, Toren, Rührwerken oder Abfüllanlagen und Motorfeedback.
In der Singleturn Ausführung beträgt die Auflösung 20 Bit, in der True-Power-On-Multiturn-Kit-Encoder Variante ist sie 16 Bit. Aufgrund dieser Parameter misst die Multiturnausführung Absolutwerte mit einer Präzision von 1.048.576 Schritten pro Umdrehung der Welle und Winkel bis 65.536 Umdrehungen. Das gestattet eine absolute Winkelmessung von mehr als 23 Millionen Grad.
Spezielle Messwerterfassung und Signalverarbeitung
Die Messwerterfassung, Signalbildung und -verarbeitung sind besonders hinsichtlich Kodierung interessant: Der Encoder misst grundsätzlich Winkeländerungen mithilfe eines optischen Kodierrades. In der Multiturn-Variante wurde im Zentrum vom Kodierer ein Magnet verbaut. Dieser regt einen Energiedraht auf dem darüber liegenden PCB (Printed Circuit Board) an.
Sogar im Falle eines spannungsfreien Zustands stellt der Draht ausreichend Energie bei Betätigung der Welle bereit, um die Information über die Anzahl der Umdrehungen in einem Eerom zu speichern. Auch in solchen Situationen steht so nach Wiederanliegen der Versorgungsspannung diese Info am Signalausgang zur Verfügung. Die True-Power-On-Funktion arbeitet batterie- und getriebelos auf Basis der patentierten Energy-Harvesting Technolgie nach Wiegand.
Chronologie & Archiv
Die nachfolgenden Berichte dokumentieren bahnbrechende Entwicklungen der vergangenen Jahre (ab 2011).

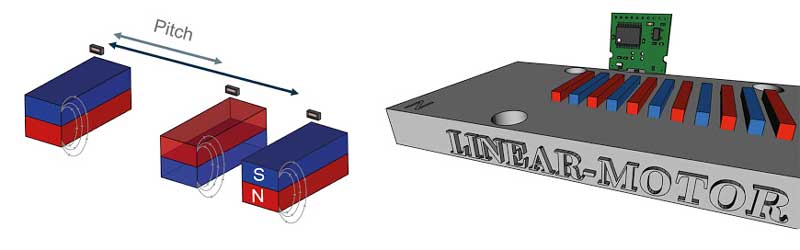

26.04.2021 | Die Anforderungen an Linearantriebe steigen in Bezug auf Dynamik, Gleichlauf und Kosteneffizienz ständig und erfordern neue Lösungsansätze. Sensitec hat hierfür ein neues Inkremental-Geber Konzept für Linearantrieb und Tubularmotor entwickelt. Es bietet mehrere Vorteile im Vergleich zu konventionellen externen Wegmesssystemen.
Das Besondere an dem Inkremental-Geber Sensormodul EMI7913 ist das Multi-Fixpitch Konzept. Statt einem Sensor-Element platziert Sensitec ein Array aus mehreren AMR Sensoren auf einer Leiterplatte. Das Bestücken der Sensorik erfolgt in einem vorab über Simulation hergeleiteten Abstand. Zum Einsatz kommt ein speziell auf die Anwendung optimierter Längensensor im Fix-Pitch Design. Die MR-Streifen des Encoders sind geometrisch auf eine bestimmte Pollänge des magnetischen Maßstabs abgestimmt.
Der Drehgeber wird im beweglichen Primärteil des Motors integriert. Die Position ist nah an den Drehstromwicklungen. Die Motormagnete sind so der magnetische Maßstab. Damit ist keine zusätzliche Maßstabskomponente erforderlich. Der Verzicht auf eine zusätzliche Skala und die Integration vom Encoder in das Antriebssystem sparen Aufwand und Kosten.
Das System bietet eine hohe Einbautoleranz, was Zeit bei der Endmontage spart. Die Anordnung der Sensoren gewährleistet ein stabiles und gutes elektrisches Signal.

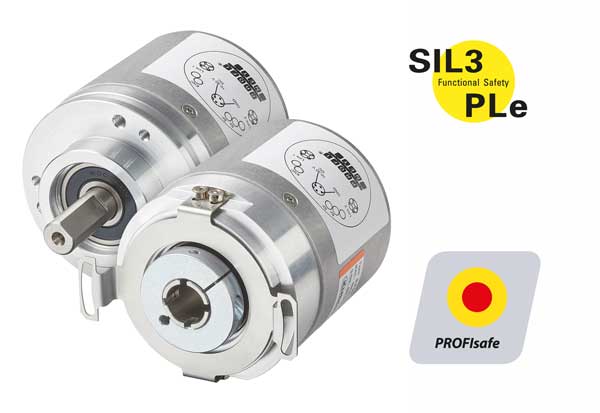

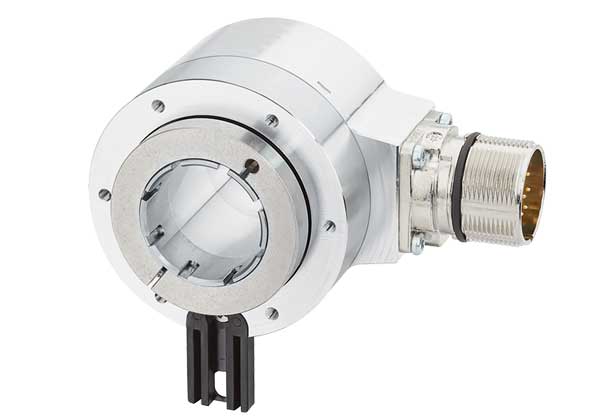

29.09.2021 | Kübler präsentiert mit dem Sendix Profisafe-Encoder seinen ersten sicheren Industrial Ethernet Drehgeber, nachdem das Unternehmen vor zwei Jahren bereits einen Profinet Drehgeber vorgestellt hat. Der neue Sendix S58 Profissafe ist SIL3/PLe zertifiziert.
Die Industrial Ethernet-Encoder basieren auf der neuen Industrial Ethernet-Drehgeber Plattform, die Kübler sukzessive mit weiteren Protokollen und den damit verbunden Features ausbauen wird. Daraus entstehen optische Encoder als Singleturn und Multiturn Version in kompakter Bauform in Baugröße 58 mm. Die Multiturn Drehgeber Bauformen gibt es mit Multiturn Getriebe oder optisch mit der patentierten Intelligent Scan Technologie getriebelos. Aufgrund ihres neues Designs ohne klassische Feldbushaube eignen sich die neuen Encoder auch für engste Einbauräume.
Kübler hat bei der Entwicklung der neuen Plattform besonders Wert darauf gelegt, dass diese zukunfstfähig ist. Das schließt auch die Umsetzung besonderer Kundenwünsche mit ein. Firmware und auch hardwareseitig können Telegramme, speziellen Default Konfigurationen, Zulassungen (Ex 2/22), Oberflächenschutz für extreme Anforderungen, optionale Features wie Shared Device, Shared Inputs, I&M Records 1-4, CiR, FSU u.v.m realisiert werden.
Weitere Funktionen können über Updates hinzugefügt werden. Das erfolgt problemlos über den integrierten Webserver im Encoder. Aktuelle Protokollstacks bringen deutlich mehr Features mit sich. Auch sind die Plug-and-play Industrial Ethernet Encoder kompatibel zu bestehenden Ethernet Encodern des Herstellers. Die Ethernet Drehgeber werden eine eigene Verwaltungsschale erhalten, sodass der Anwender über die Cloud auf die erfassten Daten zur Realisierung von Condition Monitoring und Predictive Maintenace zugreifen kann.
Plattform für alle Ethernet Schnittstellen
Mit der Entwicklung der Industrial Ethernet Plattform bietet Kübler sukzessive alle gängigen Industrial Ethernet Protokolle an. Begonnen mit klassischen Industrial Ethernet Protokollen wie Profinet kommen Profidrive oder Profienergy, Ethercat und Ethernet/IP hinzu. Der integrierte Webserver und Cyber Security sind ebenfalls Teil der neuen Plattform. Ethernet Protokolle für funktionale Sicherheit wie Profisafe, FSoE oder CIP-Safety sind in Planung.
Künftig werden OPC UA und MQTT die Vorteile der Industrial Ethernet Plattform im Sinne eines konvergenten Netzwerks bieten. Kübler möchte als langfrisitges Ziel alle gängigen Industrial Ethernet Schnittstellen auf der gemeinsamen Plattform bedienen, bei der sich die Encoder von Mechanik, Gehäuse und Elektronik nicht unterscheiden.
Features des Profisafe Encoders
Der Sendix S58 Profisafe Drehgeber überträgt als sicherer Singleturn Encoder bis zu 16 Bit safe bzw. bis zu 24 Bit non-safe und eine voll redundante Multiturn Information von 12 Bit safe. Wie der Profinet Encoder im 58 mm Gehäuse ist der Sendix S58 Profisafe mit den aktuellsten Profilen (Profinet v2.35 / Profisafe Profil v2.6, Profidrive Profil v4.2, Encoder Profil v4.2,) ausgestattet. Er entspricht dabei der Encoder Class 4 / S2. Die erfassten Mess- und Diagnosedaten stellt der Encoder über Safety Telegramme 36/37 bereit. Dank der robusten Eigenlagerung im Safety-Lock Design und Schutzart IP67 eignen sich die neuen Profisafe Drehgeber beinahe für jede Anwendung.
Insbesondere bei sicherheitsrelevanten Anwendungen, in denen künftig die Sendix S58 Profisafe Encoder zur Kommunikation mit der Cloud eingesetzt werden, sind diese mit dem Feature Cyber Security nach IEC 62443 ausgestattet. Damit wird die Anlage vor einem Gesamtausfall durch die Bedrohung von Hacker-Angriffen maximal geschützt.

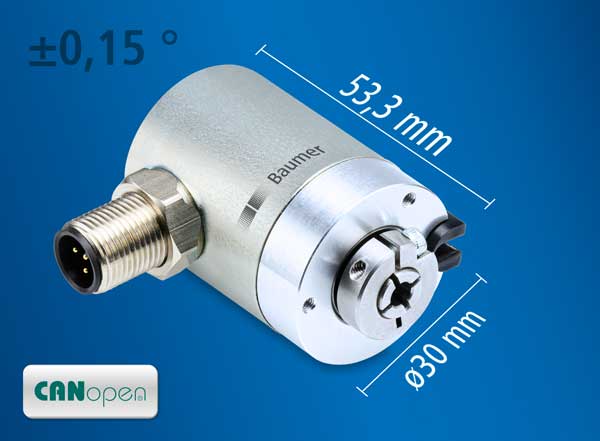

16.04.2021 | Ein Drehgeber lässt sich beim Einsatz in bewegten Teilen oder im engen Einbauraum oft schwer integrieren. In Anbaugeräten von mobilen Arbeitsmaschinen oder in der Medizintechnik ist die präzise Messung der Position in kleinstmöglicher Konstruktion gefordert. Für diese Anwendungen hat Baumer sein Produktportfolio an Drehgebern der Reihe Magres EAM um den EAM300 erweitert. Das ist der kleinste Absolut-Multiturn Drehgeber mit CANopen Schnittstelle.
Der magnetische Sensor EAM300 verschafft mehr Platz in der Maschinenkonstruktion. Der Encoder lässt sich leicht in vorhandene Strukturen nachrüsten. Der kompakte Durchmesser des Drehgebers beträgt nur 30 mm bei einer Länge von nur 59 mm (Voll Welle, radial) bzw. 53,3 mm (Hohl Welle, radial). Zahlreiche Varianten garantieren mehr Designfreiheit. Alle Drehgeber Kombinationen gibt es als Voll- oder Hohlwellengeber mit Kabelanschluss oder Stecker und radialem oder axialem Abgang.
Wie seine größeren Ausführungen EAM360 und EAM580 ist der Encoder mit bis zu ±0,15° Absolutgenauigkeit weltweit führend. Damit ist eine präzise absolute Positionierung garantiert. Schon 2019 war der Sensor Spezialist damit mit den robusten Magnet Drehgebern der Magres Baureihe in eine Dimension vorgestoßen, die bisher nur optische Sensoren leisten konnten.
Die hohe Präzision und die Robustheit der schock und vibrationsfesten Baumer Drehgeber basiert auf der Doppelmagnet Anordnung. Die magnetische Abtastung liefert sogar zuverlässig Signale in rauer Umgebung wie Schmutz und Staub. Solide Kugellager stabilisieren zusätzlich. Der EAM300 eignet sich u. a. für Anwendungen in Mammographie, Radiologie oder Röntgengeräten für die Medizintechnik, für Anbaugeräte in Baumaschinen und Aggrartechnik sowie beschränkte Bauräume der Fabrikautomation.

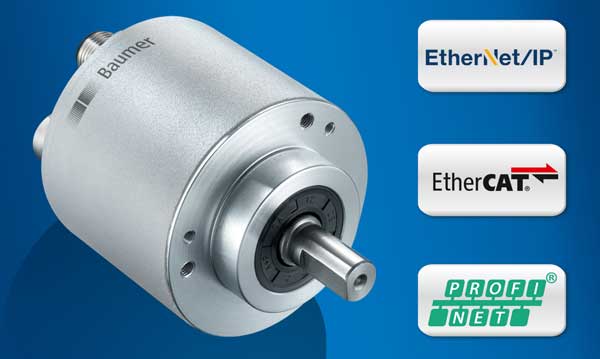

13.11.2019 | Baumer Magnet-Drehgeber der Baureihen EAM580 und EAM360 funktionieren besonders zuverlässig und hochgenau. Die magnetischen Absolut-Drehgeber arbeiten mit einer Winkel Genauigkeit von ±0,15 Grad und ermöglichen damit eine exakte Positionierung in der Anwendung.
„Kein Wettbewerbsprodukt mit vergleichbarer Robustheit und Langlebigkeit kann die EAM580, EAM360 bei der absoluten Winkel Genauigkeit das Wasser reichen“, betont Daniel Kleiner, Leiter der Business Unit Industrial Encoder. Mit dieser Generation von robusten Magnet-Drehgebern sei Baumer laut Kleiner in puncto Präzision in eine Dimension vorgestoßen, die bisher allein optischen Drehgebern vorbehalten war.“ Zudem bietet die Baureihe die Integration effizienzsteigernder Schnittstellen.
„Anwender berichten immer wieder, dass sie mit EAM-Drehgebern sichtbar bessere Ergebnisse bei ihrer Messung erzielen als mit allen anderen magnetischen Drehgebern am Markt“, betont Katharina Blum, Produktmanagerin bei Baumer in Frauenfeld in der Schweiz. „Messungen im Baumer-Labor zeigen, woran das liegt: Drehgeber von Wettbewerbern halten die im Datenblatt versprochenen Werte wenn überhaupt nur unter Idealbedingungen ein, nicht aber bei anspruchsvollen Umweltbedingungen. Die Winkelpräzision von ±0,15° ist bei den angegebenen, breiten Einsatzbedingungen garantiert“.
Zum Patent angemeldete Doppelmagnet-Anordnung
Die hohe Präzision und Robustheit der Encoder wird durch die zum Patent angemeldete Doppelmagnet Anordnung, dem Zusammenspiel mit einem leistungsstarken, energieeffizienten Mikroprozessor und ausgefeilten Algorithmen zur Signal Verarbeitung für die Wandlung, Filterung und Interpolation der Messwerte. Magres Drehgeber arbeiten mit magnetoresistiver (MR) Technologie. Sie liefert mit zwei Signal Perioden pro Umdrehung doppelt so viele wie die Hall-Sensoren, die bei den Drehgebern anderer Hersteller oft zum Einsatz kommen.
Das alles ist schockfest bis 500 g und vibrationsfest bis 30 g verpackt. Die extra robuste EAM R-Serie ist zudem für höchste Korrosionsbeständigkeit (CX), den Einsatz in Fahrzeugen (E1-konform) sowie funktional sichere Anwendungen (bis PLd) ausgelegt.
Bei der Entwicklung der EAM Baureihe kam Baumer zugute, dass der Sensorspezialist die Grundprinzipien magnetischer Drehgeber miterfunden hat und seit zwei Jahrzehnten sehr erfolgreich das Know-how aufgebaut hat. Die Magres Encoder gibt es nun schon in der 4. Generation.
Aufgrund ihrer hohen Genauigkeit eignen sich die Drehgeber sogar für den Einsatz in Medizinprodukten: In Patientenliegen von Röntgengeräten und Computertomographen sorgen sie zum Beispiel für die exakte Positionierung der Patienten bei der Behandlung. Denn hier kann der Bruchteil eines Winkelgrades für den Behandlungserfolg ausschlaggebend sein. Unterstützt wird zudem der OPC UA Kommunikationsstandard.

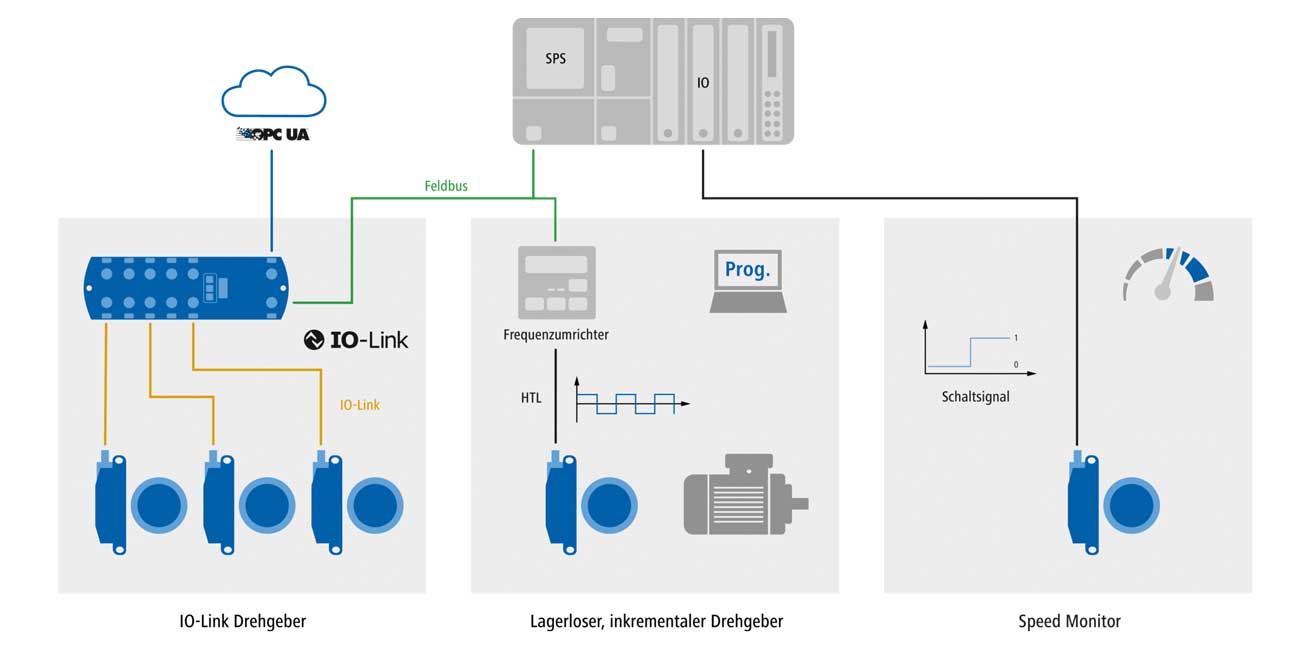

23.11.2021 | Der lagerlose Drehgeber EB200E von Baumer ist elektrisch und mechanisch deutlich einfacher und wirtschaftlicher an beliebigen Achsen ohne aufwendige Adaption der Mechanik integrierbar. Er ist der erste smarte lagerlose Inkremental Drehgeber mit IO-Link auf dem Markt. Die Schnittstelle reduziert Kosten und Aufwand der Verkabelung. Die Speed-Monitor Funktion ersetzt zusätzliche Hardwarekomponenten.
Dank IO-Link-Schnittstelle lassen sich bis zu acht Drehgeber mit Standardkabeln an einen IO-Link Master anschließen. Der lagerlose Encoder deckt damit ganz neue Einsatzfälle ab: Über IO-Link kann der Drehgeber parametriert werden. Es sind über diese Schnittstelle zwei Schaltausgänge parametrierbar, mit denen der Drehgeber als Drehzahlwächter fungiert und Übergeschwindigkeit, Drehzahlbereich, Stillstände oder Drehrichtung überwacht. Daneben verfügt der EB200E auch über ein klassisches HTL-Signal.
Die Einbautiefe ist mit 12 mm gering, die Wellendurchmesser sind flexibel. So fügt sich der lagerlose Drehgeber platzsparend in die Maschinenkonstruktion ein. Das berührungslose Abtastprinzip zwischen Sensorkopf und Magnetring macht den EB200E unempfindlich gegenüber Verschmutzung, Schock oder Schwingung. Mit der Baumer Sensor Suite steht dem Anlagenplaner ein komfortables PC-Tool zur intuitiven Parametrierung und Datenvisualisierung zur Seite.
16.10.2017 | Baumer, Hengstler und Kübler präsentieren die offene, standardisierte Motor-Feedback-Schnittstelle SCS open link erstmals der Öffentlichkeit. Die neue Schnittstelle ermöglicht den hoch performanten Austausch bidirektionaler Daten zwischen Motor und Drive wie beispielsweise Positionsdaten des Encoders.

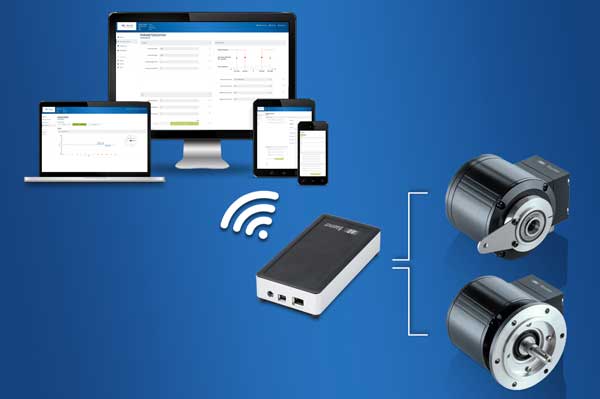

19.02.2018 | Ob Container-Krananlagen, Hubbrücken oder Stahlwerke, die Verfügbarkeit von Anlagen hat stets oberste Priorität. Baumer gibt jetzt Intelligenz in in dort einsatzfähige Heavy-Duty-Drehgeber der Serie HMG10P / PMG10P. Von beliebigen Eingabegeräten aus lassen sich die Encoder über ein WLAN Adapter komfortabel parametrieren. So können Geräteparameter vor Ort individuell eingestellt werden.
Anlagenbauer, Servicetechniker und Distributoren parametrieren mit dem kompakten WLAN Adapter ihren Drehgeber schnell und intuitiv über Ethernet oder WLAN von PC, Tablet oder Smartphone aus. Eine integrierte Monitoring Funktion visualisiert übersichtlich aktuelle Drehgebersignale und erleichtert die Inbetriebnahme. Ein Parameter-Download vereinfacht die Anlagendokumentation. Manipulation durch Unbefugte wird durch Passwortschutz verhindert.
Die Heavy Duty Drehgeber sind unter harten und sehr aggressiven Umweltbedingungen seit Jahrzehnten höchst zuverlässig und bieten eine unerreichte Lebensdauer. Mit zweiseitiger Lagerung, magnetischer Abtastung und dem patentierten Energy Harvesting Zähler von Umdrehungen arbeiten die Absolut-Multiturn-Drehgeber im hochrobusten Heavy Duty-Design präzise. Dank WLAN Adapter ist die hohe Flexibilität dieser Drehgeber nun voll nutzbar.
Neben der Ausgabe der Absolutposition bieten die HMG10P / PMG10P zusätzlich bis zu zwei inkrementale Ausgangssignale mit Nullimpuls und einen integrierten Drehzahlschalter. Parametrierbar sind die Auflösung der SSI-Absolutposition, die Inkrementalauflösung von 1 bis 131072 Impulse pro Umdrehung sowie die Schaltdrehzahl von 2 bis 12.000 Umdrehungen Pro Minute. Kombiniert mit vielfältigen Mechanik-, Signal- und Feldbus-Schnittstellen sind der neuen Serie in der Anwendung kaum Grenzen gesetzt.
09.02.2015 | Magnetische Wirkprinzipien im Zusammenspiel mit einzigartiger Signalauswertung, unterstützt von leistungsstarken Mikrocontrollern: Das macht die neuen Drehgeber der IFM Electronic zu einer echten Alternative zu traditionellen optischen Drehgebern. Dank erweiterter, intelligenter Funktionen sind diese flexibel für unterschiedliche Applikationen im Bereich Motion Control einsetzbar. Display, Bedientasten und komfortable Parametrierung sowie Diagnose per IO-Link machen sie einzigartig.
Erstens sind sie als Inkrementalgeber einsetzbar. Die Auflösung zwischen 2 und 10.000 Impulsen pro Umdrehung lässt sich frei einstellen. Auch als Zähler lassen sich die Geräte einsetzen. Hierbei sind unter anderem Zählrichtung (vorwärts / rückwärts) und Schaltpunkte frei wählbar. Die dritte Betriebsart dient der Drehzahlüberwachung. Der Anwender stellt einen Drehzahlbereich ein, bei dessen Über- oder Unterschreitung die Ausgänge schalten. Somit arbeiten die Geber selbständig als Drehzahl- oder Stillstandüberwachungssysteme.
Sämtliche Funktionen und Parameter sind mittels Tasten und LED-Display am Gerät einstellbar. Im Betrieb zeigt das Display je nach eingestelltem Modus die aktuellen Impuls-, Zähl oder Drehzahlwerte an. Durch die Zweifarbigkeit (Rot / Grün) erkennt der Anwender sofort, ob sich die Maschine im Gut-Bereich befindet oder ob Grenzwerte überschritten sind. Zudem lässt sich das Display elektronisch um 180 Grad drehen, das erlaubt flexible Einbaulagen. Neben der Einstellung direkt am Gerät sind die Drehgeber auch komplett und komfortabel per IO-Link parametrierbar. Durch diese Möglichkeit der Kommunikation eignen sich die Geräte bestens für Industrie 4.0.
Die hohe Schock- und Vibrationsfestigkeit ermöglicht den Einsatz in rauen Applikationen. Der Kabelabgang bzw. der drehbare M12-Anschluss bei den Stecker-Geräten ist sowohl radial als auch axial nutzbar. Letztendlich reduziert sich die Auswahl des passenden Drehgebers auf den passenden Flansch und die Welle – alles andere kann der Benutzer frei konfigurieren. Für Anwender, die das Gerät als Geber nutzen und auf Tasten und Display verzichten wollen, gibt es eine Basic-Variante. Diese ist ebenfalls komplett per IO-Link einstellbar.
02.02.2011 | Robert R. Wachendorff, Geschäftsführer Wachendorff Automation GmbH & Co. KG, Geisenheim, stellt auf den Fachpressetagen des RBS Stutensee die neue Technologie EnDra vor und behauptet, dass diese Drehgeber eine schöpferische Zerstörung auslösen werden.
Quellenangabe: Dieser Beitrag basiert auf Informationen folgender Unternehmen: Angst+Pfister, Baumer, Heidenhain, Kübler, Megatron, Pepperl+Fuchs, Siko, Turck.
