Dünnringlager zeichnen sich durch ihre besonders schlanke Bauform bei großen Durchmessern aus. Aufgrund dieser Eigenschaften können sie in vielen Anwendungen Probleme lösen. Eine solche Anwendung findet sich in den Highland-Fliegenrollen von L.H. Design. Hier gewährleisten „Ultra-Slim“ Lager von Rodriguez, dass sich die Rollenspule nicht aus dem Rahmen dreht.

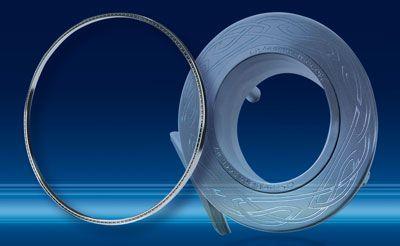

rodriguez203162„Wir suchten in der Konstruktionsphase unserer Highland-Fliegenrolle nach besonders dünnen Lagern mit einem großen Durchmesser“, erinnert sich Leen Huisman, Inhaber von L.H. Design. Das Unternehmen fertigt hochqualitative Fliegenrollen und Zubehör für das Fliegenfischen. Und da diese auch immer mit Wasser in Berührung kommen, war zusätzlich auf den Korrosionsschutz zu achten. Auch die Genauigkeit der Lager musste gewährleistet sein. Der niederländische Hersteller wurde schließlich bei Rodriguez fündig. Heute kommen in den Flyreels der Baureihe „Highland“ Ultra-Slim Dünnringlager zum Einsatz. Flyreels sind spezielle Fliegenrollen, die mit passenden Fliegenruten kombiniert werden. „Wir verbauen die Dünnringlager in der Fliegenrolle. Dort gewährleisten sie, dass sich die Rollenspule mit großer Genauigkeit im Rahmen drehen kann“, so Leen Huisman.

Begrenzter Bauraum kein Problem

Für den begrenzten Bauraum in der Fliegenrolle eignen sich die schlanken Dimensionen der Dünnringlager bestens. Der große Durchmesser sichert zudem die Stabilität der Konstruktion. Weil die Fliegenrollen auch in Salzwasser zum Einsatz kommen, entschied sich L.H. Design für Dünnringlager in einer korrosionsfreien Edelstahl-Ausführung. Die Labyrinth-Konstruktion in Kombination mit einem Sonderfett gewährleisten zudem einen optimalen Schutz der Lager vor Schmutz und Sand. In den Fliegenrollen werden Dünnringlager des Typs X verbaut. Diese sogenannten Vierpunktlager erlauben dank ihrer einzigartigen internen Geometrie Aufnahmen radialer Lasten, axialer Lasten in beide Richtungen sowie Momentenlasten einzeln oder in jeder Kombination. „Die Tragzahlen der Dünnringlager für radiale und axiale Lasten sind in der Praxis sehr zufriedenstellend“, bestätigt Leen Huisman.

Weitere Branchen für Dünnringlager

„Die Einzigartigkeit der Ultra-Slim Dünnringlager besteht darin, dass der extrem dünne Querschnitt signifikante Platz- und Gewichtsersparnisse ermöglicht“, erläutert Ulrich Schroth, Geschäftsbereichsleiter Value Added Products bei Rodriguez. „Entsprechend kommen die Dünnringlager auch in Anwendungen wie der Raumfahrt, der Halbleiterindustrie und der Medizintechnik zum Einsatz.“ Diese Dünnringlager bieten bei Durchmessern von 35 bis 200 mm einen besonders kleinen Querschnitt von nur 2,5 bis 3 mm.
