Werkzeugrevolver 4.0 reduziert Stillstandszeiten um bis zu 85 Prozent

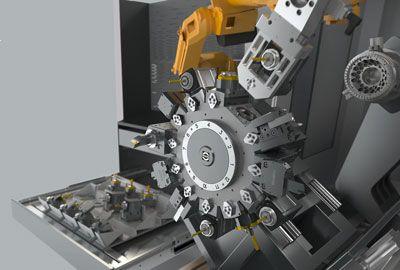

Mit der vollautomatischen Schnittstelle „Robofix“ ermöglicht Sauter erstmals die mannarme Rüstung von Werkzeugrevolvern mit angetriebenen und statischen Werkzeugen. Bei diesem System übernimmt der patentierte Direktantrieb im Werkzeugrevolver die zentralen Aufgaben beim Werkzeugwechsel – das Lösen nicht mehr benötigter Werkzeuge und das Spannen neuer.

Sowohl eine vollautomatische als auch eine halbautomatische Lösung ist möglich: Die Zuführung neuer Werkzeuge erfolgt wahlweise durch einen Roboter oder einen Mitarbeiter. Der Automatisierungsgrad einer Produktionsanlage erhöht sich deutlich, während der Aufwand für den Austausch der Tools auf ein Minimum schrumpft. Die Stillstandszeiten durch das Rüsten reduzieren sich um bis zu 85 %.

Hinter der patentierter Direct Drive-Technologie verbirgt sich ein robuster Direktantrieb, der in der Werkzeugscheibe sitzt. Je nach Variante sind mit dem System Drehzahlen bis zu 12.000 min-1 oder Drehmomente von 85 Nm möglich. Der Antrieb sorgt zusätzlich dafür, dass ein Tool automatisch gelöst wird und dann leicht ausgetauscht werden kann. Zur Rüstung des Revolvers sind nur noch wenige einfache Handgriffe notwendig. Die Rüstzeit beträgt nur noch Minuten statt früher Stunden.

Bevor der Robofix den Spannmechanismus löst, gibt die Maschinensteuerung ein Signal an den Roboter oder den Werker, dass das zu wechselnde Tool für den Austausch bereitsteht. Während des Werkzeugwechsels reinigt der Werkzeugrevolver die Schnittstelle mit Druckluft. Der Werkzeugrevolver verfügt über eine Plananlagenkontrolle. Dadurch wird sichergestellt, dass es keine Beschädigungen und Maßabweichungen durch Späne zwischen Werkzeugscheibe und Werkzeug gibt. Abschließend wird das neu eingewechselte Werkzeug mit Hilfe des Robofix-Spannmechanismus‘ mit einer Kraft von 50 kN (BG20) automatisch gespannt. Die Schnittstelle verfügt über eine hohe Steifigkeit und Wiederholgenauigkeit. Deshalb lassen sich auch besonders anspruchsvolle Materialien wie härtere Stahlsorten leicht bearbeiten und tief zerspanen.
