Das modular aufgebaute Rahmensystem „X-frame“ dient dem Aufbau von individuellen Maschinengestellen und Einhausungen. Häwa stellt für das variable Maschinengestell „X-frame“ ein neues Applikationsbeispiel vor: Für eine Sondermaschine für die Montage von mikrooptischen und optoelektronischen Baugruppen wurden zwei standardisierte X-frame-Zellen entwickelt, die auf dem gleichen Zeichnungssatz basieren.


Aus wenigen Einzelkomponenten werden mit X-frame innerhalb kürzester Zeit komplexe Maschinengestelle zusammengestellt, die die Flexibilität und den modularen Aufbau von Aluminiumprofilen mit der Festigkeit von Stahlgestellen kombinieren. Der patentierte X-frame-Rahmen ist dabei nicht nur ein tragendes Gestell, sondern ein Funktionsrahmen. Das Innere des Rahmens ist durch außenliegende, verschließbare Klappen frei zugänglich und lässt sich als Kabelkanal und zur Unterbringung von elektronischen und pneumatischen Bauteilen schnell und einfach nutzen.

Sondermaschine zur Montage

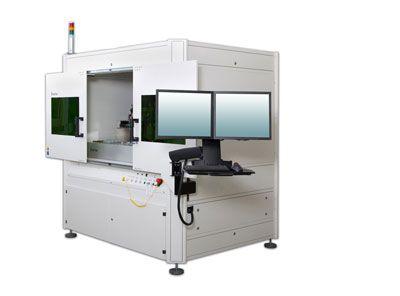

Der Maschinenbauer Ficontec Service GmbH baut Sondermaschinen für die Montage von mikrooptischen und optoelektronischen Baugruppe. Für ihn wurden zwei standardisierte X-frame-Zellen entwickelt. Diese können wahlweise in Edelstahl (V2A), für den oft nachgefragten Einsatz in Reinräumen, oder in gepulvertem Stahlblech bestellt werden. Die Stahlblech- sowie die Edelstahlversion der Zellen basieren beide auf dem gleichen Zeichnungssatz und sind deshalb schnell und kostengünstig zu produzieren. Es ist keine zusätzliche Konstruktionsarbeit notwendig.


Rampf MineragussgestellMineralguss-Maschinengestell für stabilen Sechsachs-Roboter


Bei den hochgenau arbeitenden Maschinen kommt es darauf an, dass die Arbeitsplattform schwingungsarm und stabil steht. Das X frame Maschinengestell muss verschiedene Achsensysteme aufnehmen können und auf mitunter ausgefallene Anwenderwünsche anpassbar- oder erweiterbar sein, ohne dass jedes Mal über eine neue Bauform mit neuem Entwurf nachgedacht werden muss. Für diese hohen Anforderungen an Stabilität, Modularität, Erweiterbarkeit und dennoch gegebene Individualität eignen sich die X-frame Maschinengestelle.

Vorteile gegenüber fixen Aluminiumgestellen

X-frame bietet eine weitaus höhere Grundstabilität als Maschinengestelle mit Aluminiumprofil. Wie schon beschrieben ist der X-frame-Funktionsrahmen dabei nicht nur ein tragendes Gestell. Durch seine großen Querschnitte bietet der Innenraum der Streben die Möglichkeit, Schläuche, Leitungen, Kabel, Wartungseinheiten, Ventilinsel, 19“-Einschübe und viele weitere Baugruppen im Rahmen geschützt unterzubringen. Eine nachträgliche Verlegung von Kabeln und anderen Medien ist im X-frame- Rahmen jederzeit problemlos möglich. Auch Lichtvorhänge lassen sich einfach, schnell und geschützt in die Eckstreben montieren.

Vorteile von X-frame gegenüber geschweißten Stahlrohrkonstruktionen

Im Gegensatz zu geschweißten Stahlrohrkonstruktionen ist X-frame mit seinem modularen Aufbau flexibel erweiterbar. Auch aufwendige Formen lassen sich ohne erhöhten Aufwand schnell und einfach mit dem X-frame-Rahmen aufbauen. Durch die hohe Anzahl von Kantungen, die großen Querschnitte der Rahmenteile und die wählbaren Materialstärken, ist der X-frame-Rahmen sehr stabil und verwindungssteif. Alle notwendigen Bohrungen und Ausbrüche werden schon im Zuschnitt der Streben berücksichtigt. Dadurch entfällt die zeitaufwendige, zusätzliche Bearbeitung der Rahmenteile durch Bohr- und Fräsmaschinen. Auch Schweißteile und Gewindebolzen lassen sich problemlos in den Rahmen integrieren.
