Sicherheitsdämpfer schützen Krätze Sortieranlage für Kupfer

Details: Veröffentlicht: 29.01.2020; Zuletzt aktualisiert: 16.01.2023; Zugriffe: 6102

Sicherheitsdämpfer von ACE Stoßdämpfer halfen den Wieland-Werken bei der Optimierung ihrer Krätzesortieranlage. Wenn darin Metall auf Stahl fällt, können selbst massive Abwurftrichter zerstört werden. Da die Auswirkungen auf die Gesamtkonstruktion der Sortieranlage stärker waren als zuvor angenommen, hat der führende Spezialist in der Kupferverarbeitung ACE Stoßdämpfer mit ins Boot geholt. Mit dem Einbau der Tubus Sicherheitsdämpfer konnte das Problem schnell behoben werden. Als Ergebnis freut man sich heute über wesentlich längere Wartungsintervalle.

Das Schwermetall Kupfer ist gut formbar und bietet eine hohe Beständigkeit, Festigkeit sowie eine sehr gute Wärme- und Stromleitfähigkeit. Die Wieland-Werke in Ulm wurden vor mehr als 200 Jahren gegründet und haben ihren Ursprung in der Kunst- und Glockengießerei. Heute bietet der führende Spezialist in der Kupferverarbeitung über 100 Kupfer Werkstoffe und Kupferlegierungen. Sie sind der einzige Hersteller von Halbfabrikaten aus Kupferlegierungen und betreiben ein akkreditiertes Prüflabor gemäß DIN EN ISO/IEC 17025:2005.

Die Ulmer engagieren sich sehr stark m Bereich Normung in Bezug auf die Festlegung von Produkt- und Prüfstandards. Dabei liegt die Entwicklung von Werkstoffen zur effizienten Nutzung von Ressourcen sowie zum Schutz von Umwelt und Gesundheit im Fokus. Das Unternehmen arbeitet dabei eng mit Kunden, Forschungseinrichtungen und Zulieferern zusammen. Nachfolgendes Beispiel einer Krätzesortieranlage schildert eine Anwendung, die zusammen mit der ACE Stoßdämpfer GmbH aus Langenfeld umgesetzt wurde. Die Hauptrolle spielen hier Sicherheitsdämpfer der Marke Tubus.

Schwingungsdämpfer für leichte und schwere Lasten

Sicherheitsdämpfer für 4000 kg Metall gesucht

Im umweltschonenden Umgang mit Ressourcen nimmt die Krätzesortieranlage eine wichtige Rolle ein. „Sie trennt das Metall Krätzegemisch, damit möglichst viel Metall weiterverarbeitet werden kann“, beschreibt Felix Scherb, Projektingenieur, Wieland-Werke die Funktion der Anlage. „Muss die Anlage regelmäßig gewartet und instandgesetzt werden, durchkreuzt das unser Bestreben nach einem effizienten und nachhaltigen Arbeiten.“ Bereits in den ersten Monaten nach der Inbetriebnahme war klar, dass Wartung und Instandhaltung zu häufig durchgeführt werden müssen.

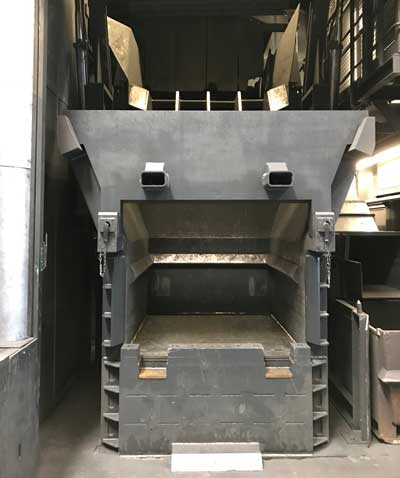

Der Grund: Der Metallanteil wird über sogenannte Siebrinnen in verschiedene Körnungen aufgeteilt. Die Metallausläufer landen anschließend mit einem Gewicht von bis zu 4000 kg in einem Abwurftrichter. Von hier aus fallen sie im freien Fall über einen 2300 mm langen Weg in einen massiven stählernen Auffangbehälter. Die reine Metallmasse beträgt selbst im geringsten Fall noch 500 kg. Das sorgte für eine zu starke Belastung von Auffangbehälter und dem darunter liegenden Bauteil der Gesamtkonstruktion. Auch der Abwurftrichter wurde regelmäßig zerstört. Felix Scherb wandte sich an seinen bewährten Partner ACE mit der Anfrage nach einem geeigneten Sicherheitsdämpfer, der mit seiner Energieaufnahme Kapazität das Problem lösen lann.

Dämpfer fangen Kupferkraft in Auffangbehälter auf

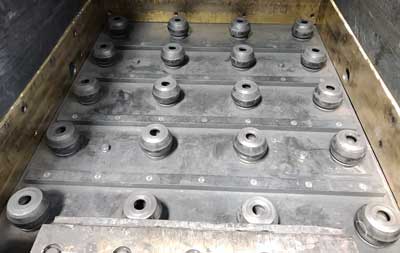

Eine der wichtigsten Kenndaten neben dem Gewicht und der Fallhöhe des Absorbers gibt die Taktung vor. Acht Aufprällen pro Stunde erforderten einen großflächigen Einsatz der Sicherheitsdämpfer der Baureihe Tubus Typ TC137-90 von ACE. Am Ende des Fallweges baute man zwanzig Sicherheitsdämpfer ein, auf denen nun der Auffangbehälter für die herunterfallenden Metallbrocken steht.

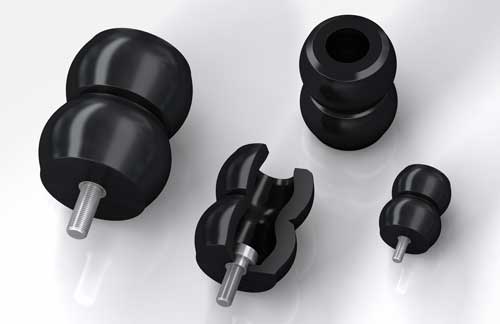

Die Tubus Sicherheitsdämpfer Baureihe von ACE umfasst für das Dämpfen von großen Massen vor allem die Tubus-Serie TC-S- und TC-Produktfamilien. Beide nehmen hohe Kräfte auf und sind dabei eine kostengünstige Lösung. Die wartungsfreien, modernen Maschinenelemente decken eine Energieaufnahme zwischen 450 Nm und 17.810 Nm stufenlos ab. Dank ihrer hohen Federraten finden sie auch Einsatz in der Hydraulik, in Lade- und Hebevorrichtungen sowie in Krananlagen.

Die große Bandbreite der TC-S-Familie wird durch ihr einzigartiges Dual-Konzept möglich. Die Kraftaufnahmen der TC-Typen von 1210 Nm bis 14.140 Nm decken viele Konstruktionen ab. Hier in Ulm konnten dank ihrer kompakten Bauform in fünf Reihen je vier Stück problemlos in die Stahlprofile verschraubt werden.

Der in der Krätzesortieranlage eingesetzte Sicherheitsdämpfer vom Typ TC137-90 zählt mit seinem Durchmesserbereich 64 bis 176 mm zu den größten Modellen. Bei einem Hub von nur 90 mm nimmt nur ein Modell bei Standard Dämpfungen eine Kraft von 6350 Nm auf. Für Notfälle sind sogar 8890 Nm bei gleichen Hub zulässig.

Wie bei allen Produkten des Dämpfungsspezialisten sorgen zahlreiches Zubehör und Anschlussteile für eine einfache Integration in bestehende Konstruktionen. Bei den Wieland Werken jedenfalls freuen sich die Verantwortlichen seit dem Einbau der Sicherheitsdämpfer in die Krätzesortieranlage über wesentlich längere Wartungsintervalle. Ein Ausfall gab es seitdem gar nicht mehr.
