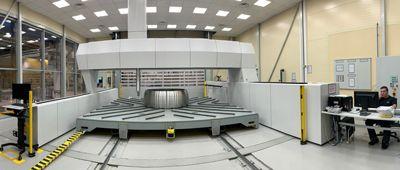

schaeffler0919Schaeffler hat das in seiner Firmengeschichte bisher größte Gelenklager gefertigt. Das Speziallager hat einen Außendurchmesser von 1900 mm, einen Bohrungsdurchmesser von 1500 mm und eine Höhe von 600 mm. Das Gewicht beträgt knapp 4,7 t. Eingesetzt wird das Lager in einem Schneidkopfbagger, der von Royal IHC ausgelegt und gebaut wurde.

Das niederländische Unternehmen ist Spezialist für Anlagen, Schiffe und Dienstleistungen für die Offshore-, Ausbagger- und Nassabbaumärkte. Ein Schneidkopfbagger ist ein Arbeitsschiff mit oder ohne eigenen Antrieb, das festes Material von Gewässerböden löst. Unterdruck saugt das Gestein an und fördert es u. a. über schwimmende Leitungen an Land. Besonders belastet ist hierbei die Verbindung zwischen der Rohrleitung und dem Schiff, die über ein am Rumpf montiertes Gelenklager erfolgt. Das Lager nimmt dabei die Rotativ-Bewegungen, die zwischen Rohrleitung und Rumpf entstehen, auf. Auf Basis dieser Anforderungen wurde ein spezifisches, auf die Anwendung ausgelegtes Lager konstruiert.

Das Lager wurde in einer Rekordzeit von nur drei Monaten kundenspezifisch gefertigt. Die in der Anwendung auftretenden Stoßbelastungen machten eine einteilige Konstruktion des Innen- und Außenrings erforderlich. Das Lager muss die auftretenden Kantenspannungen eliminieren und den Dimensionen entsprechend große Kräfte aufnehmen. Weil die Kräfte nur einseitig auf das Gelenklager wirken, wurde es asymmetrisch ausgelegt. Das spart Bauraum und Gewicht. Ein spezielles Schmiernutensystem gewährleistet eine lange Lagerlebensdauer und sorgt für geringen Verschleiß. Die Schmiernuten sind so ausgelegt, dass sich das Fett auch bei kleinen Schwenkbewegungen im Bereich von 20 Grad gleichmäßig verteilt.

Die Einsatzbedingungen im Offshore-Bereich erfordern zudem einen speziellen Korrosionsschutz. Dafür wurden die Gleitflächen des Lagers mit einem bewährten Gleitlack versehen. Dieser sorgt dafür, dass auch bei Mangelschmierung kein metallischer Kontakt zwischen Innen- und Außenring entsteht. Durch Fettschmierung wird das Lager zusätzlich vor Korrosion geschützt.
