Wie man mit hochwertigen Maschinenelementen innerbetriebliche Materialflüsse effizienter gestaltet, weiß Alexander Rubin, Produktmanager bei Dr. Tretter in Rechberghausen. Mit einem umfangreichen Programm an Kugelrollen können Anwender unterschiedlich schwere Lasten mühelos verschieben. Zu diesem Portfolio gehört auch die Baureihe der Schwerlast-Kugelrollen Air Cargo, die im Vergleich zu Wettbewerbs-Produkten deutlich leichter und dabei sehr belastbar ist.
Inhalt
- Aufbau der Kugelrollen
- Kugelrollen für Outdoor Anwendungen
- Schwerlast Kugelrollen
- Intralogistik bei Dr. Tretter
- Mover – die hochbelastbare Transporthilfe
Mit dem vielfältigen Angebot von Dr. Tretter an Standard-Kugelrollen können Anwender effiziente Materialflüsse umsetzen. Doch was macht diese Maschinenelemente so besonders, und wo besteht konkreter Bedarf für ihren Einsatz? Im Gegensatz zu Förder Rollen kann der Anwender die Traglast der Transportgüter auf Kugelrollen in jede Richtung drehen und transportieren. Daher sind sie auch in Förderbändern oder Rollen Bahnen an Kreuzungen, Weichen oder Ausschleusungsstellen verbaut. Unsere Kugelrollen eignen sich zudem für Montagearbeitsplätze, bei denen schwere Werkstücke mühelos verschoben oder in der Ebene gedreht werden müssen.
Aufbau der Kugelrollen
Eine Kugelrolle besteht im Wesentlichen aus einer großen Laufkugel, auf der das Fördergut bewegt wird. Sie sitzt in einem Stahlblechgehäuse auf einer kalottenförmigen Tragschale. Zwischen Laufkugel und Tragschale befinden sich viele kleine Tragkugeln. Diese ermöglichen ein reibungsarmes Abwälzen der Laufkugel in alle Richtungen.
Die Kugelelemente bestehen in der Standard Ausführung aus gehärtetem Kugellager Stahl oder aus korrosionsbeständigem Stahl. Für empfindliche Förder-Güter wie Glas oder behandelte Bleche bieten wir sie auch als Kunststoff Ausführung an. Das Stahl Gehäuse ist in der Regel beschichtet, verzinkt, oder komplett aus Edelstahl.
Neben den kostengünstigen Standard Kugelrollen mit Stahlblechgehäuse für Rollenbahnen und Tische haben wir auch Schwerlast Kugelrollen im Programm. Sie eignen sich für das Handling von extremen Tragkraft im Schwermaschinenbau oder um beispielsweise in Gießereien Drehteller zu unterstützen. Die Schwerlast Kugelrollen werden mit der Lauf Kugel nach unten verbaut, damit große Komponenten schwimmend gelagert werden.
Für das Handling von Pressenwerkzeugen haben wir gefederte Kugelrollen in unserem Produkt Portfolio. Anwender können mit den speziellen Kugel Rollen die Komponenten leicht in ihre Presse einfahren. Unsere Kugelrollen federn dabei beim anschließenden Festspannen in der Maschine in das Werkzeug ein.
Air Cargo Kugelrollen für Outdoor Anwendungen
Unsere Air Cargo Kugelrollen haben wir für den Einsatz unter rauen Umgebungsbedingungen und im Außenbereich konzipiert. Wir verwenden hier korrosionsbeständige Gehäuse- und Kugelwerkstoffe. Zudem verfügen die Kugelrollen über spezielle Eigenschaften wie Schmutzaustrittsöffnungen an der Unterseite. Diese fördern eindringende Verunreinigungen aus der Kugel Rolle und bieten so eine lange Lebensdauer.
Für diese Baureihe haben wir auch gewichtsoptimierte Varianten. Die leichte Bauweise bei gleichzeitig erhöhter Tragzahl erreichen wir durch ein eloxiertes Aluminium-Gehäuse mit einer Tragschale aus gehärtetem Niro. Doch da sind wir noch nicht am Ende der Fahnenstange. Für eine weitere Gewichtsreduzierung bieten wir diese Kugelrollen optional auch mit Kunststoffdeckel und einer Hohlkugel als Laufkugel an.
Der Name Air Cargo sagt es bereits: Wir haben die Kugelrollen Art speziell für den Flughafen- und Rollfeldbereich entwickelt. Hier kommen sie für die Gepäcklogistik und das Frachthandling zum Einsatz. Aber auch für die allgemeinen Fördertechnik eignen sie sich, zum Beispiel wenn sie hohe Belastungen aushalten und beständig sein müssen.
Schwerlast Kugelrolle für bis zu 4,5 Tonnen
Um noch belastbarere Lösungen mit hoher Traglast anbieten zu können, werden wir unser Kugelrollen-Programm nach oben erweitern. Dazu haben wir u. a. die BR00-160 Schwerlast Kugelrolle mit einer Tra gzahl von 4,5 t pro Rolle im Portfolio. Und wir entwickeln auch kundenspezifische Lösungen. Ein schönes Beispiel ist eine Sonderkugelrolle für die Entgrattechnik, die auch Querkräfte aufnehmen kann.
Breites Angebot an Schienenführungen aus dem Baukasten
Ein Vorteil der Kugelrollen ist, dass sie sich leicht befestigen lassen, beispielsweise mit Toleranzhülsen. Die hat Dr. Tretter natürlich auch im Programm. Bei der Toleranzhülse handelt es sich in Prinzip um einen geschlitzten Ring aus gewelltem Federband aus Stahl. Dieser Ring erzeugt beim Einpressen der Kugelrolle in die Montagebohrung eine reibschlüssige Welle-Nabe-Verbindung. Toleranzhülsen werden in der Fördertechnik und bei Rollenbahnen verwendet, um die Tragrollen mit den Wellen zu verbinden. Sie finden zudem Einsatz bei angetrieben Tragrollen, wo sie Antriebskomponenten oder Lagerschalen festsetzen.
Die Tragrollen lassen sich noch beim Kunden auf der Laufachse axial verschieben. Das ist beispielsweise notwendig, um Platz für eine nachträgliche Sensormontage zu schaffen. Außerdem lassen sich Lagerschalen mit Toleranzhülsen ohne weitere Nacharbeit direkt in die Rohre von Rollenbahnen einpressen.
Gelangen klassische Verbindungstechniken wie Kleben, Schweißen oder eine Presspassung an ihre Grenzen, sind Toleranzhülsen dank ihrer federnden Eigenschaften die Lösung. Das zeigt sich u. a. bei Temperaturausdehnung, Schwingung oder Drehmomentbegrenzung. Und sie sind leicht austauschbar.
Topfrollen für höhere Tragzahlen

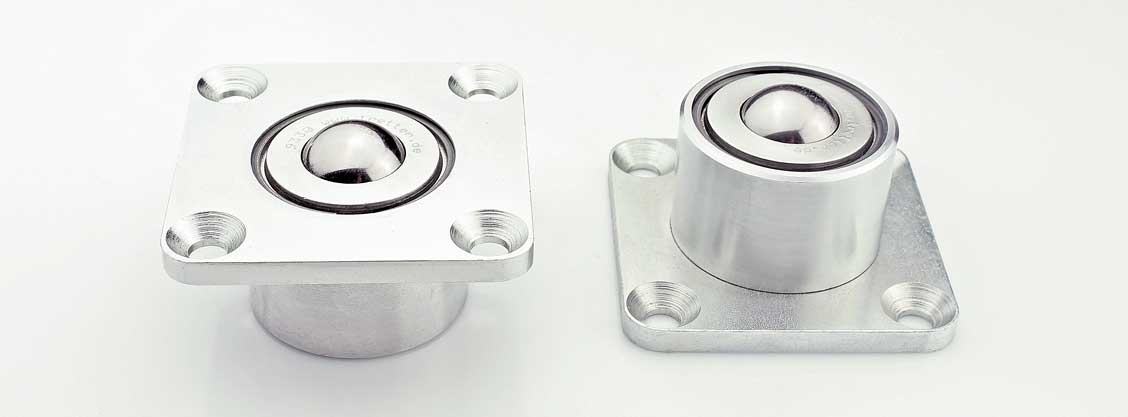

Die robusteren Topfrollen ähneln den Standard-Kugelrollen. Sie bestehen jedoch aus massivem Stahl und erreichen somit höhere Tragzahlen und sind robuster bei Stoßbelastungen. Ab Größe 15 ist der Deckel ebenfalls aus massiven Stahl und verhindert so ein Zubördeln der Laufkugel bei schrägem Anlaufen der Last.
Montageseitig gibt es die Topfrollen mit oder ohne Bund. Für korrosive Umgebungen können sie komplett in Niro ausgeführt sein. Je nach Anwendung gibt es verschiedene Laufkugelvarianten. Zum Einsatz kommen sie beispielweise bei Zuführungen, in Stanzbetrieben, in der Blech- und Metallbearbeitung oder als Flughafenrollen.
Bei den Schwerlastkugelrollen ist die Schale ein gehärteter und polierter untertassenförmiger Stahltisch. Damit ändert sich weder die c Tragzahl noch der Rollwiderstand der Kugel – egal in welcher Lage sie eingebaut ist. Mit dieser Eigenschaft eignet sich die Konstruktion für schwere Lasten und zur Überkopfmontage.
Die Ausführung bietet höhere Tragzahlen und Stoßbelastungen bei kompakter Bauweise. Das Prinzip ermöglicht zudem ein ruhiges und gleichmäßiges Laufverhalten. Konstrukteure verbauen sie im klassischen Maschinen- und Anlagenbau.
Schwerlast Kugelrollen gelagert auf der Tellerfeder
Topf- und Schwerlastkugelrollen lassen sich auch auf Tellerfedern lagern – als sogenannte gefederte Kugelrollen. Weil bei Überlast oder wenn die Vorspannkraft überschritten ist, diese Varianten absinken, kommen mehrere Kugelrollen zum Tragen, und die Last verteilt sich gleichmäßig. Das führt zu einem noch ruhigeren Laufverhalten. Die Vorspannkraft lässt sich hierzu spezifisch auslegen.
Die gefederten Kugelrollen eignen sich bevorzugt für Gesenke, Pressen- und Werkzeugtische. Auf Anfrage liefert der Hersteller die Elemente verzinkt, in Nirostahl oder in Sondergrößen. Ab mittleren Stückzahlen fertigen wir neben Standard- auch Sonderkugelrollen nach Kundenvorgaben.
Dazu gehören Kugelrollen mit Außengewinde auf dem Gehäuse und Vierkantflansch, um die Höhe h zu nivellieren, sowie mit Gewindezapfen oder mit Befestigungsbohrungen im Bund oder mit Einstich. Bei Bedarf sind auch komplette Lösungen, beispielsweise in Form von Kugelrollentischen möglich.
Intralogistik als A-typisches Geschäft bei Dr. Tretter
Mit unserem Heavy-Mover haben wir eine leichte und kompakte Transporthilfe mit eingelassenen Kugelrollen geschaffen, die ideal für die Intralogistik ist. Sie bietet eine Tragkraft, mit der sich Lasten wie Maschinen, Regale oder sonstige Betriebsausstattung leicht bewegen und neu positionieren lassen.
Ein Grund für den verstärkten Einzug der Intralogistikbranche in unser Geschäft ist der der stetig wachsende Kundenstamm in der Fördertechnik. Die Anwender setzen nicht nur die angesprochenen Lösungen ein, sondern bedienen sich zudem unserer Komponenten aus der klassischen Lineartechnik. Hier nutzen sie z. B. Stahlwellen für Rollenbahnen, Linearführungen und Kugelgewindetriebe für Hubstationen oder Drehmomentwellen für Formatverstellungen von Förderbändern.
Mit den Kugelrollen lassen sich Fördergeschwindigkeiten bis zu 2 m/s umsetzen. Je nach Anwendung werden die Laufkugeln aus unterschiedlichen Materialien hergestellt. Für empfindliche Förderlasten – beispielsweise aus Glas – oder für Metallbleche eignet sich Kunststoff. Bei schweren Lasten, Stoßbelastung oder hohen Temperaturen kommt Stahl zum Einsatz; bei aggressiven Umgebungsbedingungen sind die Laufkugeln inklusive Gehäuse aus rostbeständigem Stahl. Die maximale Temperatur bei Elementen mit Stahlkugel und Filzdichtung beträgt 100°, mit Kunststoffkugel 60 °C.
Wir liefern Kugelrollen in verschiedenen Ausführungen und Baugrößen für jedes Szenario. Dazu gehören die flachen, leichten und preiswerten Saturnkugelrollen aus Stahlblech, die sich wegen ihrer geringen Einbautiefe in engen Räumen einsetzen lassen. Über die integrierten Montagebohrlöcher im Gehäuse können sie direkt installiert werden. Zusätzlich besitzen sie Bodenlöcher, damit der Schmutz austreten kann. Optional stehen Filzdichtungen zur Verfügung, die verhindern, dass Staub eindringt. Anwender erhalten auf Wunsch alle Komponenten aus Nirostahl oder mit Kunststofflaufkugel.
Hochwertige Räder und Rollen für industrielle Anwendungen
Benötigt der Anwender leichte Kugelrollen mit gutem Laufverhalten bei niedrigen Kosten, sind Standard-Versionen aus Stahlblech eine passende Lösung. Dank ihrer Topfform lassen sie sich schnell und einfach montieren: Sie werden ohne weitere Befestigungselemente in eine Bohrung eingesteckt. Ihre typischen Einsätze finden sie in Montageplätzen und in der Lagertechnik.
Mover – die hochbelastbare Transporthilfe
