tretter1118Die Kugelbuchsen von Dr. Tretter bilden zusammen mit geschliffenen Wellen eine präzise Linearführung ohne Hubbegrenzung. Der Hersteller bietet eine breite Palette an unterschiedlichen Varianten – in zylindrischer und Flanschausführung oder integriert in Gehäuse-Lagereinheiten. Konstrukteure können damit viele Linearführungsaufgaben kosteneffizient lösen.

Bei diesen Wälzlagern für Längsbewegungen hält und führt ein Käfig die umlaufenden Kugeln. Sie wälzen dabei auf der Führungswelle ab und werden über einen Kanal zurückgeleitet. Das ermöglicht eine unbegrenzte Linearbewegung. Die Welle, auf der sich die Kugelbuchse bewegt, ist in der Regel an beiden Seiten gelagert. Damit entsteht eine freitragende Linearführung. Somit lässt sich das Führungssystem beispielsweise auch auf unebenen Flächen sicher montieren oder als Hubführung einsetzen.

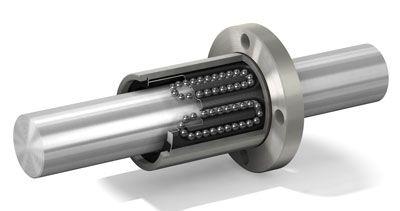

tretter21118Die zylindrisch geformte Kugelbuchse kann geschlossen, geschlitzt oder offen ausgeführt sein. Für die Montage muss sie in eine Bohrung eingebracht und gesichert werden. Offene Kugelbuchsen kommen bei unterstützten Wellen zum Einsatz. Die geschlitzte Ausführung wird in geschlitzte Lagergehäuse eingebaut. Mittels einer Schraube im Gehäuse kann der Anwender das Spiel zwischen Buchse und Führungswelle einstellen. Eine weitere Form ist die Flanschkugelbuchse, die es auch in doppelter oder dreifacher Führungslänge gibt. Weil diese bereits einen integrierten Montageflansch hat, muss die Kugelbuchse nur noch angeschraubt werden.

Bei den Lagereinheiten handelt es sich um Gehäuse aus Grauguss oder Aluminium, in denen die Kugelbuchsen bereits montiert sind. Diese gibt es in geschlossener oder offener Ausführung, jeweils auch einstellbar mit geschlitztem Gehäuse. Neben dem Basisgehäuse mit einem Einzellager stehen die Lagereinheiten auch als Tandemeinheiten mit zwei Kugelbuchsen zur Verfügung.


Igus Clips SchlittenIgus Linearführung als leise, wartungsfreie Alternative


Kugelbuchsen und bearbeitete Wellen mit Durchmessern von 3 bis 150 mm stehen zur verfügung. Für besondere Anwendungen im Lebensmittel- oder Pharmabereich oder bei korrosiven Umgebungsbedingungen liefert der Hersteller rostbeständige Stahlkugelbuchsen.
