Offene Linearkugellager mit hoher Tragzahl und ruhigem Lauf

Ewellix präsentiert mit den Typen LBCT D und LBCF D offene Linearkugellager mit erhöhter Performance für die unterstützte Welle. Die hohen Tragzahlen sorgen für einen ruhigeren Lauf. Zugleich vereinfacht die Konstruktion der auf der bewährten D-Serie mit geschlossenen Linearkugellagern basierenden ISO-Serie 3 die Montage.

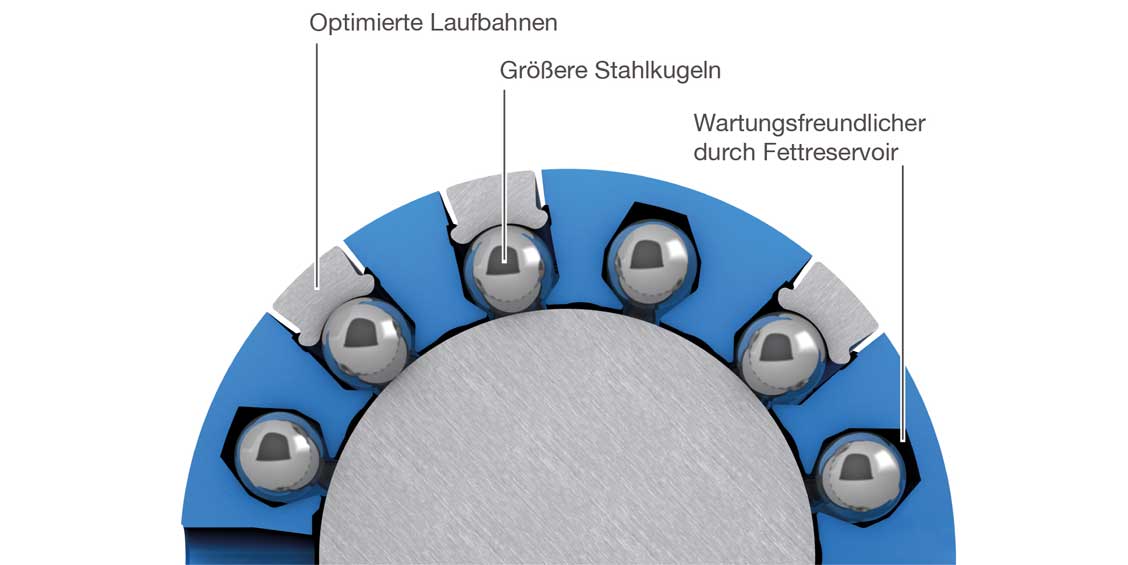

Ewellix hat damit alle Vorteile der neuen Generation geschlossener Linearkugellager der D-Serie auf die offenen Linearkugellager der ISO Serie 3 für die unterstützte Welle übertragen. Die dynamische Tragzahl wurde mittels optimierter Laufbahngeometrie und deutlich größeren Wälzkörpern im Vergleich zum Vorgängermodell um bis zu 40 % im Vergleich gesteigert. Die Lebensdauer ist bis zu 2,7-fach höher. Anwender können Downsizing umsetzen, weil kleinere Lager eine höhere Tragzahl als ihre Vorgänger bieten. Das spart Bauraum und reduziert Gewicht.

Linearlager für Rundwellen und schnelle Bewegungen

Linearkugellager mit 100 m/s² Beschleunigung

Offene Linearkugellager ermöglichen schnelle Produktionszyklen und einen großen Output. Beschleunigungen von bis zu 100 m/s² und eine Maximalgeschwindigkeit von 5 m/s sind möglich. Die Lager eignen sich für zahlreiche Anwendungen auch unter schwierigen Bedingungen. Sie finden Einsatz in Maschinenbau, Anlagenbau, Handling, Transport oder Medizintechnik. Umgebungstemperaturen von -20° bis +80 °C halten die Linearkugellager stand.

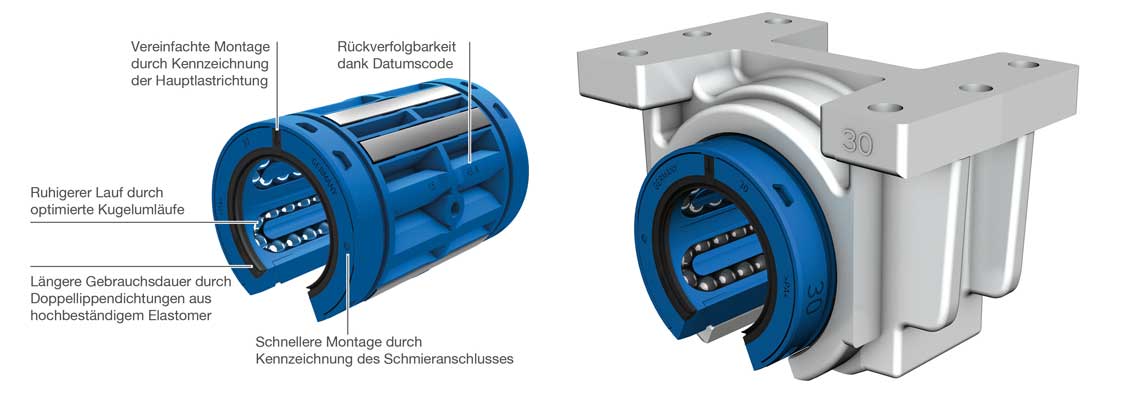

Die offenen Linearkugellager der LBCT- und LBCF-Baureihe beugen zudem Montagefehlern vor. Dank gut sichtbarer Kennzeichnungen für Hauptlastrichtung und Schmieranschluss an der Stirnseite lassen sie sich einfach und schnell montieren oder austauschen. Type LBCT D verfügt über gerade Laufbahnplatten mit hoher Steifigkeit. Type LBCF D gibt es als winkeleinstellbare Ausführung. Diese kompensiert Schiefstellungen vom Linearlager oder der Welle bis maximal ±30 arcmin und gleicht selbstständig Fluchtungsfehler aus.

Geschlossene Linearkugellager mit hoher Laufruhe

Geschlossene Linear Kugellager der D-Serie haben ein verbessertes Käfigdesign. Bei der Konstruktion kam Ewellix mit deutlich weniger Teilen aus. Die Linearlager verfügen über größere Laufbahnplatten, optimierte Kugelumlenkzonen und einen größeren Fettvorrat. Die Baureihe bietet eine hohe Laufruhe bei geringer Reibung und reduzierter Geräuschentwicklung.

Wälzlager für alle und jeden in über 60 Branchen

Die Lager entsprechen der in ISO-Norm 10285 definierten Maßreihe 3 und lassen sich problemlos mit Vorgängerlagern oder Lagern derselben Maßreihe austauschen. Für offene und geschlossene Linear Kugellager gibt es ein umfangreiches Sortiment an leichten Linearlager Einheiten mit Aluminiumgehäuse. Neben der Grundausführung mit einem Einzellager gibt es Flansch Lagereinheiten sowie Tandem- und Quadro-Ausführungen.
