Konfiguratoren und Auslegungsprogramme bieten Konstrukteuren, Entwicklungsingenieuren oder Einkäufern präzise und effiziente Werkzeuge zur Gestaltung und Optimierung ihrer Konstruktion, im Ersatzteilwesen oder anderen Bereichen. Ob in der Antriebstechnik, Elektrotechnik und bei Maschinenelementen verbessern diese Softwarelösungen die Genauigkeit, verkürzen Entwicklungszeiten und unterstützen fundierte Entscheidungen. Das führt zu einer höheren Produktqualität, erleichtert die tägliche Arbeit und spart Kosten.

Igus Gewindespindel konfigurieren

Inhalt

Maschinenelemente
Elektrotechnik
Antriebstechnik

Maschinenelemente

Temperierte Linearführung online konfigurieren

24.02.2025 | Bosch Rexroth bietet eine patentierte Temperierungsoption für Rollenschienenführungen für Werkzeugmaschinen. Die TCRS Technologie ist für Rollenschienenführungen in den Baugrößen 35 bis 65 verfügbar und kann über den Online-Konfigurator individuell angepasst werden.

Zum Beitrag

Gleitlager-Katalog, Webshop und Berechnungsprogramm in einem

25.07.2024 | Mit dem Igus Online-Shop für Polymergleitlager können Nutzer Maße eingeben, Parameter bestimmen und passende Gleitlager finden. Der Shop bietet eine transparente Übersicht aller geeigneten Produkte, Standard- wie Sonderlager. Praktische Filter wie Preis, Lieferzeit und Lebensdauer erleichtern die Auswahl. Technische Zeichnungen und CAD-Daten sind kostenlos verfügbar.

Zum Beitrag

Auswahl der richtigen Linearführung jetzt noch einfacher

Bosch Rexroth Linearfuehrung konfigurieren 23.09.2020 | In der Auslegungssoftware Linear Motion Designer von Bosch Rexroth gibt es neue Funktionen: Die Dimensionierung von Kugelbüchsenführungen ist ab sofort möglich, das Programm gibt Informationen zu Schmierintervall und Schmiermenge aus und zusätzliche Auswahlhilfen führen schneller zur passenden Linearführung.

Bereits seit 2008 ist der Linear Motion Designer die erste Wahl für die Berechnung und Dimensionierung von Linearführungen der Rexroth Lineartechnik und wird seitdem kontinuierlich verbessert. In der neuesten Version unterstützt die Software auch die Auslegung der Kugelbüchsen Führung und ermöglicht durch die Integration neuer Funktionen eine noch schnellere und komfortablere Auslegung. Der Linear Motion Designer ist damit ein wichtiger Bestandteil der digitalen Engineering- und Beschaffungskette von Rexroth.

Das Update sorgt für einen anwendungsorientierten Auslegungsprozess von Linearführungen wie Profilschienenführung, Gewindetrieb und nun auch Kugelbüchsenführung.

Dank cleverer Auswahlhilfen wird der Anwender zielgerichtet durch die Dimensionierung von Linearführungen geführt und gelangt schneller zur passenden Lösung. Dazu zählt auch die Auswahlhilfe bei Führungswagen: Nach Eingabe der berechnungsrelevanten Daten, kann der User anhand von Anwendungskriterien das zukünftige Einsatzgebiet genauer spezifizieren.

Auf Basis dieser Angaben wird ein bevorzugter Linearwagen der Linearführung angeboten. Anschließend wird er direkt zur Auslegung der Führung übernommen. Vordefinierte Bewegungsprofile verhelfen zu einer schnellen Eingabe des Dynamikzyklus. Hub und Zeit sind zu definieren und schon gibt es die auf die Anforderungen abgestimmten Ergebnisse.

Der Linear Motion Designer zeigt bei der Eingabe der geforderten Lebensdauer bzw. Laufleistung nur Führungswagen an, welche die Bedingungen rechnerisch erreichen. Von ausgewählten Führungsschienen und Gewindetrieben können die Schmierintervalle und Schmiermengen angezeigt werden.

Auch die Konfiguration von Gewindetrieben wurde optimiert. Bei der Dimensionierung ist jetzt die passende Endenlagerung zusätzlich zu Mutter und Spindel auswählbar. Somit benötigt man beim Wechsel in den Konfigurator keinen Produktkatalog mehr. Der Anwender gelangt so noch schneller zum gewünschten Gewindetrieb.

Abgerundet wird die neueste Ausführung des Linear Motion Designer durch einen überarbeiteten Berechnungsleitfaden. Dieser enthält grundlegende Infos zur Linearführung. Eine automatische Updatefunktion hält das Tool immer auf dem neuesten Stand.

Achsbolzen bis zu 30 Prozent schneller konfigurieren

04.07.2019 | Im Bereich der Achsbolzen bietet Misumi eine enorme Variationsbreite. Damit Ingenieure derart komplexe Bauteile noch schneller konfigurieren und später einfach verändern können, entwickelte das Unternehmen die kostenlose Softwaresuite „Rapid Design“ (in CAD Components). Sie beschleunigt unter anderem die Konstruktion von Achsbolzen für Förder- und Verpackungsanlagen um bis zu 30 %.

Die Achsbolzen bieten vielfältige Konfigurationsmöglichkeiten und lassen sich optimal an die spezifischen Anforderungen von Konstrukteuren anpassen.

Achsbolzen findet man insbesondere in den Montagen und Aufnahmen der Lagerungen von Förder- und Kurvenrollen sowie von Spann- und Riemenscheiben. Konstrukteuren steht eine große Auswahl an Make-to-Order (MTO)-Bauteilen zur Verfügung. Diese können teilweise in 0,01-mm-Schritten konfiguriert werden und sind weltweit ab Losgröße 1 verfügbar.

4500 Schwingungsdämpfer online konfigurieren und berechnen

Schwingungsdämpfer gegen Schwingungen 08.04.2019 | ACE Stoßdämpfer hat ihren Online-Shop für Schwingungsdämpfer überarbeitet und live geschaltet. In ihm kommen alle Produkte im Online-Angebot des Unternehmens zusammen. Aus mehr als 4500 Produkten können Konstrukteure und Entwicklungsingenieure nun Ihre passende Lösung auswählen und dazu die Konfiguratoren und Berechnungstools zur Schwingungsdämpfung nutzen.

So können sie können Gasfedern für Anwendungen in der Industrie berechnen, aussuchen und bestellen. Oder sie berechnen die Leistung von Schwingungsdämpfern für die Lagerung von Maschinen. Das Internet machts möglich: Die Tools stehen rund um die Uhr an sieben Tagen die Woche für die Schwingungsdämpfung und Vermeidung von Vibrationen zur Verfügung. Und so unterstützen und erweitern diese „Self Selection Services“ von ACE gleichzeitig bestehende Vertriebs- und Servicekanäle.

Dank intuitiv zu bedienender Schwingungsdämpfer Shop-Software sehen Kunden direkt auf der Webseite Listenpreise, Mengenrabatte und die Verfügbarkeit der Schwingungsdämpfer. Bei der Erstbestellung von Schwingungsdämpfern oder Gasfedern wird für Neukunden über den Check-out das Benutzerkonto angelegt. Im Anschluss daran erhält er per E-Mail die Einwahldaten für die weitere Nutzung.

Gewindespindel und Zapfen ohne CAD-Programm konfigurieren

06.02.2019 | Igus möchte das B2B-Geschäft jetzt "Amazon-like" gestalten: Ohne tiefgehendes technisches Knowhow und CAD-Software gelangen Anwender jetzt an die passende Gewindespindel und die dazugehörige Zeichnung (Bild oben). Mit dem neuen Spindelkonfigurator kann sich jeder aus dem weltweit größten Gewindeshop individuell gefertigte und langlebige Gewindespindeln gestalten.

Ob Trapez-, Steil- oder metrisches Gewinde: Gewindespindeln sorgen in Kombination mit der Mutter aus "Iglidur"-Hochleistungspolymeren für eine schmierfreie Verstellung bei einem langlebigen und ruhigen Lauf der Kugelgewindetriebe oder Kugelumlaufspindel.

Der Weg bis zur richtigen Antriebslösung bedeutete bisher einen hohen Aufwand und ein notwendiges Know-how im technischen Zeichnen. Von der Bestimmung der richtigen Parameter über die Bearbeitung der Spindel, die Auslegung mit einem CAD-Programm und die Prüfung auf technische Plausibilität bis hin zur Bestellung nahm der Prozess einige Stunden bis zu mehreren Tagen in Anspruch.

Interview: Hinter den Kulissen Teil 1 – Lager und Lineartechnik

Daher hat der Motion Plastics-Spezialist jetzt das neue Tool zur einfachen Konfiguration der optimalen Spindel entwickelt, das direkt die Plausibilität der Konfiguration überprüft. So wird jeder ganz ohne CAD-Software zum Konstrukteur. In drei Schritten kann der Nutzer seine Spindel individuell in z. B. Länge, Steigung oder anderen Eigenschaften gestalten, die Zapfen bearbeiten und eine Bemaßungszeichnung direkt generieren. Anschließend kann er sich das 3D-Modell seiner Konfiguration downloaden und die fertig konfigurierte Gewindespindel bestellen oder ein verbindliches Angebot anfordern.

Drei Schritte bis zur passenden Gewindespindel

Die Konfiguration erfolgt ganz schnell, innerhalb von drei Schritten: Im ersten Schritt kann der Kunde den Gewindetyp bestimmen. Neben dem klassischen Trapezgewinde und dem metrischen Gewinde hat der Nutzer die Möglichkeit auch das "Dryspin"-Steilgewinde zu wählen. Dieses ist ein von Igus patentiertes Gewinde, das für einen höheren Wirkungsgrad durch einen optimierten Flankenwinkel sorgt.

Igus Linearführung als leise, wartungsfreie Alternative

Nach der Wahl des Gewindetyps kann der Anwender die Gewinderichtung, das Material sowie die Länge der Gewindespindel bestimmen. Im zweiten Schritt erfolgt die Konfiguration der Zapfen. Hier bietet der Konfigurator dem Nutzer die Möglichkeit den Grundkörper von außen nach innen zu bearbeiten und 12 Standardelemente wie Fase, Spannfläche oder Sicherungsring dem Zapfen hinzuzufügen.

Im Konfigurationsprozess der Gewindespindel kann der Konstrukteur sich jederzeit die aktuelle Bemaßungszeichnung direkt herunterladen. Ein weiterer Service: Der Preis der Gewindespindel wird angezeigt. So sieht der Nutzer bereits während der Bearbeitung die Preisveränderung. Im dritten Schritt erhält der Kunde eine Komplettübersicht seiner Konfiguration.

Er kann sich die Step-Datei für die weitere Konstruktion seiner Anwendung herunterladen, die Konfiguration für Folgeaufträge als Link speichern oder mit Kollegen teilen. Mit einem einfachen Klick lässt sich die fertig konfigurierte Gewindespindel online bestellen. Der Auftrag wird automatisch an die Igus-Fabrik übermittelt, dort startet er innerhalb von 30 min.

Elektrotechnik

Produktkonfigurator für Niederspannungs-Schaltanlagen

Rittal Ripower Konfigurator 14.11.2024 | Rittal präsentiert auf der SPS 2024 das neue Planungstool Ripower. Der Produktkonfigurator beschleunigt die sichere Planung und den Aufbau von Niederspannungsschaltanlagen und erleichtert die Zusammenarbeit auf einer Cloud-Plattform dank vereinfachter Workflows. Der Nachfolger von Power Engineering ist ein einfaches Werkzeug, mit dem Anwender ihre Anlage schnell und unkompliziert planen können. Das erleichtert die Projektierung von Energieverteilungen und Sammelschienen-Komponenten deutlich.

Die Bedienung des Konfigurators ist einfach und benutzerfreundlich. Per Mausklick wählen die User den Ripower-Konfigurator aus einer Reihe von im gleichen Design gehaltenen Apps wie dem Eplan Data Portal, Estock oder Ritherm aus. Über das Planungstool lassen sich Ri4 Power-Energieverteilungssysteme konfigurieren, ebenso neue RilineX- und Riline-Systems planen.

Durch intelligente Systemabfragen generiert Ripower automatisch den Innenausbau einer Schaltanlage. Leistungsgrenzen der Anlage sind automatisch berücksichtigt, der Personen- und Anlagenschutz ist durch normkonforme Anlagen gewährleistet. Nutzer profitieren in der Software von der automatischen Dokumentation und Erstellung von Bauartnachweisen nach IEC 61439. Über einen individuellen Bauartnachweis-Assistenten können eigene Bauartnachweise erstellt werden.

Ist die Konfiguration abgeschlossen, erzeugt das Tool eine feldbezogene Montageanleitung, die einen schnellen und normkonformen Aufbau ermöglicht. Auf Wunsch kann die Anlage im Rittal Application Center in Gera vormontiert werden. Die Daten aus dem Konfigurator wie etwa Stücklisten können in Eplan P8 oder Autocad weiterverarbeitet werden.

Han High Power Konfigurator mit Schnellzugang

Harting Steckverbinder Konfigurator 04.11.2024 | Harting hat seinen Han Stecker Konfigurator überarbeitet. Mit dem neuen High Power Konfigurator erhalten Ingenieure jetzt auch einen digitalen Schnellzugang zu Hochstrom- und Hochspannungsschnittstellen in der Energietechnik.

Inzwischen ist der Han Konfigurator ein weltweit etabliertes Tool mit monatlich tausenden gespeicherten und geteilten Konfigurationen. Bei dem neuen Han High Power Konfigurator profitieren Anwender von deutlich kürzeren Design-Ins.

Mit einer intuitiven Bedienoberfläche unterstützt die Lösung eine schnelle und sichere Auswahl der optimalen Schnittstellenlösung. Durch die Möglichkeit, alle relevanten Schnittstellen-Dokumentationen einschließlich 3D-Daten mit nur einem Klick herunterzuladen, wird der Design-In-Prozess erheblich beschleunigt. Die optimierte Zusammenarbeit im Team wird durch Funktionen zum Speichern, Laden und Teilen von Projektdaten unterstützt, sodass Funktionalitäten und Designs effizient und nahtlos ausgetauscht werden können.

Die bewährten Kollaborationsfunktionen ermöglichen eine optimierte Teamarbeit. Produktentwicklungsprozesse für Energieanwendungen lassen sich so beschleunigen, um die All Electric Society voranzutreiben. Harting ist Aussteller der Electronica 2024.

Konfigurator für Energieführung auf Basis KI und neuronaler Netze

Igus Energiekette Konfigurieren 29.04.2019 | Komplette Energieführungen schnell und einfach konfigurieren: Dafür sorgt jetzt der E-Ketten Experte von Igus. Mit dem neu entwickelten Online-Tool kann der Anwender sich in wenigen Schritten sein individuelles anschlussfertiges Energiekettensystem auslegen. Dabei wird die Innenaufteilung automatisch vorgenommen und der Nutzer erhält verlässliche Angaben zu Haltbarkeit der Kette und seine eingesetzten Leitungen.

Mithilfe des frei zugänglichen Online-Tools kann der Anwender sich vom Smartphone, Tablet oder Desktop sein Energiekettensystem auslegen. Ob freitragende, gleitende oder auch hängende Anwendung: Der Konfigurator ermittelt die Energiekette, die sich optimal eignet. Dazu muss der Nutzer einfach die unkonfektionierten oder konfektionierten Leitungen aussuchen, die Anwendungs- und Umgebungsparameter eingeben, sich für die passende Energiekette aus einer Vorauswahl entscheiden und diese konfigurieren.

Innerhalb des Konfigurators kann er dabei aus über 1300 hochflexiblen und von getesteten „Chainflex“ Leitungen sowie über 4200 konfektionierten „Readycable“ Antriebsleitungen wählen. Diese haben eine 36-monatige Garantie. Auf Basis der spezifizierten Leitungen und der Anwendungsdaten wie Bauraum, Bewegung sowie Umgebung der Energiekette gelangt der Kunde zur Auswahl seiner günstigsten Lösung aus einem Angebot von insgesamt 150.000 E-Ketten.

Innerhalb des Online-Experten kommt ein Innenaufteilungs-Konfigurator zum Einsatz. Dieser ermittelt mithilfe von künstlicher Intelligenz bzw. neuronalen Netzwerken in Sekundenschnelle für den definierten Leitungspool die passende Innenaufteilung. Dank einer integrierten Lebensdauerberechnung ist die Entscheidung für das optialste System einfach, denn das intelligente Tool überprüft die Konfiguration permanent nach Plausibilität.

Koax-Kabelkonfigurator für über 400 Steckverbinder

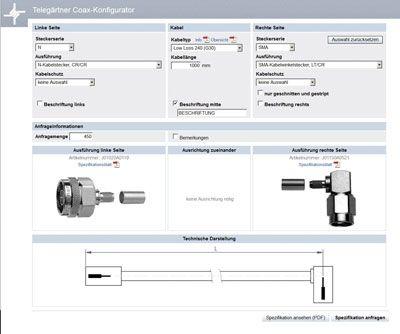

Kabelkonfigurator für Koax-Kabel 22.07.2016 | Telegärtner hat seinen Kabelkonfigurator für Koax-Kabel erweitert und erneuert. Das Tool zur Konfigurierung von über 400 Steckverbindern und Kabeltypen ist jetzt konsequent auf Benutzerfreundlichkeit ausgerichtet. Dazu wurde die Namensführung einheitlich strukturiert und die Unterscheidung zwischen Crimp-, Löt- und Klemm-Ausführungen geschärft. Neu aufgenommen sind 4.3-10, Mini HD-BNC und HF Semi Flex Kabel.

Mit wenigen Klicks können Besucher ohne Login maßgeschneiderte HF Kabelkonfigurationen einfach, schnell und unverbindlich erstellen. Schon nach wenigen Sekunden hat der Benutzer ein Datenblatt zur Verfügung, in dem alle wesentlichen Parameter enthalten sind. Zusätzlich erhält jede Konfiguration eine einzigartige Sachnummer. Die wird im Telegärtner-System gespeichert und identifiziert die Auswahl eindeutig. Während der Auswahl lassen sich jederzeit PDF-Datenblätter der ausgewählten Produkte ansehen und herunterladen.

Wesentlich erleichtert wird die Suche nach einer passenden Kabel-Steckverbinder-Kombination durch eine neue Nomenklatur. Die Namensführung ist klarer strukturiert und alphabetisch nach Anschlussart der Innen- und Außenkontaktierungen, Einbauart und sonstigen Eigenschaften angeordnet. Neu ist auch die bessere Unterscheidung zwischen Crimp-, Löt- und Klemm-Ausführungen.

Antriebstechnik

Den passenden Schleifring in 5 min online konfigurieren

Mit Schleifring Konfigurator in weniger als fünf Minuten den passenden Schleifring finden 23.06.2020 | Das Schleifring Portfolio ist besonders vielfältig und bietet viele Ausstattungsvarianten. Servotecnica sorgt jetzt mit einem Schleifring Konfigurator für den Durchblick. So lässt sich für nahezu jede Schleifring Anwendung das passende Produkt finden.

Der neue Schleifring Konfigurator (Bild oben) bietet auch die Möglichkeit, ohne persönliche Beratung vom Experten einen schnellen Überblick über die verfügbaren Schleifringe zu bekommen. Der Anwender stellt intuitiv die erforderlichen Schleifring Merkmale ein.

Anschließend kann er die verfügbaren Optionen vergleichen und einen passenden Schleifring wählen. Ein Kostenvoranschlag dafür kann angefordert werden. Für die Auswahl werden die benötigte Anzahl an Signal- und Energiestromkreisen, erforderliche Spannung und IP-Schutzklasse sowie verfügbare Sonderoptionen benötigt.

Für eine nötige Hohlwelle, lässt sich der erforderliche Bohrungsdurchmesser eingeben. Dann wird die verfügbare Auswahl angezeigt. Mit dem Schleifring Konfigurator findet man in weniger als 5 min ein passendes Modell. Der Konfigurator ist in englischer Sprache ausgeführt.

Elektrische Antriebe mit Online Konfigurator intuitiv auslegen

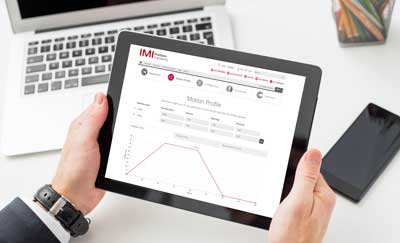

16.03.2020 | Elektrische Antriebe händisch auszulegen, ist zeitaufwändig und komplex. IMI Precision Engineering präsentiert dafür jetzt einen neuen Online Konfigurator. Damit können Anwender ihren elektrischen Antrieb schnell und flexibel konfigurieren. Mit dem neuen Auslegetool gehört die aufwendige Prozedur nun der Vergangenheit an. Der Online-Konfigurator für elektrische Zylinder und kolbenstangenlose Antriebe von IMI Norgren Elion erlaubt mit einer Fülle von Infos und Erfahrungsdaten die präzise und effiziente Auswahl des passenden Antriebs.

Bisher mussten Anwender eine Reihe von Elektromotor Attributen wie Antriebsgröße, Hub oder nötiges Drehmoment des Motors selbst kennen. Mit der Software gibt man schnell die gewünschten Anwendungsparametern wie Distanz, Last und Geschwindigkeit ein. Das Konfigurationstool übernimmt automatisch die optimale Auslegung für elektrische Antriebe. Während der Konfiguration von Antrieben können zusätzliche Komponenten Attribute wie Größe, Kommunikationsprotokolle oder zusätzliche Befestigungselemente spezifiziert und ausgewählt werden.

Auch wenn der Online Konfigurator für den elektrischen Antrieb nicht den persönlichen Support und die Beratung durch das technische Team von IMI ersetzt, würde es die Spezifikation des Antriebs wesentlich einfacher und schneller machen, weiß Simon Gass, Global Product Marketing Manager für Antriebe bei IMI Precision Engineering.

Der Online-Konfigurator für die Elektromotoren wird zeitgleich mit den elektrischen Antrieben der Baureihe IMI Norgren Elion gelauncht.

Motor- und Getriebeauslegung energieeffizient und kostenlos

02.03.2020 | Mit dem kostenlosen Motor Getriebe Konfigurator können Anwender direkt die kosten- und energieeffizienteste Motorkonfiguration und Getriebeauslegung für ihre Anwendung zusammenstellen. Das Neugart Calculation Program (NCP) gibt es als bedienfreundliches Konfigurationstool in der neuen Software-Version NCP 4.2.

Zum Beitrag

Der kurze Weg zur optimalen Antriebslösung

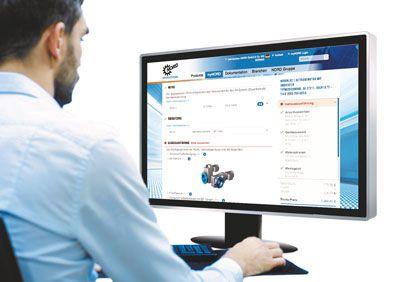

Nord Konfigurator 15.05.2019 | Effizient, transparent und 24/7 verfügbar: Im „my Nord“-Kundenportal können Anwender ihre benötigte Antriebslösung aus dem Standard-Produktportfolio, bestehend aus Getrieben, Motoren und Antriebselektronik von Getriebebau Nord online selber konfigurieren und bestellen.

Der Anwender wird Schritt für Schritt durch den Bestellprozess geführt. Zahlreiche Such- und Sortierfunktionen wie Motorleistung, Abtriebsdrehzahl oder Abtriebsdrehmoment erleichtern die Auswahl der passenden Antriebstechnik. Dank Plausibilitätsprüfung zeigt der Produktkonfigurator nur die Optionen an, die zu den bereits angegebenen Wünschen passen.

Über Infosymbole werden Erläuterungen zu den Konfigurationsmerkmalen angezeigt. Auch die Online-Konfiguration und Konformitätsprüfung von Atex-Getriebemotoren und die Konfiguration dezentraler Antriebstechnik oder Schaltschrankumrichter sind möglich.

Sämtliche Konfigurationsschritte werden auf nur einer Seite durchgeführt. Alle schon eingegebenen Spezifikationen sowie die noch zu wählenden Merkmale werden dabei übersichtlich in einer Box am rechten Fensterrand anzeigt und sind immer im Blick. Außerdem lassen sich 3D-Modelle, Umrisszeichnungen und Maßbilder der konfigurierten Antriebslösungen generieren. CAD-Daten können heruntergeladen und direkt ins CAD-Programm integriert werden. Bereits während der Konfiguration sind alle Einkaufspreise zu sehen, nach Abschluss lässt sich ein Angebot abrufen und der Bestellprozess auslösen.

Bestellungen können mit Auftrags- und Lieferstatus in Echtzeit verfolgt werden. Im Dokumenten-Center steht die zugehörige Produktdokumentation in vielen Sprachen bereit. Eine Teamfunktion erlaubt den gemeinsamen Zugriff aller mit Antriebstechnik betrauten Kollegen.

Quellenangabe: Dieser Beitrag basiert auf Informationen folgender Unternehmen: ACE Stoßdämpfer, Bosch Rexroth, Getriebebau Nord, Harting, Igus, IMI Precision, Misumi, Neugart, Servotecnica, Telegärtner.
