Druck- und Durchflussregelventile sparen bis zu 40 % Druckluft

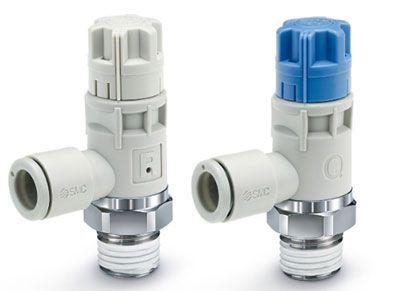

Kombinieren Anwender das Druckregelventil ASR und das Durchflussregelventil ASQ von SMC Pneumatik auf dem Zylinder ihrer elektrischen Antriebe, können sie den Eigenluftverbrauch um 40 % senken. Auch die Ansprechzeit beim Rückhub lässt sich erheblich verkürzen.

Darüber hinaus tragen die Regelventilserien ASR und ASQ in vertikalen Anwendungen dazu bei, die Hubbewegung zu harmonisieren und verhindern das ruckartige Anfahren. In Pressanwendungen können sie für eine schnelle Pressluftzufuhr am Hubende sorgen. Ventilkörper und Steckanschluss der neuen Regelventile sind 360° schwenkbar, so dass eine schnelle und einfache Montage gewährleistet ist.

Insgesamt umfasst das Sortiment der ASR/ASQ je 5 Modelle für die Anschlussgrößen R1/4, R3/8, R1/2 und für Schlauchdurchmesser von 6 bis 12 mm. Kunden können dabei zwischen Ventilen mit fixem oder variablem Einstelldruck wählen. Während die optionale Variante auf einen Druck von 0,2 MPa fest fixiert ist, kann der Druck bei den variablen Standardmodellen zwischen 0,1 und 0,3 MPa anwendungsspezifisch angepasst werden. Die Einstellung erfolgt manuell über einen Drehknopf mit dreiteiliger Skala.

Druckregelventil und Durchflussregelventil werden kombiniert auf Zylindern montiert. Dabei sitzt das Durchflussregelventil ASQ auf der Arbeitshubseite und das Druckregelventil ASR auf der Rückhubseite. Im Aufbau unterscheiden sich beide Ventilserien nur wenig: Die Druckregelventile der Serie ASR bestehen aus einem Regler mit Rückschlagventil und Drosselrückschlagventil. Die Durchflussregelventile der Serie ASQ enthalten ein Schnellversorgungs- und ein Entlüftungsventil sowie ein Drosselrückschlagventil. Das Einschraubgewinde ist mit Fluorpolymer beschichtet. Ventilkörper und Steckanschluss sind jeweils um 360° schwenkbar.
