Präziser Mini Linearschlitten für kleine Werkstücke

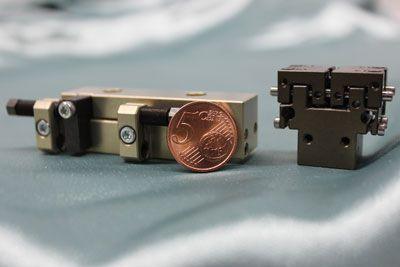

Die pneumatische Lineareinheit LSM-3 von Friedemann Wagner ist ein präziser und wiederholgenauer Mini-Linearschlitten zur pneumatischen Automation speziell kleiner Werkstücke. Die zu bewegende Last wird gleich von 2 Führungswagen mit abgedichteten Kugelumlaufführungen sicher geführt und getragen.

Hohle, gehärtete Anschlagschrauben bilden die Wiederholgenauigkeit von ±0,01 mm ab und dienen gleichzeitig der Aufnahme des Sensors. Mit diesen externen Anschlägen kann der Hub beiderseits um 15 mm verstellt bzw. beeinflusst werden.

Die Mini-Einheit gibt es in 3 Hublängen (20, 35 und 50 mm) sowie mit oder ohne montierte Stoßdämpfer. Die empfohlene Nutzlast beträgt mit 0,5 kg etwa das Fünffache des Eigengewichts.
