Drossel-Schwenkspannelement für die Geschwindigkeitssteuerung von Hydraulikflüssigkeit

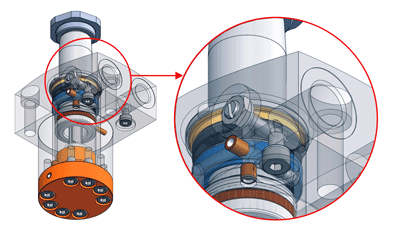

Hydrokomp zeigt eine innovative Lösung für die Geschwindigkeitssteuerung der Hydraulikflüssigkeit in Schwenkspannzylindern. Das Drossel-Schwenkspannelement (DSSE) zeichnet sich gegenüber herkömmlichen geschwindigkeitsgesteuerten Schwenkspannzylindern durch eine kompaktere, platzsparendere Bauweise aus. Das DSSE gewährleisten eine bessere Zugänglichkeit innerhalb der Werkstück-Geometrie bei geringerem Einbau-Aufwand und niedrigeren Investitionskosten.

Hydraulische Schwenkspannzylinder fixieren die zu bearbeitenden Werkstücke zwischen ihren Spanneisen in den Vorrichtungen. Ein hoher Volumenstrom des Druckerzeugers kann jedoch dazu führen, dass die Beschleunigungskräfte der Spanneisenmasse den mechanischen Schutzmechanismus im Schwenkspanner überlasten. Steuereinheiten, die sich am Zylinderkörper des Spannelementes befinden, sollen die Geschwindigkeit des Volumenstroms begrenzen und damit das Risiko von Folgeschäden an Werkstück oder Spanneisen vermeiden. Beim dem DSSE entfällt diese zusätzliche Steuereinheit, was den Platzbedarf verringert. Die Herstellkosten liegen um bis zu 40 % niedriger als die der zusätzlichen Steuereinheit. Ebenso wie der Investitionsaufwand reduziert sich der technische Aufwand.

Die patentierte automatisierte Kupplungsmechanik (AKM erübrigt beispielsweise an Drehtischen von Werkzeugmaschinen die sonst erforderliche Hubeinrichtung. Wechseltische oder Paletten lassen sich allein per radialem Verschieben mit dem Drehtisch kuppeln. Konventionell sind zum Verbinden und Trennen der Kupplungselemente Abstände zwischen diesen und dann Bewegungen der Elemente aufeinander zu und voneinander weg nötig. Diesen Aufwand an Bauteilen und Antriebsenergie sparen die Anwender der hydraulisch betätigten AKM. Hier genügt ein Spalt von bis zu 1 mm zwischen den Kupplungselementen, der die Drehbewegung im entkuppelten Zustand zulässt. Beide Kupplungsflächen sind stirnseitig eben, sodass der Anwender sie aus beliebigen Positionen ansteuern kann. Den Hub führt anschließend ein interner Bewegungskolben aus. Ein gezieltes Ansteuern einzelner Anschlüsse ist möglich.
