STECKVERBINDER
zur Verbindung von Kabel & Leitung
Single Pair Ethernet Steckverbinder, Push Pull Steckverbinder, Minatursteckverbinder oder Rechtecksteckverbinder für Maschinen und Anlagen

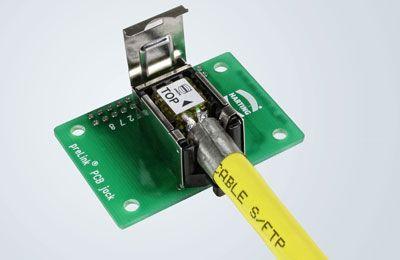

Bild: Harting
Steckverbinder | Elektrische Verbindungstechnik
Hier finden Sie Neuheiten und Weiterentwicklungen von Steckverbindern für den Maschinenbau und Anlagenbau wie u. a. Single Pair Ethernet Steckverbinder, Minatursteckverbinder, Push Pull Steckverbinder oder Rechtecksteckverbinder. Der Steckverbinder dient der Verbindung von elektrischen Kabel und Leitung zum Transportieren von Daten, Power und Signalen.
Steckverbinder 2025 – Das Wichtigste in Kürze
Die elektrische Verbindungstechnik, insbesondere die Steckverbinder, haben sich in den letzten Jahren signifikant weiterentwickelt. Die Innovationen in diesem Bereich werden durch den Bedarf an höherer Datenübertragungsgeschwindigkeit, miniaturisierten Geräten, Energieeffizienz, Modularität und Robustheit gegenüber Umwelteinflüssen getrieben. Hier ist ein Überblick über den aktuellen Stand und die Trends:
Die Single Pair Ethernet Technologie ermöglicht die Datenübertragung über nur ein Adernpaar, wodurch Steckverbinder kleiner und kostengünstiger werden. Mit dem Aufstieg des IoT gibt es einen wachsenden Bedarf an Steckverbindern, die eine Vielzahl von Sensoren und Geräten zuverlässig und energieeffizient verbinden.
Smart Connectors bzw. Steckverbinder mit integrierter Intelligenz z. B. in Form von Sensoren oder Chips bieten zusätzliche Funktionen, wie die Überwachung der Verbindungszustände oder Selbstheilungsmechanismen. Integrative Steckverbindersysteme bieten zusätzliche Funktionen wie beispielsweise integrierte Signalverarbeitung oder Power-over-Ethernet-Fähigkeiten.
Steckverbinder Neuheiten und Innovationen
Schauen Sie sich die neuesten Entwicklungen etwas genauer an:
Zuverlässige Steckverbinder für Energiespeicher
26.02.2025 | Die neuen BPC-Steckverbinder von Phoenix Contact wurden speziell für den Einsatz in Energiespeichersystemen entwickelt. Sie ermöglichen eine sichere und flexible Verbindung von Batteriemodulen und gewährleisten eine zuverlässige Leistungsübertragung unter anspruchsvollen Bedingungen.
Connecting the All Electric Society
05.02.2025 | Die Harting Industrial Ethernet Week bringt vom 25. bis 27.02. IIoT-Pioniere und Experten globaler Marktführern auf die Bühne. Die Digitalkonferenz zeigt Applikationen und Trends vor dem Hintergrund der Energiewende auf. Der Schwerpunkt fokussiert in diesem Jahr die wichtige Rolle von Industrial Ethernet als zentrales Nervensystem für nahtlose Datenkommunikation in der All Electric Society.
Einheitliches Steckgesicht – Profinet over SPE
19.11.2024 | Profibus & Profinet International präsentierte auf der SPS 2024 ein einheitliches Single Pair Ethernet (SPE) Steckverbinder-System für die industrielle Automatisierung. Dieser wichtige Meilenstein bringt die Miniaturisierung mit Hilfe von SPE einen entscheidenden Schritt voran.
Han High Power Konfigurator mit Schnellzugang
05.11.2024 | Harting hat seinen Han Stecker Konfigurator überarbeitet. Mit dem neuen High Power Konfigurator erhalten Ingenieure jetzt auch einen digitalen Schnellzugang zu Hochstrom- und Hochspannungsschnittstellen in der Energietechnik. Mit dem weltweit etablierten Tool mit monatlich tausenden gespeicherten und geteilten Konfigurationen profitieren Anwender von deutlich kürzeren Design-Ins.
Wire-to-Wire, Board-to-Board und Wire-to-Board
17.09.2024 | Mit dem Micro-Fit 3.0 Steckverbinder-System von Molex erweitert Rutronik sein Sortiment um eine vielseitige Lösung für zahlreiche industrielle Anwendungen. Diese kompakten, vollständig polarisierten Steckverbinder mit einem Rastermaß von 3 mm sind für Kabeldurchmesser von 18 bis 30 mm und eine Stromtragfähigkeit von bis zu 10,5 A ausgelegt.
Schnellrastende HF-Steckverbinder
20.02.2024 | IMS Connector Systems präsentiert die innovative Steckverbinder-Serie Medeasylock, speziell konzipiert für den Einsatz in medizintechnischen Anwendungen. Diese maßgeschneiderten Verbindungslösung wurde aus hochwertiger Messinglegierung gefertigt. Sie verfügt über einen einzigartigen Schnellrastmechanismus.
Elektrische Verbindungtechnik
Die elektrische Verbindungstechnik ist ein umfangreiches Feld, das viele verschiedene Komponenten und Techniken umfasst. Alle diese Elemente arbeiten zusammen, um sicherzustellen, dass elektrische Systeme effizient, zuverlässig und sicher funktionieren. Informieren Sie sich über die Neuheiten:
Industrie Steckverbinder | Für die wachsende Konnektivität
Es gibt viele verschiedene Steckverbinder, die alle eine Funktion haben: Sie verbinden Geräte. Die Anforderungen an sie steigen zunehmend im Zeichen der Industrie 4.0 Konnektivität: Miniaturisierung, Modularisierung, Individualisierung und Digitalisierung erfordern eine immer bessere Performance. Wir präsentieren hier die Neuheiten von Push-Pull, M12, CAT6, magnetischen, Hochleistungs-, Hybrid-, Rundsteck-, Rechtecksteck, Board-to-Board-, Bus- sowie USB Stecker, D Sub Stecker und Video Steckverbinder zahlreicher Verbindungsspezialisten.
Kabel und Leitungen | Adern der Industrie
Mit der Digitalen Transformtion werden Kabel und Leitungen zu Hightec Bauteilen in der Industrieumgebung. Sie finden hier z. B. spezielle Kabel für die Konnektivität in der Industrie 4.0 Fabrik oder elektrische Leitungen für robuste Anwendungen. Vielen fragen sich, was der Unterschied ist zwischen einem elektrischen Kabel und einer elektrischen Leitung? Die Anwort ist leicht.
Miniatur Steckverbinder für sichere Signalübertragung
Der Miniatur Steckverbinder Han DDD von Harting deckt die Miniaturisierung in Robotik und Automatisierungstechnik derzeit am konsequentesten ab. Das dreifache D steht für höchste Kontakt-Dichte. Die sichere Signalübertragung braucht nur zudem nur wenig Platz. Bei diesem Miniatur Stecker haben sich im Vergleich zum bisherigen Standard die Anzahl der Kontakte mehr als verdoppelt. Die Abmessungen und elektrischen Eigenschaften sind bei dieser Ausführung gleich geblieben.
Push-Pull M12 Stecker dank IEC 61076-2-010 jetzt einheitlich?
Bislang verfolgten die Steckverbinder Hersteller beim M12 Stecker mit Push Pull Verriegelung unterschiedliche Ansätze. Jetzt gibt es eine neue Norm, die sie zusammenbringen kann. Dirk-Peter Post von Harting und Jürgen Sahm von Phoenix Contact erläutern in einem Interview den Stand der Dinge und das Potenzial der IEC 61076-2-010, endlich einen brancheneinheitlichen Standard zu setzen.
Reihenklemmen | Für jede Anschlusstechnik
Was zeichnet eine Reihenklemme aus? Sie muss leicht zu verbinden und einfach wieder zu lösen sein. Kompakt für wenig Platz im Schaltschrank und vielseitig anpassbar sollte sie sein. Ideal sind Reihenklemmen mit einem Universalanschluss und wenn sie sich werkzeuglos montieren lassen. Dafür gibt es steckbare Varianten von Phoenix Contact oder Push-Pull-Ausführungen von Conta-Clip. Wir stellen Ihnen einige vor.
Single Pair Ethernet | für IIoT und Industrie 4.0
Single Pair Ethernet (SPE) bildet die Grundlage für die Infrastruktur, die das Industrial Internet of Things (IIoT) bzw. Industrie 4.0 möglich macht. SPE Leitungen lassen sich platz- und kostensparend installieren. Sie ermöglichen die direkte Kommunikation von der Cloud bis in die Feldebene. Mit nur einem Adernpaar werden Daten mit einer Geschwindigkeit von bis zu 1 Gbit/s übertragen. Nachfolgend finden viel Wissenswertes und Neuheiten des neuen Ethernet Standards.
Steckerhalter für große Steckverbindungen
Hebotec hat für extra große Steckverbindungen einen Steckerhalter zur sicheren Befestigung entwickelt. Der auf dem Hebofix-System basierende Steckerhalter Big bringt einen festen, sicheren Halt und wird als zweiteiliges Set mit integrierter Ausrichthilfe geliefert. Die Teile sind mit je einer M6-Zylinderschraube an einem Montageblech oder Träger zu befestigen.
Wago Gelbox schützt Verbindungsklemmen
Egal ob Kondenswasser, ein starker Niederschlag oder ein kräftiger Wasserstrahl auf Strom trifft, es kann es schnell zu einem Kurzschluss kommen. Ein bewährtes Mittel dagegen ist die Vergussmasse. Eine Alternative dazu bietet die Wago Gelbox. Mit diesen Gelboxen gelingt der Feuchtigkeitsschutz IPX8-zertifiziert noch schneller und einfacher und dennoch sicher.
Anwender berichten
Für ein Unternehmen gibt es nichts Wertvolleres, als dass ein Kunde über ihn berichtet, dass die Zusammenarbeit reibungslos funktioniert und die Qualität absolut überzeugt. Auch münden heute viele Anbieter-Kunde-Beziehungen in partnerschaftlicher Zusammenarbeit wie unsere nachfolgenden Applikationsberichte zeigen.
Transportsystem bei Beckhoff
Energieketten bei Igus
Roboter bei Kuka
Intralogistik bei SSI Schäfer
Anwendungen und Branchen
Steckverbinder spielen eine zentrale Rolle in einer Vielzahl von Branchen, wobei einige von ihnen besonders hohe Anforderungen an Zuverlässigkeit, Leistung und Robustheit stellen. So sind moderne Autos etwa mit einer Fülle von Elektronik von Infotainment-Systemen bis Fahrerassistenzsystem ausgestattet. Oder medizinische Geräte müssen oft strengen hygienischen Standards genügen.
Automobil
Ladestecker, Ladekabel | Für das Elektroauto
Welcher E-Auto-Besitzer möchte nicht immer eine effiziente, schnelle, zuverlässige und vorhandene Möglichkeit zum Laden seines Elektroautos haben? Und weil es immer wieder Neuentwicklungen bei Ladestecker und Ladekabel für Elektroautos gibt, möchten wir Ihnen diese hier vorstellen. Sie finden hier Typ 1 Stecker, Typ 2 Stecker, CCS Stecker, die zugehörigen Ladekabel und eine ins Guinessbuch eingetragene sowie andere Anwendungen.
HV-Stecker für Elektro- und Hybridfahrzeuge
Dräxlmaier präsentiert einen HV-Stecker (High Voltage) für branchenübergreifenden Einsatz wie Automobilindustrie, Schifffahrt oder Bahn- und Schienenverkehr. Der Hochvolt Steckverbinder wurde für Querschnitts-Bereiche von 16 bis 50 mm² in Aluminium- sowie Kupferleitungen entwickelt und erfüllt bei Spannungen bis zu 1000 V und hohem Gleichstrom alle Sicherheitsanforderungen.
Schnittstellen zur Energieverteilung in der Bahntechnik
Die Steckverbinder für die Energieverteilung im Schienenfahrzeug müssen besonders robust sein, sich schnell installieren und einfach warten lassen. Für die Bahntechnik hat Harting deshalb neue Schnittstellen entwickelt. Sie halten der anspruchsvollen Umgebung im Schienenverkehr stand und bleiben auch in den Unterverteilungen interoperabel. Und auch für die Passagiere ist gesorgt mit einer neuen Mini Ethernet Schnittstelle für Infotainment-Systeme.
Steckverbinder für die drei Zonen der Lebensmittelindustrie
Lebensmittel-Produzenten achten sehr auf die Sicherheit beim Einsatz von Steckverbindern in sensiblen Bereichen. Die Schnittstellen müssen mit all ihren Umrissen die gut abwaschbaren, glatten Oberflächen durchbrechen, denn man benötigt diese im produktnahen Bereich für die Reinigung. Für solche Einsatzfälle hat Harting einen Spezialsteckverbinder entwickelt. Der Han F+B hält einer intensiven Reinigung stand.
Steckverbinder für Medizingeräte und Wearables
Fischer Connectors präsentiert seine smarte Verbindungstechnik für elektronische Medizingeräte und Wearables. Die Steckverbinder sind sehr robust, zuverlässig, leicht bedienbar und zu reinigen und gut integrierbar besonders für die medizinischen Anwendungen. Die Stecker lassen sich zum Beispiel in chirurgischen Instrumenten, Diagnosegeräten, zahnmedizinischen und therapeutischen Apparaturen, Herzunterstützungssystemen und Einmal Geräten einbauen.
Steckverbinder für modulare Energiespeicher im Smart Grid
Eine Stromversorgung auf Basis regenerativer Energien benötigt elektrische Speicherkapazität, um Spannungsschwankungen im Netz aufgrund der fluktuierenden Erzeugung aus Sonne und Wind auszugleichen. Stromspeichersysteme erhöhen hier die Flexibilität. Für die Speicherschränke leistungsfähiger Speichersysteme liefert Harting die nötigen Schnittstellen für einen modularen Aufbau.
Steckverbinder Hersteller Know-how
Viele Unternehmen haben sich auf die Entwicklung und Herstellung von Industriesteckverbindern spezialisiert. Hier sind einige der bekanntesten Hersteller von Industriesteckverbindern:
- Amphenol ist Hersteller von Verbindungslösungen und Kabeln und ist auch in der Luft- und Raumfahrt sowie im Militär tätig.
- Belden ist ein globaler Anbieter von Verbindungslösungen, der auch Hirschmann-Steckverbinder herstellt.
- Binder ist spezialisiert auf Rundsteckverbinder für unterschiedliche Anwendungen.
- Harting ist ein international führender Anbieter von Verbindungstechnologie, insbesondere bekannt für seine Han-Steckverbinder-Reihe.
- Lapp produziert unter anderem auch robuste Steckverbinder für den industriellen Einsatz.
- Molex ist internationaler Hersteller von elektronischen, elektrischen und Glasfaser-Verbindungssystemen.
- Phoenix Contact ist bekannt für eine breite Palette von Verbindungslösungen, einschließlich Industriesteckverbindern.
- TE Connectivity, früher Tyco Electronics, bietet eine breite Produkte Palette für elektrische Verbindungslösungen in verschiedenen Branchen.
- Turck ist ein Hersteller von Automatisierungstechnik, der konfektionierbare Industriesteckverbinder anbietet.
- Weidmüller bietet eine breite Palette von Steckverbindern, elektronischen Schnittstellen und Verbindungslösungen an.
- Yamaichi Electronics ist bekannt für seine hochqualitativen Steckverbinder und Sockel für Anwendungen in Industrie-, Halbleiter- und Automobilindustrie.
Häufige Fragen
Was ist ein Steckverbinder?
Ein Steckverbinder verbindet die elektrischen Leiter über Formschluss von Stecker und Buchse. Die Anschluss Technik für die Industrie muss heute robust, flexibel und schnell lieferbar sein. Intelligent, kommunikativ, leicht einbaubar und global einsetzbar, das sind nur einige weitere Anforderungen von Steck Verbindungen, denn sie müssen zunehmend den Anforderungen der Industrie 4.0 entsprechen. Die elektrische Steckverbindung von heute ist also durchaus ein Hightech-Bauteil!
Wer hat den Steckverbinder erfunden?
Die genaue Erfindung des Steckverbinders kann nicht einer einzelnen Person oder einem bestimmten Datum zugeordnet werden, da es sich über die Jahre hinweg aus der Notwendigkeit heraus entwickelt hat, eine elektrische Verbindung einfach und sicher herstellen und lösen zu können. Es handelt sich eher um eine evolutionäre Entwicklung, die auf den wachsenden technologischen und industriellen Anforderungen der jeweiligen Zeit basiert. Die Entwicklung von Steckverbindern kann in verschiedene Phasen eingeteilt werden:
- Frühe Anfänge: Schon im späten 19. und frühen 20. Jahrhundert entwickelte sich mit der Einführung der Elektrizität in Haushalte und Unternehmen ein Bedarf an zuverlässigen und sicheren Methoden, um elektrische Geräte mit Strom zu versorgen. Dies führte zur Entwicklung der ersten einfachen Steckverbindungen.
- Telekommunikation: Mit der Expansion des Telefonnetzwerks im 20. Jahrhundert stieg der Bedarf an Steckverbindungen deutlich. Dies führte zur Entwicklung von spezialisierten Steckverbindern für die Telekommunikation.
- Militär und Luftfahrt: In den 1930er und 1940er Jahren führten militärische und luftfahrttechnische Anforderungen zur Entwicklung von robusten und zuverlässigen Steckverbindungen, die in rauen Umgebungen funktionieren mussten.
- Elektronik-Revolution: Mit dem Aufkommen der Elektronikindustrie in den 1960er und 1970er Jahren entstand ein enormer Bedarf an kleineren, präziseren und zuverlässigeren Steckverbindungen, was zu einer Explosion der Steckverbinder-Vielfalt und -Technologien führte.
Was zählt alles zur elektrischen Verbindungstechnik?
Die elektrische Verbindungstechnik umfasst eine Vielzahl von Komponenten und Methoden, die dazu dienen, elektrische Kontakte herzustellen und sicherzustellen, dass elektrische Ströme oder Signale sicher von einem Punkt zum anderen übertragen werden. Hier sind die wesentlichen Elemente der elektrischen Verbindungstechnik:
- Anschlussdosen und Verteilerkästen dienen als zentrale Verbindungspunkte für mehrere Kabel oder Leitungen, insbesondere in Gebäuden oder Anlagen.
- Isolatoren sind Materialien oder Geräte, die den elektrischen Kontakt zwischen Leitern verhindern, um Kurzschlüsse oder unerwünschte Strompfade zu vermeiden.
- Klemmen wie Schraubklemmen, Federklemmen und Stiftklemmen, werden in Schaltschränken oder auf Leiterplatten zur Verbindung von Drähten und Kabeln eingesetzt.
- Krimpen ist eine Methode, bei der Draht und Verbinder mechanisch zusammengedrückt werden, um eine feste und zuverlässige Verbindung herzustellen.
- Leiterplatten (PCBs) dienen dazu, elektronische Komponenten zu tragen und sie durch Ätzverfahren erzeugte Kupferbahnen elektrisch miteinander zu verbinden.
- Lötverbindungen: Hierbei werden zwei metallische Teile durch Schmelzen eines zusätzlichen Metalls oder einer Legierung, des Lotes, miteinander verbunden.
- Kabelschuhe dienen als Endstücke für elektrische Leiter, um sie mit Anschlusselementen wie Klemmen oder Schraubverbindungen zu verbinden.
- Kabel und Leitungen dienen als Übertragungsmedium für elektrische Energie oder Signale über längere Strecken.
- Relais und Schütze dienen dazu, größere Ströme mit Hilfe eines kleineren Steuersignals zu schalten.
- Schutz- und Erdungskomponenten umfassen Überspannungsschutzgeräte, Erdungsleisten und andere Elemente, die sicherstellen, dass elektrische Systeme sicher und innerhalb spezifizierter Grenzen arbeiten.
- Schalter und Taster sind Komponenten, die den Stromfluss starten oder stoppen können.
- Steckverbinder sind meistens modular aufgebaute Einheiten, die es ermöglichen, zwei oder mehr Kabel, Leiterplatten oder Geräte miteinander zu verbinden und wieder zu trennen.
