Miniatur SteckverbinderLogimat Halle 4, Stand D61

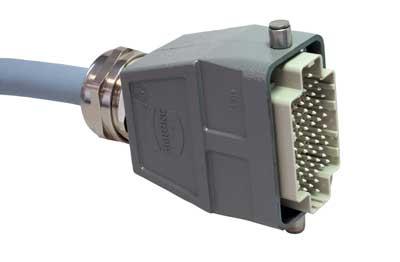

Der Miniatur Steckverbinder Han DDD von Harting deckt die Miniaturisierung in Robotik und Automatisierungstechnik derzeit am konsequentesten ab. Das dreifache D steht für höchste Kontaktdichte. Die sichere Signalübertragung braucht nur zudem nur wenig Platz. Bei diesem Miniatur Steckverbinder haben sich im Vergleich zum bisherigen Standard die Anzahl der Kontakte mehr als verdoppelt. Die Abmessungen und elektrischen Eigenschaften sind bei dieser Ausführung gleich geblieben.

Der Miniatur Steckverbinder Triple D überträgt mit maximal 107 Kontakten Signale oder Leistung. Die elektrische Leistung gleicht der des Schwesterprodukts Han DD mit max. 250 V / 10 A. Für die leichtere Handhabung in Robotik oder Automation bietet Harting entsprechendes Zubehör  wie Griffbleche und Führungsstifte oder Führungsbuchsen.

Miniatur SteckerDie höhere Kontaktdichte haben die Entwickler durch Aufbauten auf dem Miniatur-Steckverbinder realisiert, welche die Kriechstrecken zwischen den Kontakten verlängern. Die versetzte Anordnung der Steckverbinder Kammern vermindert den Abstand zwischen den Kontaktreihen. Der optimierte PE-Anschluss gibt mehr Isolierkörperfläche für zusätzliche Kontaktkammern frei.

Mit den Han DDD Miniatur Steckverbinder lässt sich der Bauraum in konventionellen Schaltschränken optimieren. Die Baumraum sparenden Anwendungen lassen sich überall dort umsetzen, wo elektrische Leistung und Signalübertragung gefordert sind.

Features vom DDD Miniatur Steckverbinder

  • Auf einer Fläche finden im Vergleich zum bisherigen Stecker Standard 130 % mehr Platz bei gleichbleibenden elektrischen Eigenschaften
  • Der Miniatursteckverbinder Han DDD senkt die Kosten, weil die Zahl der Kontakte je Schnittstelle steigt.
  • Die Kabelmontage erfordert kein zusätzliches Werkzeug z. B. für das Anbringen der Ader-Endhülsen der PE-Kontakte.
  • Der Einsatz von Han DDD beschleunigt die Montage: Dank der einheitlichen Verbindungstechnik lassen sich mit Han D schnell die nötigen Kabel Strecken zu Roboter und Maschine verlegen.

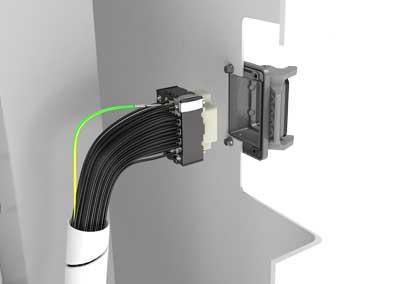

Montage und Demontage DDD Miniatur Steckverbinder


Online Konfigurator          Aufbau eines Steckverbinders          Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!
