Profisafe-Modul für sichere Kommunikation im Profinet-Netzwerk

Details: Veröffentlicht: 11.07.2019; Zuletzt aktualisiert: 20.11.2022; Zugriffe: 5298

Die funktionale Sicherheit von Maschinen und Anlagen ist in der Produktion von zentraler Bedeutung. Die Optionsbaugruppe „SK TU4-PNS“ von Getriebebau Nord unterstützt die einfache Implementierung von sicheren Reaktionen. Zusammen mit einer sicheren PLC kommuniziert die Antriebselektronik so zuverlässig im bestehenden Profinet-Netzwerk via Profisafe.

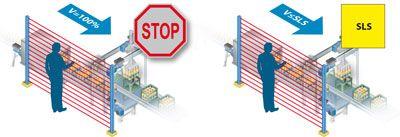

Funktionale Sicherheit gewinnt immer mehr an Bedeutung als ein grundlegender Bestandteil im zeitgemäßen Maschinen- und Anlagendesign. Aktuell liefert der Antriebsspezialist in diesem Umfeld Frequenzumrichter mit integriertem STO und SS1. Sicherheitsgerichtete Kommunikation sowie sichere Bewegungsfunktionen gemäß der IEC 61800-5 bedient werden mit der Profisafe-Baugruppe SK TU4-PNS bedient. Funktionen wie SLS (Safety Limited Speed), SSR (Safe Speed Range), SDI (Safe Direction), SOS (Safe Operation Stop) und SSM (Safe Speed Monitor) lassen sich integrieren und erweitern die sicheren Stoppfunktionen der Antriebe.

Frequenzumrichter Neuheiten: dezentral, vernetzt mit App uvm.

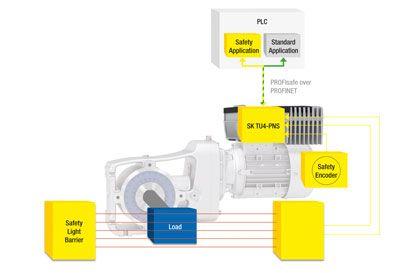

Die Profisafe-Busschnittstelle überwacht die sichere Einhaltung der Grenzwerte und stellt die sicheren Ein- und Ausgänge bereit. Bei Über- oder Unterschreiten eines Grenzwerts schaltet die Busschnittstelle in einen sicheren Zustand. Alle Ausgänge werden spannungsfrei geschaltet, Eingangsinformationen werden zurückgesetzt und an die übergeordnete sicherheitsgerichtete Steuerung übertragen. Diese ist für den Einsatz der Profisafe-Baugruppe grundsätzlich erforderlich.

Die Integration der Sicherheitsfunktionen in den Antrieb bietet zahlreiche Vorteile gegenüber einer Antriebslösung mit diskreter Sicherheitstechnik. Es wird weniger Bauraum benötigt, die Anzahl an externen Sicherheitskomponenten ist geringer und das System ist modular skalierbar. Auch wird der Verdrahtungsaufwand auf ein Minimum reduziert, da nur ein Netzwerkkabel erforderlich ist. Weiterer Pluspunkt ist die globale Verfügbarkeit der sicherheitsgerichteten Maschinendaten.
