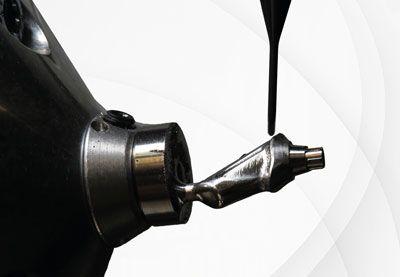

zorn0219Je kleiner das Werkstück, desto anspruchsvoller ist die Maßhaltigkeit, dies gilt insbesondere auch für den Einsatz im Dentallabor. Solider Naturstein gibt dem Mikrobearbeitungszentrum Zorn „Microone“ die dafür nötige Stabilität. Die Microone bietet für die dentale Implantat Technologie eine 5-Achs-Simultanbearbeitung und CAM/CAD gefertigte individuelle Abutments.

Das modulare Mikrozerspanungssystem kommt mit einer Stellfläche von nur 0,9 m² aus. Seine Positioniergenauigkeit ist gemäß VDI/DGQ3441 für die linearen Achsen X und Y besser als 5 µm. Der Fehler der optionalen Rundachsen B und C liegt unter fünf Gradsekunden. Möglich wird diese Maßhaltigkeit nicht zuletzt durch das Chassis des 650 kg schweren 5-Achsen-CNC-Bearbeitungsmoduls.

Es ist solider Granit, wie er etwa auch bei optischen Bänken oder Anreißplatten zum Einsatz kommt. Der hochpräzise geschliffene Naturstein absorbiert sämtliche, während der Bearbeitung entstehenden Vibrationen der Microone. Ebenso dämpft er alle Erschütterungen die von außen eindringen. Dank der, gegenüber Metallen, äußerst geringen thermischen Ausdehnung (0,69 mm/m/100 °C) und minimalen Wärmeleitfähigkeit (2,8 W/(m*K)) ist dieses Fundament nahezu spannungsfrei und bleibt über lange Zeit formstabil. Wodurch eine maximale Wiederholgenauigkeit garantiert ist.

Sowohl die linearen Hauptachsen X und Y, wie auch die Rundachsen B und C werden direkt angetrieben. Diese Art des Antriebs ist frei von Umkehrspielen und erzeugt durch den geringeren Anteil an bewegten Massen auch deutlich weniger Vibrationen, als etwa indirekte Spindelantriebe. Integrierte direkte Messsysteme verbessern die Positioniergenauigkeit zusätzlich. Alle Achsen, wie auch die Bearbeitungsspindel, werden mittels Wasserkühlung auf dem gleichen Temperaturniveau gehalten. Auch das modulare Konzept der Microone hilft gegen Einfluss von Störfaktoren, weil die Bearbeitungseinheit separat von der Versorgungsgruppe aufgestellt werden kann.

Ein massives Chassis aus Granit gibt der Maschine mechanische sowie thermische Stabilität. Durch seine hohe Eigensteifigkeit absorbiert der Naturstein sämtliche Vibrationen.
