Igus Drehkranz und wartungsfreie Rundtischlager
- Details
- Zugriffe: 6046
Igus Drehkranz- und Rundtischlager zeichnen sich durch ihre wartungsfreien Polymerkomponenten aus. Neueste Entwicklung ist ein Drehkranzlager aus einen Holz-Plastik-Gemisch. Die integrierte Sensorik Isense ermöglicht eine präzise Überwachung und Früherkennung von Verschleiß. So können präventive Maßnahmen schon im Vorfeld ergriffen und Maschinenstillstand vermieden werden. Der Artikel stellt die neueste Entwicklungen aus Köln vor.
Inhalt
- Nachhaltiges Drehkranzlager aus Holz und Kunststoff
- Intelligenter gleitgelagerter Drehkranz für vorausschauende Wartung
- Geteilte Rundtischlager zur Montage an fixierten Wellen
- Robuste und wartungsfreie Rundtischlager
Nachhaltiges Drehkranzlager aus Holz und Kunststoff
10.06.2024 | Igus präsentierte auf der Hannover Messe 2024 ein innovatives Drehkranzlager (Bild oben) aus Wood-Plastic-Composite (WPC). Mit einem Mix aus 50 % Holz und 50 % Hochleistungskunststoffen bietet das neue PRT Drehkranzlager Iglidur eine umweltfreundliche und kosteneffiziente Lösung für industrielle Anwendungen.
Das neue Drehkranzlager vereint die Vorteile von Holz und Kunststoff und ermöglicht eine schmierfreie, wartungsarme Nutzung bei gleichzeitig hoher Festigkeit und Langlebigkeit. Der Igus Drehkranz besteht aus einer Mischung aus Holzfasern und Iglidur Hochleistungskunststoffen. Der Holzanteil verleiht dem Lager ein natürliches Aussehen und trägt zu einem reduzierten CO2-Fußabdruck bei. Mit nur 0,0577 kg CO2-Emissionen setzt das Lager einen neuen Standard für Nachhaltigkeit in der Industrie. Vergleichsweise besitzt das PRT-02-30-ECO, welches bereits aus 97 % Regranulat besteht, ein CO2-Äquivalent von 0,819868 kg.
Die Einführung dieses innovativen Lagers zeigt, wie nachwachsende Rohstoffe effektiv in der industriellen Produktion eingesetzt werden können. „Als Kunststoffexperte wagen wir uns jetzt auch in den Bereich Holz. Im letzten Jahr haben wir erstmalig Holzwellen für unsere Linearführungen als mögliche Laufpartner vorgestellt. In diesem Jahr integrieren wir das Holz direkt in unsere Produkte“, sagt Marc Trenkler, Produktmanager bei Igus. Das Lager ist speziell für die PRT 02 Baugröße entwickelt worden und stellt eine preisgleiche Alternative zu herkömmlichen Low-Cost-PRTs aus Kunststoff dar, ohne Einbußen bei der Leistung.
Das neue WPC-Drehkranzlager eignet sich für Anwendungen in der Möbeltechnik und anderen Bereichen, die einfache Verstellungen und robuste Konstruktionen erfordern.
Intelligenter gleitgelagerter Drehkranz für vorausschauende Wartung
22.09.2017 | Die schmier- und wartungsfreien Polymer-Rundtischlager (PRT) von Igus werden bevorzugt in Anlagen eingesetzt, in denen große Robustheit und Belastbarkeit gefordert sind. Damit das Polymer Drehkranzlager nicht ausfällt und die Anlage nicht ungeplant stillsteht, hat der Kunststoffspezialist das intelligente „Isense PRT“ entwickelt. Dieses misst mit einem Sensor den Abrieb des Lagers und zeigt einen erforderlichen Austausch rechtzeitig an.
In Bedienpulten, Schweißanlagen, Takttischen oder auch in Kettensägen: finden sich gleitgelagerte Drehkränze, die hohe Zuverlässigkeit fordern – oft gepaart mit hohen Taktzahlen und Belastungen. Die Iglidur Polymer Rundtischlager (PRT) besitzen radial und axial wirkende Gleitelemente zwischen den aus Aluminium oder Edelstahl gefertigten Iglidur PRT Innen- und Außenringen des Lagers.
Wartungsfreie Polymer Gleitlager

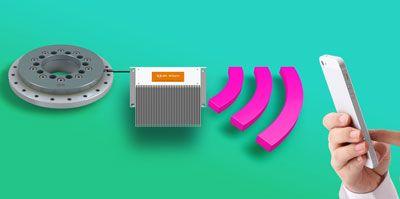

Die wartungsfreien Gleitelemente aus dem Hochleistungskunststoff Iglidur J sorgen dafür, dass Reibung und Verschleiß ohne Einsatz von Schmierung minimiert wird. Beim intelligenten Rundtischlager Isense PRT.W misst ein in einer Einfräsung unter den Gleitelementen montierter Verschleißsensor die aus dem Abrieb der Kunststoffgleitelemente resultierende axiale Absenkung des PRT-Kopfrings und gibt die Informationen an das Kommunikationsmodul „Icom“ weiter“.
Im Abgleich mit einer vorab anwendungsbezogenen ermittelten Verschleißrate lässt sich der erforderliche Austausch dann über das Modul rechtzeitig anzeigen. Das Kommunikationsmodul empfängt die Daten des Sensors und sendet die Informationen via WLAN an die gewünschten Endgeräte des Anwenders. Ein rechtzeitiger Austausch ohne ungeplanten Maschinenstillstand wird so gewährleistet und trägt zu einer erhöhten Sicherheit in der Produktion bei.
Unter dem Produktfamiliennamen Isense hat der Motion Plastics Spezialist in den letzten Jahren unterschiedliche Sensoren und Überwachungsmodule entwickelt, die Kunststofflösungen intelligent machen und Produktionsprozesse einfacher und sicherer gestalten. Neben dem Isense PRT.W gibt es auch Messsysteme für die „Drylin“ Linearführungen, Energieketten und Leitungen.
Geteilte Rundtischlager zur Montage an fixierten Wellen
11.06.2015 | Radial-Axial Gleitlager werden meist komplett zusammengesetzt axial auf eine Fläche aufgeschraubt, so üblicherweise auch beim Polymer Rundtischlager (PRT) von Igus. Aufgrund einer Kundenanfrage hat der Kunststoffspezialist jetzt ein teilbares „Iglidur PRT“ entwickelt, damit dessen besondere Konstruktion unkompliziert realisiert werden konnte.
Gewöhnlich werden Lager bei der Montage über eine Welle geschoben und dann platziert. Bei Mittel- oder Stützlagern ist dies jedoch nicht ohne weiteres möglich, weil die Welle bereits beidseitig fixiert ist. Ein Igus Kunde hatten einen Bedarf, ein Rundtischlager teilbar auszuführen. Er wollte das Rundtischlager ohne viel Aufwand an Ort und Stelle montieren.
Die bekannten Iglidur PRTs Rundtischlager haben zwischen Innen- und Außenring aus Aluminium eine schmierfreie Gleitfolie. Diese minimiert die Reibung zwischen den beiden Ringen. Für den Kunden entwickelten die Igus Ingenieure nun ein geteiltes Rundtischlager.
„Bei dieser Neuentwicklung wurde das Iglidur PRT so konstruiert, dass es beispielsweise um ein Rohr oder eine Welle herum gelegt und anschließend wieder in seine Ringform geschlossen werden kann“, erklärt Gerhard Baus, Prokurist Gleitlager bei Igus. „Die Bewegung zwischen Innen- und Außenring kann anschließend in der gewohnten Weise durchgeführt werden.“
Gleitelemente beim geteilten Rundtischlager
Im Gegensatz zu den gewohnten PRTs konnten für diese Sonderlösungen nicht die üblichen Gleitelemente verwendet werden, da diese beim Teilen des Gehäuses nicht in ihrer Position geblieben wären. Stattdessen kommt in diesem Fall das schmierfreie Tribo-Tape aus Iglidur A160 zum Einsatz. Die selbstklebende Folie ist 0,5 mm dick und kann einfach zugeschnitten werden. Wie die Gleitelemente aus Iglidur J ist auch das Tribo-Tape selbstschmierend. Es benötigt daher keine Wartung und ist FDA-konform.
Die neue Bauform geteilter Polymer-Rundtischlager gibt es auf Anfrage. So können alle besonderen Anforderungen der Anwendung bei der Auslegung kundenspezifisch berücksichtigt werden.
Robuste und wartungsfreie Rundtischlager
31.03.2010 | Die schmier- und wartungsfreien Polymer-Rundtischlager von Igus als einbaufertige Lösungen ersetzen kugelgelagerte Rundtische oder Drehverbindungen. Bei dem breiten Anwendungsspektrum handelt es sich meist um schwenkende Applikationen. Die robusten und dennoch leichten „iglidur PRT“-Rundtischlager sind korrosionsfrei. Die Gleitelemente werden aus dem tribo-optimierten Spezialwerkstoff „iglidur J“ gefertigt.
Die Rundtischlager laufen absolut schmiermittel- und wartungsfrei. Alle Gehäuseteile sind aus Aluminium gefertigt (es gibt auch V4A-Edelstahlversionen), die Gegenlaufflächen der „iglidur“-Gleitelemente sind hartanodisiert. Alle Verbindungsschrauben sind aus rostfreiem Stahl. Die Rundtischlager weisen eine hohe Steifigkeit auf, sind einfach zu montieren, hoch verschleißfest und die wartungsfreien Gleitelemente austauschbar.
Es gibt sie in sieben Größen, entweder als beschriebene robuste Standardversion (Bauform 01) oder als 200 g leichte und besonders kostengünstige Bauform 02 (hier sind die Kopfringe aus „iglidur J4“ und laufen schmierfrei direkt gegen den Außenring). Als Zubehör werden Handklemmung, Antriebszapfen und Distanzringe angeboten. Als Sonderlösungen stehen FDA-konforme Rundtisch-Gleitlager (Gleitelemente aus „iglidur A180“) und hoch chemikalienbeständige, bis 180 °C einsetzbare Rundtische (Gleiter aus „iglidur H1“).
Rundtisch Systeme für die Genauigkeitsanwendungen
Das Einsatzspektrum der schmierfreien Polymer-Rundtischlager ist sehr unterschiedlich. Es reicht von sauberen Anwendungen z.B. in der Medizintechnik oder der Messtechnik bis hin zu Umgebungsbedingungen mit extremem Schmutz, etwa in Gießereien. Zahlreich handelt es sich dabei um Schwenkanwendungen (vor-, zurück-, im Aussetzbetrieb schwenkend) an Montagearbeitsplätzen bzw. innerbetrieblichen Fördereinrichtungen, wie etwa Takttische und Vorrichtungsbau. Ein Großteil dieser Anwendungen wird manuell angetrieben.
Aktuell beobachtet der Hersteller einen Trend hin zu Systemen mit individuellen Anbindungsmöglichkeiten für Antriebe über Verzahnung. Dafür bieten die Kölner u. a. die Bauform 01 jetzt auch mit aufgesetztem Zahnrad. Die Rundtisch-Innendurchmesser betragen 20 bis 300 mm, wobei der „PRT-01-300“ für axialstatisch 15 t Belastung ausgelegt wurde.
