Ein Industrie-PC ist ein spezialisierter Computer, der für anspruchsvolle industrielle Anwendungen konzipiert ist. Durch seine Robustheit, Zuverlässigkeit und Erweiterbarkeit eignet er sich für eine Vielzahl von Anwendungen, bei denen herkömmliche Computer nicht ausreichen. Er ist in der Lage, auch unter extremen Bedingungen zu arbeiten. Industrie-PCs sind unverzichtbare Werkzeuge in der modernen Automatisierungstechnik und tragen entscheidend zur Effizienz und Sicherheit industrieller Prozesse bei. Hier finden Sie ein paar Neuheiten.
Inhalt
- Ex geschütztes Tablet mit Augmented Reality Qualitäten
- Eigensicheres Ex-Smartphone für 5G
- Holografisches Touch Display vermeidet Infektionsgefahr
- Spezielle HMI / PLC Serie für die Lebensmitteltechnik
- Lüfterloser Industrie-PC zur Integration in die Maschine
- Monitorhalterung mit wenig Platzbedarf und neuem Zubehör
- Smartphone für Atex Zone 1/21 und Div. 1
- Smartwatch für explosionsgefährdete Bereiche
Ex geschütztes Tablet mit Augmented Reality Qualitäten
09.04.2024 | Pepperl+Fuchs ergänzt seine „Tab-Ex“ Tablet-Serie um das Gerät "Tab-Ex 04 Pro DZ2 / D2". Dieses basiert auf dem robusten Samsung Galaxy Tabactive4 Pro. Es verfügt über einen hellen, aber leichten 10“ Touchscreen mit 480 nit und neuester Hardware sowie Konnektivitätsstandards. Das moderne Tablet ist sehr leistungsstark für innovative Anwendungen wie Augmented Reality.
Eigensicheres Ex-Smartphone für 5G
06.11.2023 | Mit dem eigensicheren Smart-Ex 03 stellt Pepperl+Fuchs auf der SPS 2023 ein 5G- und Wi-Fi 6-fähiges Industrie Smartphone vor. In dem 6-Zoll-Android-Smartphone werden der globale, kundennahe Support mit dem Know-how von Ecom Instruments vereint.
Holografisches Touch Display vermeidet Infektionsgefahr
28.04.2021 | Hy-Line hat ein Touch Display für holografische Eingabe entwickelt. Das Terminal vermeidet so Infektionsgefahr durch Anfassen. Berührungslos und allein durch Markieren virtueller Schaltflächen in der Luft lassen sich so Geräte bedienen. Anwendungen finden sich überall dort, wo die Übertragung von Viren und Bakterien vermieden werden müssen.
Egal ob im Aufzug, beim Check-in-Schalter, am Verkaufsautomaten oder zum Lesen der Speisekarte im Restaurant: Über das neue Touch Display geben Nutzer berührungslos ihre Wünsche ein. Das Ticket erhält man schließlich, ohne das Ziel auf der Touch Display Oberfläche eingeben zu müssen. Man bezahlt mit der Kreditkarte ohne Eintippen einer PIN.
Technik vom Holografie verwandten Touch Display
Die Technik des holografischen Touch Displays kombiniert einen Infrarotsensor mit einem optischen 3D-Element aus Japan. Das Touch Display kann überall dort nachgerüstet werden, wo ein Videosignal und ein USB-Anschluss für den Touchscreen zur Verfügung stehen.
Bei dem holografischen Terminal handelt es sich im physikalischen Sinne bei der Darstellung des virtuellen Bildes nicht um ein Hologramm. Denn es werden bei diesen Touchscreens kein monochromatisches, kohärentes Licht verwendet und das Bild präsentiert sich nicht abhängig vom Betrachtungswinkel.
Jedoch haben die Entwickler eine spezielle Materialeigenschaft ausgenutzt, welche die diffus ausgehenden Lichtstrahlen konvergent am Ort des virtuellen Bildes bündelt. Dazu wird der Inhalt der Bildquellen (Displays) durch eine spezielle grafische Platte gelenkt. Neben der Winkelablenkung erfolgt hier eine konvergente Bündelung der Strahlen. So entsteht der Eindruck einer freischwebenden Darstellung vom Touchscreen.
Touchscreen Luminanz von 1000 erforderlich
Bei der Integration müssen die optischen Gesetzmäßigkeiten für den Strahlengang und die Reflexionen beachtet werden. Weil durch die Konversion die Helligkeit abnimmt, muss das Touch Display eine hohe Luminanz von etwa 1000 cd/m² haben.
Unterhalb des virtuellen Bildes befindet sich ein Infrarot Touchsensor. Beim Berühren des Bildes wird sein Strahlengang unterbrochen. Diese Unterbrechung wird als sogenanntes Touch Ereignis ausgewertet. Dieses kann sein Single Touch, Multi-Touch oder Geste.
Der Effekt des Touchscreens ist verblüffend. Nutzer erkennen ihn auf Anhieb und müssen nicht angeleitet werden. Damit eignet sich der holografische Touchscreen auch für einen Einsatz in der Öffentlichkeit.
Spezielle HMI / PLC Serie für die Lebensmitteltechnik
16.11.2020 | Turck erweitert seine TX700 Human Machine Interface (Mensch-Maschine-Schnittstelle), kurz HMI bzw. Programmable Logic Controller, kurz PLC Geräteserie. Für Anlagen in der Lebensmittelindustrie sind das zwei Varianten der TX700FB, (Food & Beverage). Hinzu kommen zwei Versionen mit besonders hellen Displays für bessere Sonnenlichtlesbarkeit TX700HB, (High Brightness).
Die FB-Geräte gibt es in den Bildschirmdiagonalen 7“ und 15“, die HB-Varianten in den Größen 7“ und 10“. Die HMI / PLC FB Interfaces entsprechen den Anforderungen für hygienisches Design DIN EN1672-2 und der EHEDG/FDA 21 CFR 177.2006. Sie verfügen über eine Edelstahlfront mit Polyesterbeschichtung. Frontseitig erzielen sie die Schutzart IP69K. Damit sind die Geräte unter Hochdruck bis 80 °C wasserdicht. Zusätzlich sind die FB-Produkte beständig gegen Säure und Chemikalien.
Die HMI / PLC High Brightness Interfaces eignen sich mit ihrem extra hellen Display mit bis zu 800 Cd/m² besonders für Outdoor Anwendungen. Die Displays der Mensch-Maschine-Schnittstelle wurden mit dem Liquid Bonding (LOCA) hergestellt. Das Verfahren zur Bildschirmveredelung gestattet durch verminderte Reflexionen und Lichtbrechung einen besseren Kontrast und größere Helligkeit. Die HB HMI / PLC sind dank ihres Ganzmetallgehäuses widerstandsfähig gegen mechanische Einwirkungen.
Als IIoT Gateway bzw. Edge Controller nutzbar
Die Interfaces der Serien TX100, TX200, TX500 und TX700 können zur Visualisierung dienen und lassen sich auf Wunsch mit dem TX Visupro von Turck auch ohne Codesys als IIoT Gateway bzw. Edge Controller nutzen.
Neben den klassischen HMI Protokollen für die Anbindung an Steuerungen wie von Beckhoff, Siemens oder Rockwell unterstützt TX Visupro auch MQTT oder OPC UA als Server und Client. Die HMI / PLC Geräte kommunizieren mit bis zu acht Protokollen parallel. Über diese Gateway Funktion lassen sich so auch Daten zwischen verschiedenen Steuerungen oder Endgeräten austauschen.
Lüfterloser Industrie-PC zur Integration in die Maschine
16.04.2020 | Beckhoff präsentiert mit dem Ultra-Kompakt Industrie-PC (IPC) C7015 (Bild oben) ein dezentral installierbares Edge Device in Schutzart IP 65/67 zur Direktmontage in die Maschine bzw. Anlage. In seiner Funktion als Steuerungsrechner reduziert der IPC den Schaltschrankplatz, vereinfacht das Design der Maschine und gestattet nachträgliche Erweiterungen der Anlage. Der nur 85 x 167 x 43 mm kleine und lüfterlos arbeitende Industrie Computer eignet sich für die Montage vor Ort im Feld.
Der C7015 ist mit einer leistungsfähigen Intel-Atom-Multicore CPU mit bis zu vier Prozessorkernen ausgestattet. Damit lassen sich deutlich komplexere Applikationen als mit konventionellen ARM basierten Edge Devices realisieren. Eine dezentrale Datenvorverarbeitung sowie die Erfassung großer Datenmengen sind ebenfalls möglich.
In Schutzart IP 65/67 ausgeführt hält der IPC auch den Anforderungen im rauen Maschinenumfeld stand.
Dezentrale Maschinensteuerung mit Ethercat P
Der Industrie-PC eignet sich als hochfunktionale Maschinensteuerung. Der eingesparte Schaltschrankplatz wird verstärkt mit dem Einsatz weiterer Komponenten von Beckhoff in hoher Schutzart. In Frage kommen hier z. B. das dezentrale Servoantriebssystem AMP8000 und die Ethercat-P-I/O-Module der EPP-Serie. Das Maschinenkonzept lässt sich so deutlich vereinfachen und der Aufwand für nachträgliche Erweiterungen wie der Ergänzung einer Energiedatenerfassung minimieren.
Smartwatch für explosionsgefährdete Bereiche
Der integrierte Ethercat P-Anschluss des Industrie-PC eröffnet neue Möglichkeiten für einen effizienten Sensor-/Aktor-Anschluss über die IP-67-geschützten EPP-Module. Komplexe Diagnose- bzw. Condition-Monitoring-Aufgaben sind dezentral umsetzbar. Bei Bedarf lassen sich weitere EPP-Module anbinden.
Monitorhalterung mit wenig Platzbedarf und neuem Zubehör
05.02.2020 | Norelem hat sein Sortiment der Monitorhalterung um ein besonders kompaktes Modell ergänzt. Die neue Monitorhalterung ist um 50 mm kürzer als die bislang erhältliche Ausführung. Sie eignet sich somit sehr gut für Anwendungen, bei denen wenig Platz für PC und Monitor zur Verfügung steht. Neues Zubehör ist ebenfalls verfügbar. Tragarme, eine Tablethalterung und eine Tastaturablage erweitern Aktionsradius und Flexibilität.
Die Monitorhalterungen lassen sich an 30 mm Vierkantrohr oder über entsprechende Reduziereinsätze auch an Rundrohren mit Durchmesser 20, 25 oder 30 mm vibrationssicher befestigen. Das Kugelgelenk am Monitor ermöglicht einen Schwenkbereich von 60° bei einer statischen Belastung von max.10 kg. Die Monitore werden über die integrierte Universalplatte angeschlossen. Alternativ lassen sich auch Vesa 50/75- bzw. Vesa 75/100-Anschlussplatten nutzen.

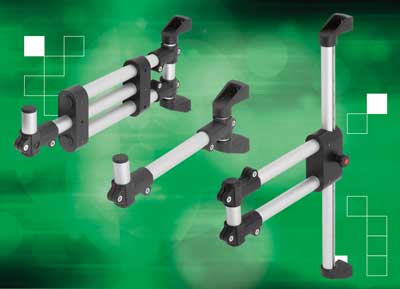

Tragarm für den Bildschirm
Neu im Sortiment von Norelem sind zudem verschiedene Tragarme für den Bildschirm, die es auch höhenverstellbar gibt. Mit den neuen Tragarmen für Monitore lässt sich der Aktionsradius die Monitor Halterung um bis zu 720 mm erweitern.
Das teleskopierbare Modell der Monitorhalterungen sorgt für noch mehr Flexibilität am Arbeitsplatz. Anwender können die Tragarme auch miteinander kombinieren. Es lassen sich in Schalt- und Überwachungsanlagen mehrere Monitore nebeneinander oder übereinander anordnen.
Ergonomischer Arbeitsplatz und richtig Sitzen im Homeoffice
An den Tragarmen kann eine Tastaturablage befestigt werden, die ebenfalls neu ist. Mit der neuen Tablethalterung sind Tablets einfach fixierbar. Die Halterung ist für Bedienteile mit einer Größe von 125 bis 200 mm und einer maximalen Stärke von 13 mm konzipiert. Über einen Drehgriff auf der Rückseite können Anwender den Klemmbereich stufenlos von Hand einstellen. Die Montage der Tablethalterung erfolgt mittels Schrauben direkt auf dem Universalflansch vom Monitorhalter. Schaumstoffpolster gewährleisten einen sicheren und beschädigungsfreien Halt vom Monitor.
Smartphone für Atex Zone 1/21 und Div. 1
16.10.2019 | Ecom präsentiert die neue Generation seiner eigensicheren 4G / LTE Android Smartphone Serie Smart-Ex. Das eigensichere Smartphone Smart-Ex 02 vereint Ex-Schutz, moderne Funktionen und ein benutzerfreundliches Design. Mit leistungsstarken Features ist das ergonomische Smartphone das fortschrittlichste explosionsgeschützte Smartphone für die Atex Zone 1/21 und Div. 1.
Smartwatch für explosionsgefährdete Bereiche
Sichere und schnelle Kommunikation über Sprachsteuerung und Handgelenk: Mit der neuen Smart-Ex Watch 01 ergänzt die Pepperl+Fuchs-Marke Ecom ihr Portfolio an Kommunikationslösungen für den Mobilen Werrker um eine echte Handsfree-Anwendung. Die Smart-Ex Watch 01 ist die erste Smartwatch für den Ex-Bereich in Zone 2/22 und Div. 2.
Quellenangabe: Dieser Beitrag basiert auf Informationen folgender Unternehmen: Beckhoff, Hy-line, Norelem, Pepperl+Fuchs, Turck.
