Messumformer | Transmitter für Druck, Temperatur und mehr
- Details
- Zugriffe: 13154
Zu dem Bereich Messumformer für industrielle Anwendungen zählen u. a. Temperatur-Transmitter und Druck-Transmitter. In unserem Artikel stellen wir Ihnen die neuesten Innovationen der Messgrößen Wandler vor, die diese Geräte effizienter und vielseitiger in der Anwendung machen. Erfahren Sie, wie die modernen Messwertumformer inzwischen auch kommunikationsfähig in verschiedenen Industriebereichen eingesetzt werden und welche neuen Funktionen sie bieten.
Inhalt
- Temperatur Transmitter
- Feuchte- und Temperaturmessumformer mit CO2 Modul
- Universal-Temperatur-Messumformer mit Trift-Erkennung
- Feuchte, CO2 und Temperaturmessumformer mit SPE Technologie
- Feuchte und Temperatur Transmitter regelt Klima in der Bahn
- Temperaturmessumformer für einfache Anwendungen
- Temperatur Transmitter mit Hart 7 Protokoll
- Temperatur-Messumformer für explosionsgefährdete Bereiche
- Druck Transmitter
- Transmitter für die Prozessmesstechnik
- Häufige Fragen
Temperatur Transmitter
Ein Temperatur Transmitter bzw. Messumformer wandelt die Eingangssignale von Temperaturfühlern in ein standardisiertes Ausgangssignal um. In industriellen Anwendungen sind die Transmitter überwiegend digital und damit intelligent, netzwerktauglich, präzise und vieles mehr. Wir präsentieren hier Neuentwicklungen und Anwendungen wie u. a. den Hydrotrans Messumformer von Jumo für die Bahntechnik oder den Temperaturentransmitter für einfache RTD und TC von Krohne.

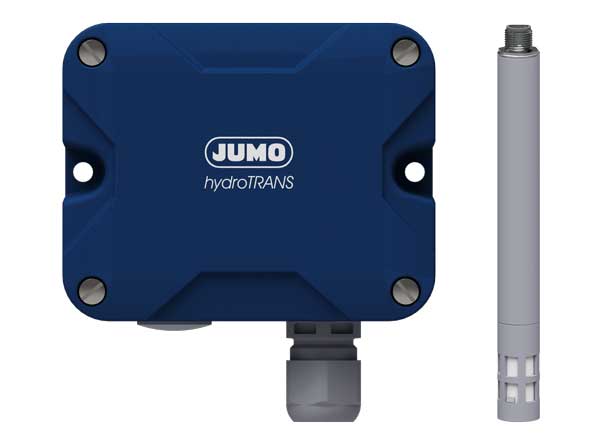

Feuchte- und Temperaturmessumformer mit CO2 Modul
17.03.2025 | Wasser, Wärme, Luft sind für Jumo von großer Bedeutung, weil sie Schlüsselressourcen in der Heizungs- und Klimatechnik sind. Daher stellt das Unternehmen auf der Weltleitmesse ISH für Wasser, Wärme und Luft in diesen Tagen maßgeschneiderte Lösungen für Heizungs- und Klimatechnik sowie Wärme- und Kältezähler vor.
Universal-Temperatur-Messumformer mit Drift-Erkennung
29.10.2023 | Der neue digitale Temperaturtransmitter T38 von Wika gestattet sehr stabile und flexible Temperaturmessung. Das Gerät bietet maximale Kombinationsmöglichkeiten an Sensoranschlüssen und eine neuartige Drift-Erkennung. Eine Kopf- und Schienenversion gibt es in SIL- und diversen Ex-Ausführungen.
Der nach IEC 61508 entwickelte Temperaturtransmitter wurde für den universellen Einsatz konzipiert. Nutzer können mit ihm Prozesse effizient überwachen. Neben zahlreichen standardisierten Sensorkennlinien ist in diesem Transmitter die von Wika entwickelte neue True Drift Detection implementiert. Diese Funktion signalisiert unmittelbar jedes Abweichen des Messwerts von der Kennlinie.
Sechs Sensoranschluss-Klemmen lassen sich je nach Bedarf konfigurieren. Das eröffnet Anwendern den höchstmöglichen Kombinationsspielraum. Beim Kopf-Transmitter vereinfachen speziell designte Trapezklemmen mit sehr großen Klemmbereich und ein Zugang von außen den Anschluss von Fühlern und der Stromschleife.
Alle Varianten des neuen Temperaturtransmitters sind über Hart-Protokoll mit vielen offenen Konfigurationstools programmierbar. Über eine USB-Schnittstelle lässt sich der T38 zusätzlich mittels der Programmiereinheit PU-548 und der Software Wikasoft-TT in kürzester Zeit und problemlos parametrieren.
Feuchte, CO2 und Temperaturmessumformer mit SPE-Technologie
16.02.2023 | Jumo integriert die SPE-Technologie in drei neue Sensorprodukte: den Feuchte, CO2 und Temperaturmesstransmitter Jumo Hydrotrans, den Durchflussmessumformer Jumo flow Trans MAG H20 und den Druckmessumformer Jumo Delos S02. Mit der SPE Option erhält man komplette Systemlösungen mit einer durchgängigen Ethernet-Übertragung.
Feuchte und Temperatur Transmitter regelt Klima in der Bahn
10.12.2022 | Klimaanlagen in Zügen senken im Sommer die Temperaturen und entfeuchten bei niedrigen Außentemperaturen die Luft im Inneren des Zuges. Auch wegen der extrem heißen Sommer der vergangenen Jahre in Europa steigt die Nachfrage nach Lösungen hierfür. Jumo schafft Abhilfe mit der Hydrotrans Temperatur-Transmitter Baureihe.
Temperaturmessumformer für einfache Anwendungen
13.04.2022 | Der Optitemp TT 12 von Krohne ist ein Temperaturtransmitter, der für die Thermoelemente Messung und die mit Pt100 / Pt1000 Sensoren konzipiert wurde. Mit den neu hinzugefügten Thermoelement Typen B, E, J, K, N, R, S und Thermoelement T eignet sich der Temperatur Messumformer für fast alle einfachen RTD und TC Applikationen – und zwar weltweit.
Der kompakte Temperaturmessumformer ist nur 10,5 mm hoch, wodurch er sich einfach in allen DIN Anschlussköpfen Typ B installieren lässt. Zudem ist der robuste Messumformer langszeitstabil und beständig gegenüber Schock und Vibrationen bis zu 10 g. Er ist wireless über NFC mit der Opticheck Temperature Mobile App von jedem Smartphone aus konfigurierbar.
Der universell einsetzbare und programmierbare Optitemp TT 12 C ist ein Kopf Transmitter in 2-Draht Version. Mit dem Temperaturtransmitter lassen sich in einfachen Anwendungen zuverlässig Temperaturen messen, insbesondere in der Lebensmittelindustrie und Getränkeindustrie sowie in der industriellen Heizungs-, Klima- und Lüftungstechnik.
Temperatur Messumformer mit Hart 7 Protokoll
01.07.2018 | Der Temperaturtransmitter T32.xS von Wika kommuniziert jetzt auch über das neue Hart 7 Protokoll und bietet u. a. eine erweiterte Messstellen Beschreibung (Long Tag). Alle übrigen Leistungsmerkmale des Geräts sind unverändert. Diese Temperaturtransmitter wurden für den universellen Einsatz in der Prozesstechnik konzipiert.
Sie bieten eine hohe Genauigkeit, galvanische Trennung und eine überdurchschnittlich hohe Störsicherheit gegenüber elektromagnetischen Einflüssen. Der TÜV Rheinland hat den Temperaturtransmitter wiederholt in einem Full Assessment für Sicherheitsanwendungen bis zu SIL 3 zertifiziert.
Der Messumformer ist kompatibel mit fast jeder offenen Software und beinahe mit allen Hardwaretools. Dadurch ist der Temperaturtransmitter universell einsetzbar. Von der Basisausführung mit der Version Hart 5 wurden bisher mehr als 1 Mio. Stück ausgeliefert. Diese werden auch weiterhin angeboten.
Temperatur-Messumformer für explosionsgefährdete Bereiche
23.05.2018 | Siemens bringt mit „Sitrans“ TH320/420 und TR320/420 eine neue Generation von zuverlässigen Wireless Hart-Temperaturmessumformern für eine Vielzahl von Sensortypen zur Fühlerkopf- und Schienenmontage auf den Markt. Sie arbeiten zuverlässig und sind bedienerfreundlich.
Durch die Zertifizierung für den Sicherheits-Integritätslevel SIL 2/3 nach IEC 61508 eignen sich die Temperaturmessumformer besonders für sicherheitskritische Anwendungen. Zusätzlich besitzen die Geräte eine Vielzahl von länderspezifischen Explosionsschutz Zertifikaten für alle Zonen.
Sie liefern zuverlässig Messwerte auch unter extremen Bedingungen bis zu -50 °C. Einsatzgebiete sind beispielsweise die Branchen Chemie, Öl und Gas, Marine sowie die Stromerzeugung.
Höchste Messgenauigkeit ist durch die Nutzung der Callendar-van Dusen Methode oder der 60‑Punkte‑Kurve gesichert, mit denen ein schnelles und präzises Abstimmen des Sensors und Messumformers erfolgt. Die Temperaturtransmitter und Datenlogger sind durch ihre elektronischen Gerätebeschreibungen (EDD, DTM und FDI) in den gängigen Prozessleitsystemen einsetzbar.
Druck Transmitter
Ein Drucktransmitter, auch Druckumformer genannt, ist ein Gerät, das Druckwerte in ein elektrisches Signal umwandelt, um diese Werte messbar und überwachbar zu machen. Typischerweise misst der Transmitter den Druck einer Flüssigkeit oder eines Gases und wandelt ihn in ein standardisiertes Ausgangssignal um, wie 4-20 mA oder 0-10 V, das dann von einem Steuerungs- oder Überwachungssystem ausgelesen werden kann.
Digitale Druckmessumformer mit CANopen- und CAN J1939
05.03.2019 | Die Drucktransmitter der Serie 0630 von Suco unterstützen das CANopen-Protokoll mit einer Datenübertragungsrate von bis zu 1 Mbit/s. Die Serie 0631 basiert auf dem J1939-Protokoll, das überwiegend in schweren Nutzfahrzeugen und mobilen Arbeitsmaschinen eingesetzt wird.
Die Drucktransmitter der Serie 063X sind für Druckbereiche von 0-1 bis 0-600 bar ausgelegt, vereinen dank ihrem robusten Edelstahlgehäuse 1.4301 / AISI 304 die vorteilhaften Materialeigenschaften analoger Transmitter mit den Vorzügen digitaler Übertragungstechnik. Die vollständig verschweißte Messzelle aus Edelstahl 1.4542 ist besonders korrosionsbeständig und gewährleistet eine problemlose Medienverträglichkeit bei Temperaturen von -40° bis +125 °C.
Die CAN-Bus Transmitter der Schutzart IP67 sind äußerst widerstandfähig gegenüber Stößen und Vibrationen. Sie sind sehr langzeitstabil und zuverlässig bei einer Lebensdauer von bis zu 107 Pulsationen.
Derzeit bietet der Hersteller den CAN J1939-Drucktransmitter Typ 0631 als vorkonfigurierte Plug-and-play-Version ab Werk. Typ 0630 kann entweder mit vordefinierten Werten oder nach Kundenwunsch spezifiziert werden. In beiden Fällen können die Werte die nachträglich vom Kunden vor Ort mittels Software verändert.
Flexible, kompakte Transmitter für die Prozessmesstechnik
Für die Prozesstechnik werden präzise Messsysteme zur Bestimmung verschiedenster Prozess-Messwerte wie Sauerstoffgehalt, Leitfähigkeit, pH-Wert oder Redoxpotential des Mediums benötigt. Knick bietet auf Basis einer langjährigen Expertise rund um die Prozessmesstechnik auch für komplexe Anforderungen eine passende Lösung. Wir präsentieren hier die Transmitter Neuheiten:
Vom Sensor bis zur vollautomatischen Messstelle
23.03.2022 | Die Anforderungen an die Messsysteme in der Prozesstechnik können abhängig von Applikation, Medium und Umgebungsbedingungen sehr hoch sein. Pastöse oder klebrige Medien erfordern zum Beispiel das häufige Reinigen der Sensoren. Sollen ältere Anlagen auf einen aktuellen Stand gebracht werden, gestaltet sich oft die Einbaulage der Sensorik als sehr schwierig. Für Knick kein Problem. Auch hierfür bietet der Spezialist immer die passende Lösung.
Dabei kann der Anwender sich diese passende Lösung aus einem Baukastensystem zusammenstellen. Dieser besteht aus Sensoren, Armaturen, Transmittern und Geräten für Reinigung und Kalibrierung. Das Portfolio der Transmitter ist sehr umfangreich. Es umfasst einfache Kopftransmitter, Kompakt Transmitter im Anreihgehäuse, mobile Geräte und Premium Transmitter – auch für den Ex-Bereich.
Kabel Schutzsystem mit integrierter Kabelverschraubung
Bei der Kommunikation setzt Knick auf der gesamten Strecke zwischen Prozessleitsystem und Sensor auf digitale Datenübertragung. So lassen sich die Messsysteme in übergeordnete Leitsysteme oder Industrie 4.0 Umgebungen integrieren. Für das Reinigen und Kalibrieren von Sensoren in Prozess Anwendungen bietet Knick vollautomatische Systeme inklusive Wechselarmaturen. Diese gestatten in praktisch jeder Anwendung eine dauerhaft präzise Messung der benötigten Werte mit großer Prozesssicherheit.
Zusammen mit den Anwendern konfiguriert Knick auch individuelle, maßgeschneidert Messtellen. Diese Lösungen fangen dort an, wo andere aufhören.
Ultrakompakter Transmitter für Memosens Sensoren
23.02.2022 | Die Memosens Sensorik hat sich in den letzten Jahren stark im Markt etabliert. Sie verfügt über eine Steckverbindung mit induktiver und gegen äußere Einflüsse geschützte Übertragung. Somit eignen sich Memosens Sensoren besonders für den Einsatz in schwierigen Umgebungsbedingungen. Transmitter ermöglichen einen einfachen Datenverkehr für den Betrieb. Bei Knick hält nun der Memotrans MT201N Einzug in das Memosens Transmitter Portfolio. Der kompakte Transmitter ist flexibel einsetzbar und kostengünstig.
Die Memotrans MT201N Transmitter eignen sich für alle Redox, pH, Sauerstoff und Leitfähigkeits Sensoren, welche auf die Memosens Technologie setzen. Anwender sind mit ihnen flexibel und sicher. Aufgrund ihrer Kompaktheit passen die Transmitter direkt in vorhandene Armaturen des Herstellers. Ein Spezialwerkzeug zur Installation wird nicht benötigt.
Zweifache Ausführung der Transmitter
Es gibt die Transmitter in zweifacher Ausführung: Die Multiparameter Version mit 4 bis 20 mA Hart Protokoll dient der umfassenden Geräte und Sensorkonfiguration sowie Kalibrierung und Diagnose mit dem FDI Package. Bei der Festparameter Version sind die 4 bis 20 mA Ausgänge zur schnellen Inbetriebnahme voreingestellt für jeden Parameter. Die Transmitter verfügen über eine grün/rot LED für die Diagnose vor Ort. Durch den Einsatz vorkalibrierter Sensoren sind Wartungsaufwand und Anlagenstillstand auf ein Minimum reduzierbar.
Auch im Datentransfer bietet der kleine Transmitter Dank Memosens einen zuverlässigen, einfach realisierbaren Transfer. Die Messwerte werden dabei direkt im Sensor digitalisiert und kontaktlos zum Transmitter weitergeleitet. Für den Einsatz in widrigen Umgebungen verfügt der Transmitter über ein robustes und dichtes Gehäuse.
Damit eignen sich die Memosens Sensoren für den Einsatz in Pharmabereich, Lebensmitteltechnik sowie Energie- oder Wasserindustrie. Die Schutzklassen IP67, IP68 und Nema 6 qualifizieren den Transmitter für den Outdoor Einsatz.
Häufige Fragen
Was ist Memosens?
Das Memosens Prinzip digitalisiert den Messwert im Sensor. Kontaktlos transferiert er diesen dann zum Messumformer. Damit löst die Memosens Technologie typische Probleme in der Flüssigkeitsanalyse. Messprobleme, wie sie durch durch Feuchtigkeit, Korrosion oder Störpotenziale entstehen, gehören dank perfekter galvanischer Trennung, induktiver Kopplung und digitaler Speicherfunktion der Vergangenheit an. Die Messstelle wird verfügbarer und der Prozess verläuft störungsfrei.
