Die hier vorgestelle Spanntechnik dient zum Fixieren und Halten eines Werkstücks in Vorrichtungen, Werkzeug-Maschinen oder Bearbeitungszentren. Spannbacke, Spannzange, Schnellspanner, Spannplatte, Spanndorn & Co. müssen sicher, präzise und zuverlässig beim Fräsen, Drehen, Schleifen und sonstigen Bearbeiten von Werkstücken funktionieren. Nachfolgend finden Sie Neuentwicklungen verschiedener Hersteller:
Inhalt
- Spanndorne zum sicheren und steifen Spannen
- Sensor erkennt Zustand der Spannsysteme
- Hochflexible Spannbacke für jede Geometrie
- Spannzange für das Innenspannen von Werkstücken
- Mehrfach Spannsystem für unterschiedliche Werkstücke
- Spanntechnik für 5 Achsen in Fräsmaschinen
- Schnellspanner zum Halten und Spannen
- Bis 200 °C aufheizbare Vakuumspannplatte
- Spanndorn mit Exzenterhebel fixiert über Bohrungen
- Modularer Spanntechnik Baukasten für den Werkstückaufbau
- Spann- und Positioniertechnik in Edelstahl für raue Umgebungen
Spanndorne zum sicheren und steifen Spannen
05.09.2023 | Die Spanntop Spannfutter-Technologie, die in den 1970er Jahren von Hainbuch erfunden wurde, revolutionierte die Welt der Werkstückspannung und setzte neue Maßstäbe. Heute folgen viele Anbieter diesem Vorbild.
Die sechseckige Geometrie des Toplus Spannfutters haben die Entwickler dann auch auf den Spanndorn Maxxos übertragen, um eine noch größere Steifigkeit bei höheren Übertragungskräften zu gewährleisten. Hainbuch führt die Innovation weiter und stellt auf der EMO Messe erstmals den Maxxos T212 Spanndorn vor.
Im Unterschied zum bewährten Vorgängermodell Maxxos T211 kommt der Spanndorn T212 ohne Zugbolzen aus. Das prädestiniert ihn besonders für Werkstücke mit Sacklochbohrungen oder begrenzten Spannlängen. Durch den Verzicht auf einen Zugbolzen bleibt mehr Spannlänge erhalten.
Mit seiner sechseckigen Pyramidenstumpf-Form bietet der Maxxos T212 gegenüber runden Spanndornen nicht nur eine um 25 % höhere Haltekraft, sondern auch eine teilweise verdoppelte Drehmomentübertragung. Diese Weiterentwicklung ist ideal für höchste Anforderungen in der Zerspanungstechnik.
Sensor erkennt Zustand der Spannsysteme
05.05.2023 | Mit dem Vero-S Baukasten von Schunk können Werkstück und Spannvorrichtung voll automatisiert und schnell in der Maschine fixiert, positioniert und gespannt werden. Der Abfragesensor Vero-S AFS3 IOL gibt dabei Auskunft über drei Spannzustände der Module.
Beim automatisierten Spannen hilft der neue Sensor über Unsicherheiten hinweg, indem er mehr Transparenz in den Spannvorgang bringt. Über ein IO-Link-Signal meldet der Sensor zuverlässig, wie es um die Spannschieberstellung steht.
Der Anwender erfährt, ob das Modul „geöffnet“, „gespannt ohne Spannbolzen“ oder „gespannt mit Spannbolzen“ ist. Eine LED-Leuchte visualisiert den Spannzustand der Spannsysteme und bietet zusätzliche Bediensicherheit.
Die Komponente ist mit Spannmodulen der Serien NSE3 138, NSE3 99 und NSE3 100-75 kombinierbar. Ein induktiver Näherungssensor zeigt an, ob sich über den Modulen eine Palette befindet. Dieses smarte Zusammenspiel des elektronischen Abfragesystems bietet Anwendern die Sicherheit, die sie beim automatisierten Werkstück einspannen benötigen. Eine pneumatische Spannschieberabfrage ist nicht nötig.
Neben der bequemen Visualisierung des Satus der Spannwerkzeuge sind diese einfach programmierbar: Der Teachvorgang des Vero-S AFS3 IOL erfolgt über die standardisierte IO-Link-Schnittstelle und geht schnell. Auch lassen sich viele Prozessdaten über die Schnittstelle erfassen. Dabei arbeitet der Sensor mit einer Nenn-Spannung von 24 V. Er ist einfach montierbar außerhalb der Spannmodul-Auflage.
Schunk stellt aus auf der Automatica und EMO 2023.
Hochflexible Spannbacke für jede Geometrie
02.09.2022 | Der IMI plc Bereich Norgren präsentiert die hochflexible Spannbacke Adaptix. Die neue Spanntechnik ist einfach und schnell an jede Teilegeometrie anpassbar und überträgt dabei die notwendigen Spannkräfte. Dadurch und durch die vielen Kombinationsmöglichkeiten mittels verschiedenster Fingeraufsätze und Spannstifte reduzieren sich die Rüstzeiten erheblich.
Die Spannbacke ist frei konfigurierbar und bietet je nach Einsatz und Material viele Spannmöglichkeiten für fast jede Fertigung. Alexander Mokry, Solution Engineer bei Adaptix meint: "Gerade im Prototypenbereich und in der Einzelfertigung ist oft ein hoher Aufwand zum prozesssicheren Spannen eines Werkstücks nötig. Bei entsprechendem Teilespektrum lassen sich mit der Adaptix Spannbacke enorme Rüstzeiten einsparen."
Das Spannsystem sei die erste universelle Lösung, welche sich an jede Teileform anpassen lässt und dabei dieselben Spannkräfte und Wiederholgenauigkeit wie ein herkömmliches Spannsystem bietet. Der Bedarf an einem umfangreichen Backenbestand wird eliminiert. Alle Fingeraufsätze und Spannmaterialien sind vollständig austauschbar.
Spannzange für das Innenspannen von Werkstücken
06.07.2022 | Andreas Maier (AMF) präsentiert eine neue Spannzange für das Innenspannen. Diese besteht aus einem Basiselement und einem Aufsatz für die Innenspannung.
„Durch die seitlich angebrachte Spannschraube können Anwender auch Werkstücke, die kein Durchgangsloch haben, innenspannen. Das ist genauso überzeugend wie unsere einzigartige Spannkontrolle“, betont Silvia Herold, Produktmanagerin der Andreas Maier GmbH & Co. KG in Fellbach.
Das Basiselement kann mit vier verschiedenen Möglichkeiten auf dem Maschinentisch aufgespannt werden. Der Spannzangenaufsatz besteht aus Aluminium und ist harteloxiert. Zwei Größen mit Außendurchmesser 70 oder 99 Millimeterstehe zur Verfügung.
Den Spannzangenaufsatz können Anwender zerspanend bearbeiten und so an die Innenkontur ihres zu spannendem Werkstück anpassen. Dadurch können Freiform Konturen sicher und schonend gespannt werden. Das Werkstück benötigt zudem kein Durchgangsloch mehr, um eine Innenspannung sicherzustellen. Über eine mechanische seitliche Betätigung lässt sich auch ein Werkstück mit einem Sackloch spannen. Mittels der Spannkontrolle aus rostfreiem Stahl erkennen Anwender, ob dieses auch wirklich gespannt ist.
Das Basiselement verfügt zur Befestigung auf dem Maschinentisch über einen umlaufenden Spannrand. Seitliche plane Flächen gestatten die Aufnahme im Maschinenschraubstock. Alternativ kann in T-Nuten auf dem Maschinentisch fixiert werden. An der Unterseite sind Aufnahmen für das AMF Zero-Point-System in den Größen K10 und K20 sowie Nuten zur Positionierung auf Nullpunktspannmodulen mit Indexierung eingearbeitet. Die Mechanik ist gegen Schmutz und Kühlwasser geschützt.
AMF stellt aus auf der AMB 2022.
Mehrfach Spannsystem für unterschiedliche Werkstücke
30.06.2022 | Das Mehrfach Spannsystem von Kipp dient dem zuverlässigen Spannen unterschiedlicher Werkstücke. Es gestattet sehr hohe Spannkräfte und eignet sich für alle Losgrößen. Die Präzisionsverzahnung bietet eine exakte Wiederholgenauigkeit. Ein Umbau von Einfach- zu Mehrfachaufspannungen ist schnell und einfach möglich.
Spanntechnik für 5 Achsen in Fräsmaschinen
16.03.2022 | Das Spannsystem Kippflexx vereint zwei Funktionen. Die patentierte Niederzugfunktion eignet sich für das vorbearbeitete Werkstück. Durch den symmetrischen Aufbau der Spanntechnik zentriert sich das Werkstück mittig. Das ergibt eine hohe Wiederholgenauigkeit. Die Spannsysteme lassen sich wie Standard Spannstöcke / Schraubstöcke einsetzen.

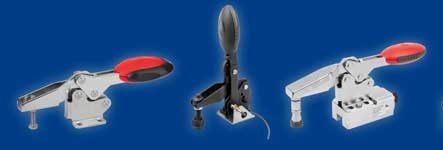

Schnellspanner zum Halten und Spannen
03.02.2022 | Das Heinrich Kipp Werk bietet flexible Schnellspanner Werkzeugbau zum Werkstück-Halten und -Spannen in eine Vielzahl von Ausführungen. Eigenentwicklungen darunter werden unter den Namen Kipplock und Kipplock+ angeboten. Ableitfähige ESD-Schnellspanner und smarte Zustandssensoren lassen den Betätigungszustand erkennen.
Bis 200 °C aufheizbare Vakuumspannplatte
15.12.2021 | Kernstücke der neuen mikroporösen Vakuumspannplatte von Witte sind eine neue Heizstab Lösung und eine ausgefeilte programmierbare Steuerung. Innovativ ist zudem das freie und unabhängige Belegen von Plattensegmenten mit unterschiedlichen Ansaugkräften und Temperaturen. Die neuen Vakuumspannplatten eignen sich vor allem für den Einsatz in Hochtechnologie Anwendungen.
Spanndorn mit Exzenterhebel fixiert über Bohrungen
14.09.2021 | Um zwei Bauteile ohne Werkzeuge miteinander zusammenzuspannen hat Kipp neue Spanndorne im Portfolio. Mit ihnen werden das Werkstück über Bohrungen positioniert und fixiert. Bedient wird der Spanndorn über einen Exzenterhebel. Dabei kann der Anwender Spannbereich und Haltekraft stufenlos einstellen.
Vakuumspanntechnik für Werkstücke mit aufwendiger Kontur
02.12.2020 | Witte hat eine neue Vakuumspanntechnik entwickelt, die speziell für Werkstücke mit einer aufwendigen Kontur konzipiert wurde. Solche müssen in vielen Achsen bearbeitet werden. Quadrovac heißt die Neuentwicklung, welche solche stark konturierte Teile spannen kann. Die Spanntechnik aus eigener Fertigung eignet sich für die Bearbeitung beim Fräsen, Bohren und Gewindeschneiden.

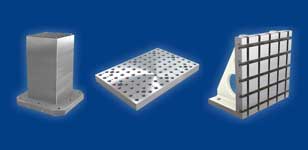

Modularer Spanntechnik Baukasten für den Werkstückaufbau
15.07.2020 | Das Portfolio an modularer Spanntechnik von Kipp wurde folgendermaßen erweitert: Paletten, Aufspannwinkel und Aufspannwürfel gibt es in drei Ausführungen. Die Spannsysteme verfügen über vorbearbeitete Aufspannflächen, Rasterbohrungen und sind mit T-Nuten versehen. Die Rastersysteme M12 bzw. M16 gestatten das Positionieren und Befestigen von Werkstücken mittels Passschrauben.
Spann und Positioniertechnik in Edelstahl für raue Umgebungen
05.03.2020 | Die Spann- und Positioniertechnik "Ball lock" hat Zuwachs bekommen. Das Heinrich Kipp Werk hat eine Edelstahlausführung hinzugefügt. Mit dem ausgeklügelten Spannsystem lassen sich Maschinenrüstzeiten im Vergleich zu herkömmlichen Methoden um ein Vielfaches verkürzen. Der korrosionsbeständige Edelstahl 1.4542 gestattet nun Anwendungen des Systems auch in rauen oder reinigungsintensiven Umgebungen.
Archiv für Spanntechnik-Neuheiten 2019
- Aluminium Niederhalter Federn mit Entspannfunktion
- Spannmittel Bibliothek komplettiert System digitaler Zwillinge
- Spanntechnik für den sekundenschnellen Werkzeug-Wechsel
- Schwarze mikroposöse Spannplatten für reflexionsfreies Messen
- Vielseitiger Werkstückspanner für die zerspanende Bearbeitung
Aluminium Niederhalter Federn mit Entspannfunktion
28.11.2019 | Witte Barskamp stellt für sein modulares Alufix Spannmittel System neue Niederhalterfedern mit manueller Entspannfunktion vor, die dem Praktiker erhebliche Handlingvorteile bieten. Die Lösung besteht aus einem rückwärtig im Federkorpus positionierten Stift bzw. Hebel, der über einfachen Fingerdruck bedient wird.
Bei gespannter Feder gegen den Korpus bewegt löst er entweder vollständig oder exakt dosierbar die Haltekraft. Die Feder lässt sich dadurch mühelos komplett entspannen und vom Werkstück abheben oder feinfühlig neu justieren, ohne dafür den Druck gänzlich aufheben zu müssen. Das Entspannsystem ist für Aluminium Niederhalterfedern aus dem modularen Alufix Spannmittel System von Witte mit variablen Spannkräften verfügbar.
Spannmittel Bibliothek komplettiert System digitaler Zwillinge
19.09.2019 | Tebis stellt auf der EMO seine neue Spannsysteme Bibliothek vor und bringt damit die digitalen Zwillinge sämtlicher Fertigungsmittel in einer Umgebung zusammen. Bisher zählen dazu bereits Bibliotheken für Werkzeuge, für Maschinen und deren Aggregate.
Nur mit Kenntnis der Spannmöglichkeiten und deren Abbildung in den CAD/CAM-Daten kann der NC-Programmierer optimal arbeiten – beispielsweise, wenn es darum geht, Aufspannlagen, geeignete Werkzeuge und Werkzeug-Anstellungen zu definieren.
Ebenso ist die reale Spannsituation für die Simulation und die Kollisionsprüfung unerlässlich. Unser Anspruch ist es, einen zuverlässigen und vollständigen Prozess rund um die optimale Auslastung hochwertiger Maschinen zu bieten.“
Solidworks 2022 | CAD Software von und für die User
Die neue Spannsysteme-Bibliothek von Tebis bildet sämtliche gängige Mittel zur Fixierung der Werkstücke im Bearbeitungsprozess ab. Angefangen beim Niederzugschraubstock über die Zwingen bis hin zum Schraubstockfutter lassen sich alle gängigen Spannsysteme jetzt übersichtlich in einer Bibliothek verwalten und schnell und einfach zur realitätsgetreuen Simulation und zur Kollisionsprüfung heranziehen.
Im CAD/CAM-Modell lässt sich die genaue Aufspannlage exakt einrichten, Nullpunkt- und konventionelle Spannsysteme werden abgebildet und alle Zusammenbaumöglichkeiten werden überprüft.
Spanntechnik für den sekundenschnellen Werkzeug-Wechsel
12.08.2019 | Das Nullpunktspannsystem Zero-Point und die Mehrfachspannsysteme von AMF in Kombination bieten sekundenschnellen Vorrichtungs- und Werkstückwechsel in der Werkzeug-Maschine. So lassen sich Rüstzeiten reduzieren und die Produktivität steigern.
Schwarze mikroposöse Spannplatten für reflexionsfreies Messen
02.08.2019 | Als weltweit erster Anbieter bringt Witte Barskamp nicht reflektierende mikroporöse Vakuumspannplatten aus schwarzem Metapor Werkstoff auf den Markt. Die neuen Plattenvarianten wurden gezielt für den Einsatz in der Messtechnik entwickelt, in denen optische Reflexionen bislang häufig ein Problem darstellen wie beim Prüfen transparenter RFID-Folien, Wafern oder Folien.
Vielseitiger CNC Spanntechnik für die zerspanende Bearbeitung
08.07.2019 | Gressel präsentiert mit Werkstückspanner in den Versionen C2 als zentrische, feste oder schwimmende Ausführung. Das komplette Baukastensystem eignet sich für unterschiedlichste Anwendungen in der zerspanenden Bearbeitung.
Den Anfang machte der kompakte zentrische Werkstückspanner C2 125 in den Längen 160, 300 und 480 Millimeter. Er folgte der superkompakte Zentrisch-Spanner C2 80 L-130 (Spannbereich bis 120 mm). Weitere Versionen mit Backenbreite 160 Millimeter und eine Kombi-Schnittstelle schlossen sich an, um alle Werkstückspanner der Baureihe C2 kostensparend mit verschiedenen am Markt etablierten Nullpunkt Spannsystemen kombinieren zu können.
Der Klassiker C2 125 L-160 unter den Werkstückspannern mit Backenbreite 125 mm bietet einen Spannbereich von 0 bis 163 mm (mit Wendebacke grip H = 33 mm/Stufe 3 mm) und arbeitet mit fein dosierbaren Spannkräften bis max. 35 kN (bei 100 Nm). Mechanisch ausgeführt als hochstabiler Präzisionsspanner und mit einem spielfreien und vorgespannten Zentrumslager ausgestattet, stellt der Werkstückspanner optimale Spannsysteme für die universelle Anwendung auf CNC Bearbeitungszentren dar.
In Fest-Ausführung bietet der Werkstückspanner SC2 125 L-160 einen Spannbereich von 0 bis 142 mm (mit Wendebacke grip H = 33 / Stufe 3 mm) und arbeitet ansonsten wie gehabt mit Spannkräften bis 35 kN (bei 100 Nm). Stabil und mit Präzision ausgeführt verfügt der SC2 125 L-160 über eine Festbacke mit Quernut und eignet sich für Bearbeitungen, die werkstückseitig als Referenzfläche der Unterstützung einer einer festen Backe bedürfen.
Spannfutter | für die effiziente Metall Bearbeitung
Bei den mit schwimmenden Spannelementen versehenen Werkstückspanner C2 125 L-160 beträgt der Spannbereich 0 bis 163 Millimeter (mit Wendebacke grip H = 33 / Stufe 3 mm) und bietet ebenfalls Spannkräfte bis 35 kN (bei 100 Nm). Die schwimmenden Spannelemente sind um ±5 mm beweglich aufgehängt, wodurch sich lange oder mit Konturen versehene Werkstücke anforderungsgerecht z. B. ohne Verformungen prozesssicher und zuverlässig spannen lassen.
