Widerstandsreihe mit Querkontaktierung nie dagewesener Power

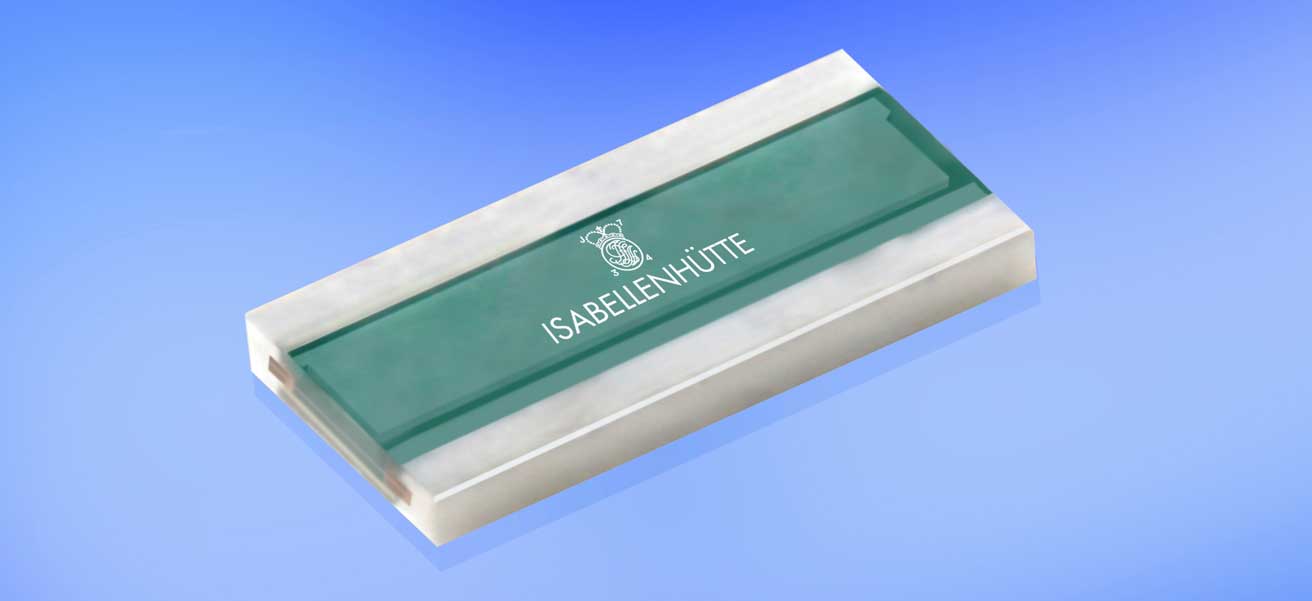

Mit der VLx Widerstandsreihe bringt die Isabellenhütte Widerstände mit bislang ungekannter Leistungsfähigkeit auf den Markt. Mit der Umkehrung des Längen- zu Breitenverhältnisses können durch die Bereichserweiterung extrem niedrige Widerstandswerte (z. B. 1 mOhm in der Bauform 0612) erzielt werden.

Die größere Fläche der Löt- und Kontaktstellen an der Widerstandsreihe verbessert die mechanische Festigkeit der Lötstellen bei Temperatur- und Lastwechseln und garantiert gleichzeitig einen idealen Wärmeabfluss über die Lötstellen in die Leiterplatte.

Zusätzlich werden durch den neuartigen mechanischen Aufbau der Widerstandsreihe die mechanische Stabilität und der thermische Innen Widerstand (Rthi bis 10 K/W) deutlich verbessert, sodass die in den Bauteilen produzierte Wärme sehr effizient zu den Kontakten hin abgeleitet werden kann. Die Bauteile der Widerstandsreihen sind damit trotz kleiner SMD-Bauform vergleichsweise sehr hoch belastbar.

Technische Daten der Widerstandsreihe

Der Einsatztemperaturbereich ergibt sich zwischen -65° und +170 °C. Auch unter Volllast sind VLx Widerstände bei hohen Temperaturen einsetzbar (z. B. Bauform 1020: 2 W Dauerleistung bei 140 °C, Dauerströme bis 45 A). Der TK ist mit 50 ppm/K für alle Widerstands Werte extrem niedrig. Musterstückzahlen mit Widerstandswerten von 1, 3, 10 und 50 mOhm sind mit Toleranzen von 1 % und 5 % ab Februar 2011 auf Anfrage verfügbar; voraussichtlich ab Mitte 2011 werden die Bauteile in Serie gehen.

Offener Leistungsschalter, digitales Schutz Relais und Softstarter

Zu den Anwendungen zählen etwa Steuergeräte in der Automobilindustrie, Leistungsmodule, Frequenzumrichter und Schaltnetzteile. Abgesehen davon finden die VLx Widerstände Verwendung als Messwiderstände für Leistungshybride.
