Bedienelemente zum Vertellen und Arretieren von Monitorhaltern

Details: Veröffentlicht: 21.04.2017; Zuletzt aktualisiert: 11.07.2024; Zugriffe: 6581

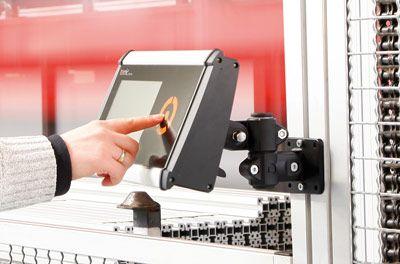

Monitore, Touchpanels, Anzeige- und Bediengehäuse sind im industriellen Umfeld in Maschinen, Anlagen und sogar Nutzfahrzeugen im Einsatz. Weil handelsübliche Monitorhalterungen dabei an ihre Grenzen stoßen, hat RK Rose+Krieger ein flexibles und ausrichtbares System entwickelt, das den Ansprüchen der Industrie gerecht wird. Zu der besonderen Robustheit und Flexibilität dieser speziellen Monitorhalterung tragen auch die verbauten Bedienteile von Heinrich Kipp Werk bei.

Kipp Monitorhalterung RK

Inhalt

Monitorhalterung bis 25 Kilogramm
25.000 schnell verfügbare Bedienelemente
Komfortabel verstellen und sicher arretieren

Im industriellen Einsatz müssen Bildschirmhalter große Tragkräfte gewährleisten und vibrationssicher fixierbar sein. Außerdem gilt es, den Anforderungen eines ergonomischen Arbeitsplatzes gerecht zu werden: Alle Freiheitsgrade sollten ohne Werkzeug und getrennt voneinander einstellbar sein, die justierte Position muss auch bei Erschütterungen zuverlässig halten.

Spanntechnik für Werkstück, Vorrichtung und Werkzeugmaschine

Die RK Monitorhalterung lässt sich mithilfe von Nutensteinen an der Nut von Alu-Profilsystemen befestigen. Ein weiterer wichtiger Punkt für eine vielseitig einsetzbare Monitorhalterung ist ihre Flexibilität bezüglich der Anbindung an eine Maschine/Anlage und der Anschlussmaße der Endgeräte.

Häufig behelfen sich die Anwender wahlweise mit aufwändigen Eigenkonstruktionen, Behelfslösungen aus dem Office-Bereich oder überdimensionierten Tragarmsystemen. Diese Lösungen zeigen sich dem Industrieeinsatz allerdings nicht dauerhaft gewachsen oder sind deutlich zu teuer.

Monitorhalterung bis 25 Kilogramm

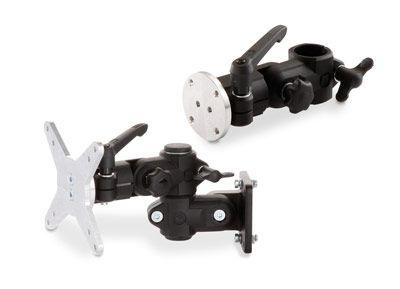

RK Rose+Krieger nahm sich dieser Thematik an und entwickelte eine flexible und ausrichtbare Monitorhalterung, welche die Ansprüche der Industrie erfüllt: Der Monitorhalter ist für Monitore, Bediengehäuse und Touchpanels bis 25 kg ausgelegt. Er ist sehr flexibel hinsichtlich der Anschlussmaße für Endgeräte:

Der Anwender kann die Bildschirme/Bediengehäuse wahlweise über eine Anschlussplatte nach VESA Standard 75/100 – einem 75 x 75 mm oder 100 x 100 mm großen Befestigungslochmuster – oder mittels einer runden Universalanschraubfläche aus Aluminium befestigen. Somit lässt sich im Prinzip annähernd jedes Gehäuse problemlos ohne Sonderelemente anbinden.

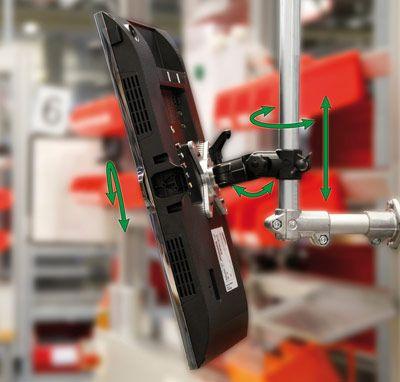

Auch bezüglich der Montage zeigt sich die Monitorhalterung flexibel. Sie lässt sich mithilfe von Nutensteinen an der Nut von Alu-Profilsystemen befestigen. Sie kann aber auch an ein Rohr, ein Profil oder eine Wand montiert werden. Bei der Anbringung an einem Rund- oder Vierkantrohrsystem ist die Halterung in der Höhe verstellbar. Aber auch sonst ist sie sehr flexibel: Der Bildschirm lässt sich drehen, neigen und schwenken. Sämtliche Freiheitsgrade können getrennt voneinander eingestellt werden. Werkzeuge werden dank der Hebel und Griffe vom Heinrich Kipp Werk nicht benötigt.

25.000 schnell verfügbare Bedienelemente

„Zwischen Kipp und RK besteht schon seit vielen Jahren eine enge Geschäftsbeziehung“, sagt Michael Neubaur, Leiter Verbindungs-Technik bei der RK Rose+Krieger GmbH. „Wir beziehen eine große Vielfalt von Komponenten aus dem Portfolio von Kipp. Sie werden in unseren Standardprodukten verbaut, kommen aber oft auch bei individuellen Kundenprojekten zum Einsatz.“

Das Produktprogramm des Herstellers im Bereich Spanntechnik, Normelemente und Bedienteile umfasst mehr als 25.000 Teile, die durch das Logistikzentrum ständig schnell verfügbar sind. Am Standort Deutschland wird mit einem großen Maschinenpark produziert.

„Konkret kommen bei den Monitorhalterungen Klemmhebel sowie Stern- und Flügelgriffe mit Außengewinde zum Einsatz“, erläutert Michael Neubaur. „Als Werkstoff haben wir uns standardmäßig für verzinkten Stahl entschieden, da die Monitorhalterungen in der Regel im Innenbereich eingesetzt werden. Auf Kundenwunsch verwenden wir aber auch die korrosionsarme Edelstahlausführungen der Komponenten.“

Komfortabel verstellen und sicher arretieren

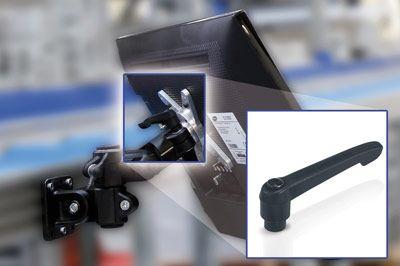

Der Klemmhebel ist vom adaptierbaren Monitor aus gesehen am ersten frei einstellbaren Drehpunkt der Monitorhalterung montiert. Er ermöglicht es dem Anwender, den Monitor vom Hoch- zum Querformat zu schwenken und dann festzustellen.

„Die Arretierung muss dort mit wenig Kraftaufwand realisierbar sein. Dafür eignet sich ein Klemmhebel sehr gut“, erklärt Michael Neubaur. „Durch die innenliegende Rastung ist der Spannwinkel frei wählbar, was ergonomisch optimal ist.“

RK entschied sich für das „Novo grip“ Modell K0269. „Dieser Klemmhebel gewährleistet ein besonders sicheres und komfortables Greifen“, weiß Markus Pfeffer, Teamleiter Vertrieb im Heinrich Kipp Werk. „Mit ihm lässt sich fast jedes Bedien- und Feststellungsproblem lösen.“ Der Griffhebel ist aus glasfaserverstärktem Kunststoff gefertigt, der Zahnring besteht aus Zinkdruckguss. Alle Stahlteile entsprechen der Festigkeitsklasse 5.8.

Die Monitorneigung lässt sich in 15°-Schritten verstellen und ist vibrationssicher arretierbar. Dafür werden Sterngriffe des Modells K0154 verwendet. Wenige Umdrehungen am Sterngriff genügen, um den Monitor in einer beliebigen Stellung festzusetzen.

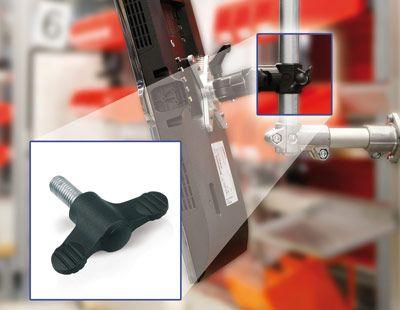

„Bei unseren Griffen legen wir generell Wert auf eine gute Haptik“, betont Markus Pfeffer. Im Bereich der Griffe und Knöpfe hat der Bedienelementespezialist eine Vielzahl von Bauformen für unterschiedlichste Platzverhältnisse und Spannkräfte im Programm, darunter auch den Flügelgriff des Modells K0274:

Kipp Monitorhalterung Der „Novo grip“ ist gestalterisch und technisch so konzipiert, dass er ein absolut natürliches Greifen und somit ein angenehmes Handling ermöglicht. Im Monitorhalter wird der Flügelgriff zum Klemmen des Halters an einer Rohr- oder Profilkonstruktion eingesetzt. „Tatsächlich hat uns die gute Haptik von diesem Griff überzeugt“, bestätigt Michael Neubaur.

„Wir sind generell sehr zufrieden mit den zugekauften Komponenten“ so Neubaur. „Sie entsprechen unseren Qualitätsansprüchen und durch das große Produktportfolio von Kipp können wir alles aus einer Hand beziehen. Die kurzen Lieferzeiten sind ein zusätzliches Plus.“ Es überzeugen aber auch die kompetente Beratung, die kurzfristige Bereitstellung von Mustern für Neuentwicklungen und die große Flexibilität bei Sonderausführungen.
