Vakuumsauger transportiert sicher Werkstücke und Waren
- Details
- Zugriffe: 7458
Für den schonenden Transfer von Werkstücken von oder zu den Maschinen werden oft Vakuumsauger verwendet, sei es in der Papierproduktion, Verpackungstechnik, Lebensmitteltechnik oder Getränkeindustrie. Die Sauger müssen dabei nicht nur sicher greifen, sondern sollen sich zudem möglichst einfach und schnell installieren und warten lassen. Der neue Vakuumsauger ZP3C von SMC eignet sich hierfür bestens. Diese und weitere Neuheiten finden Sie nachfolgend:
Inhalt
- Flexible Handhabung mit langlebigem Vakuumsauger
- Vakuumsauger transportiert sicher in Folien verpackte Waren
- Dünne Werkstücke sicher und schonend ansaugen
Flexible Handhabung mit langlebigem Vakuumsauger

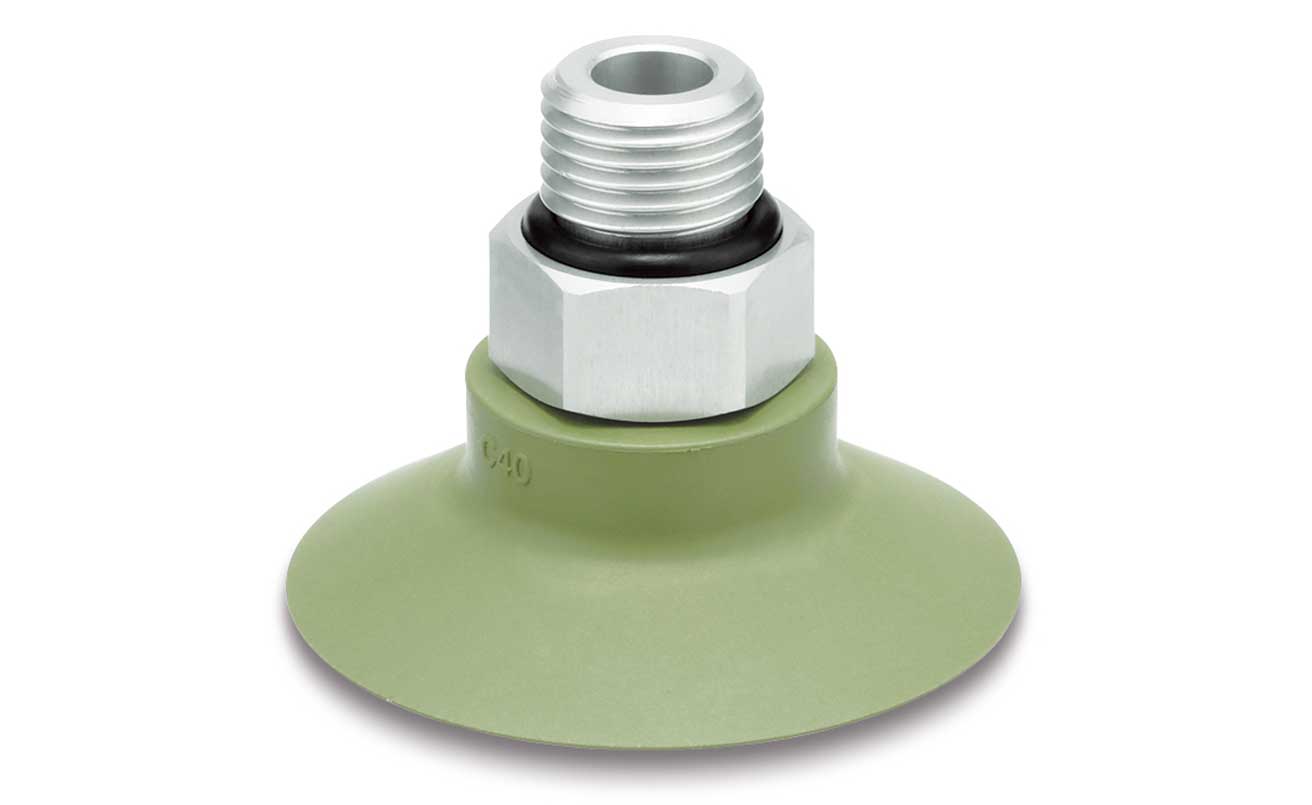

15.11.2022 | Die neue Vakuumsauger Reihe ZP3C von SMC ist besonders anwenderfreundlich, besteht aus Fluorkautschuk und ist verschleißarm. Das erhöht die Lebensdauer des Vakuum Systems. Auch handelt der neue Vakuumsauger sicher Werkstücke mit unterschiedlichen Oberflächen. Ob mit Gabel- oder Innensechskantschlüssel lassen sich Montage und Installation einfach und schnell ausführen. Bestehend aus den zwei Baugruppen Adapter und Sauger ist die Wartung von Sauger und Siebfilter sogar werkzeuglos möglich.
Der Siebfilter hat eine Maschenweite von 250 µm, die das Eindringen von Fremdkörpern in die Rohrleitung verhindert. Das reduziert den Austausch des Saugfilterelements und vereinfacht die Reinigung und Kontrolle von Verstopfungen. Zwei verschiedene Ausführungen – flacher Sauger mit Rippen oder Faltenbalg – gestatten den sicheren Transport von Werkstücken mit flachen und unverformten sowie mit unebenen und/oder konkaven Oberflächen.
Robotergreifer, EOAT, Greifer Kits für Cobot und Industrieroboter
Nach ihrer Lebensdauer können Adapter und Sauger separat und somit umweltfreundlich in Form von Metall- und Gummiteilen entsorgt werden. Doch zuvor verleiht das robuste Fluorkautschuk (FS61) den Saugern eine lange Lebensdauer. Die Abriebfestigkeit ist mehr als doppelt so hoch wie bei Urethan Saugern.
Der flache Sauger mit Rippen eignet sich für Werkstücke mit flacher und unverformter Oberfläche. Die Rippenstruktur sorgt auf der Ansaugfläche für ein zuverlässiges Ansaugen und Freigeben von Werkstücken. Die 1,5-stufige Faltenbalg Ausführung transportiert sicher Werkstücke mit unebener oder konkaver Oberfläche und ist an Änderungen in Werkstückhöhe und -winkel anpassbar. Beide Ausführungen sorgen für hohe Prozesssicherheit und schnelle Taktzeiten.
Die Vakuumsauger der Serie ZP3C eignen sich besonders für den Transfer von Wellpappe oder anderen Werkstücken, die eine hohe Abriebfestigkeit erfordern.
Vakuumsauger transportiert sicher in Folien verpackte Waren

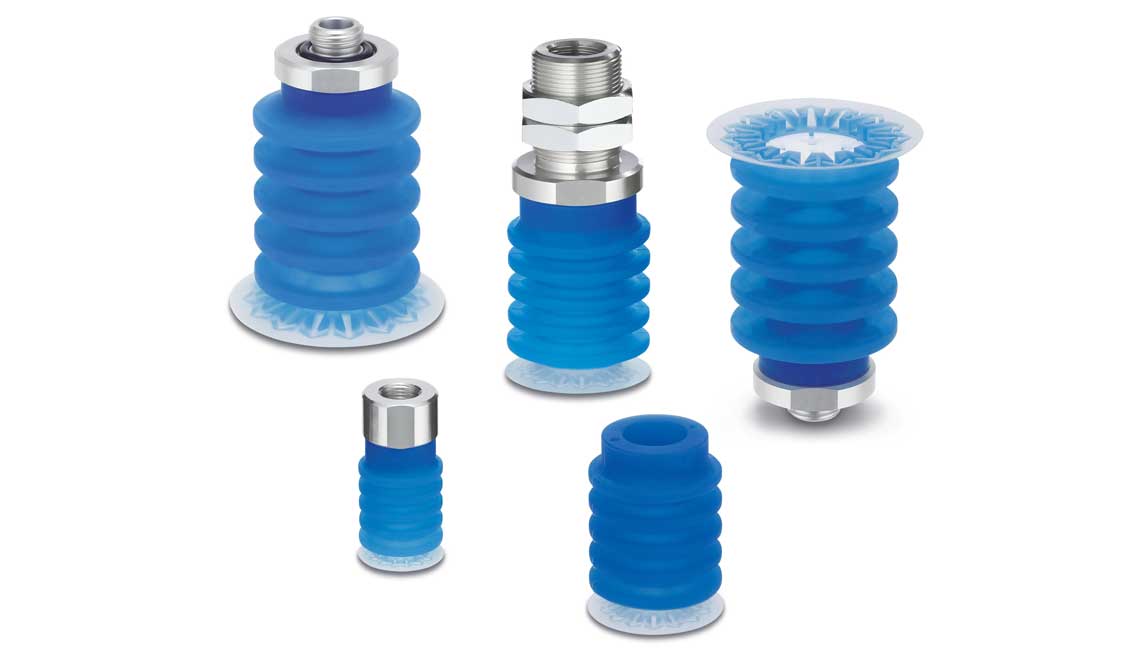

08.09.2020 | Um in Folien verpackte Produkte zuverlässig innerhalb einer Anlage zu transportieren, braucht es flexible Greifer mit guten Führungseigenschaften. Der Vakuumsauger ZP3P-JT von SMC wurde für die schonende Aufnahme und den sicheren Transport von Waren entwickelt. Mit einer einzigartigen Dichtmanschette passt er sich bestens an die weichen Folien an.
Das optimierte Ansaugverhalten und die erhöhte Formstabilität des Faltenbalgs sorgen für die gleichbleibend hohe Qualität der Endprodukte. Der Vakuumsauger mit Faltenbalg wurde speziell für den Transport von formveränderlichen Folien aus Kunststoff sowie Folienverpackungen entwickelt.
Die besonders dünne flexible Dichtmanschette nimmt die Form der Oberfläche an. So saugt sie optimal folienverpackte Produkte wie Snacks, Gemüse, Waschmittel oder Flüssigkeiten an. Speziell ausgeformte Rippen unter der Dichtmanschette reduzieren erheblich die Leckage zwischen Ware und Sauger. Das gestattet einen sicheren und schnellen Transport mit Beschleunigungen von bis zu 4 G.
Mit 5 ½ Falten kann der Vakuumsauger mit Faltenbalg ZP3P-JT verschiedene Höhen und Winkel ausgleichen wie sie bei weichen Folienverpackungen entstehen. So saugt er unterschiedlich geformte Verpackungen sanft und sicher an. Anschließend transportiert der Vakuumsauger sie beschädigungsfrei. Die dünne Dichtmanschette hinterlässt praktisch keine Ansaugabdrücke. Damit bleibt das Äußere optisch ansprechend.
Schwarze mikroporöse Spannplatten für reflexionsfreies Messen
Speziell ausgeformte Stützrippen geben dem Faltenbalg seine charakteristische Form. Diese verhindert ein Anhaften einzelner Falten und bleibende Verformungen des Vakuumsaugers nach dem Absetzen. Im Inneren des Faltenbalgs erhöht eine Führung die Formstabilität des Saugers beim Ansaugen. Pendelbewegungen beim schnellen Transport werden reduziert. Folien werden nur angesaugt, aber nicht eingesaugt.
Den blauen Vakuumsauger gibt es in den Durchmessern 20, 25, 32, 40 und 50 mm. Durch die auffällige Farbe des ZP3P-JT sind Verunreinigungen durch abgelöste Gummipartikel bei Sichtprüfungen gut erkennbar.
Für Vakuumsauger und Führung kommen ausschließlich Materialien zum Einsatz, die der FDA Richtlinie 21 CFR §177 entsprechen. Damit ist die Serie ZP3P-JT in Lebensmittelindustrie und Medizintechnik sowie pharmazeutischen Industrie einsetzbar. Der Vakuumsauger eignet sich für Pick-and-place Anwendungen, bei denen dünne Folien, Papierbögen und Etiketten gehandelt werden müssen.
Dünne Werkstücke sicher und schonend ansaugen

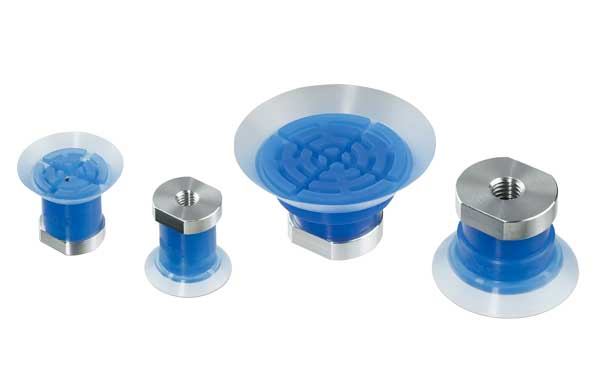

08.08.2019 | Beim Ansaugen von Kunststoffbeuteln oder folienverpackten, nicht formstabilen Werkstücken mit Vakuumsaugern entstehen Falten, die Ansaugkraft schwindet und die Transportgüter können herunterfallen. Genau hierfür hat SMC jetzt die Vakuumsauger der Serie ZP3P entwickelt. Der weiche und flexible Saugnapf aus Silikonkautschuk eignet sich bestens zum Ansaugen dieser Produktgruppe.
Zudem erfüllen sie die Vorgabe 21CFR177.2600 und sind somit FDA-konform. Daher eignen sie sich perfekt für den Einsatz in der Biotechnik, der Nahrungsmittel- und Medizinindustrie sowie in allen Anwendungen, in denen unebene, weiche, uneinheitliche oder sehr dünne Werkstücke sicher und schonend transportiert werden müssen.
Sauger Durchmessern von 20, 25, 35 und 50 mm stehen zur Verfügung. Die besonderen Eigenschaften der ZP3P Vakuumsauger gehen auf eine Reihe gelungener konstruktiver Details zurück: Bei dem Silikonkautschuk handelt es sich um ein sehr weiches, überaus flexibles Material, das auch bei entstehender Faltenbildung noch sicheren Halt bietet.
Hochvakuum, Ultrahochvakuum und extrem hohes Vakuum
Zudem sorgt die flache Form der Vakuumsauger mit zahlreichen Stützrippen in der Mitte dafür, dass sich angesaugte Werkstücke nicht verformen können. Gleichzeitig reduziert diese Formgebung die Neigung zur Faltenbildung. Für die Montage stehen zwei Anschlussvarianten zur Auswahl: Eine mit Außengewinde für die Direktmontage und eine mit Innengewinde.
SMC stellt aus auf der FMB 2022 und auf der SPS 2022.
