Profinet-Steuergerät für Halbleiterrelais in Heizungsanwendungen

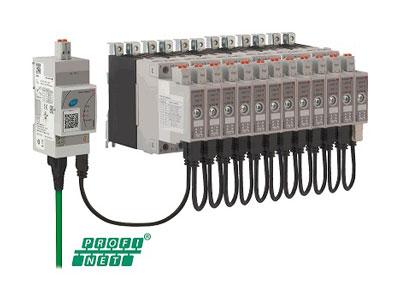

Mit dem Steuergerät NRGC-PN von Carlo Gavazzi können bis zu 32 verkettete Halbleiterrelais oder -schütze der Serie RG_CM_N gesteuert und überwacht werden. Es verfügt über zwei RJ45-Ports für die Profinet-Schnittstelle. Mittels des Kommunikationsprotokolls Profinet-IO können die Schaltprozesse der Halbleiterrelais direkt aus der SPS gesteuert und die Echtzeitdaten von jedem Halbleiterrelais erfasst werden.

Die Leistungsvorgabe von der SPS wird im Steuergerät direkt in gesteuerte Vollwellen netzsynchron umgesetzt. Das entlastet die SPS. Der Schaltvorgang erfolgt aufgelöst auf eine Halbwelle. Damit ist eine exakte Laststeuerung mit maximaler Auflösung möglich. Die aktuellen Werte für Strom, Spannung, Frequenz, Leistung, Energieverbrauch und Betriebsstunden verfügbar sind in Echtzeit.

Diagnoseinformationen betreffen Netzverlust, Lastverlust, Lastabweichung und Übertemperatur, ein Kurzschluss im Lastkreis des Halbleiterrelais und den Zustand eines Halbleiterrelais außerhalb der eingestellten Grenzwerte. Die Steuerung und Datenerfassung über Profinet eignet sich für alle Heizungsanwendungen, insbesondere für IR-Strahler, bei denen schnelles Schaltverhalten und die zuverlässige und präzise Einhaltung der Temperatur für die Qualität des Endprodukts entscheidend sind.

Sicherheitssteuerung zur sicheren Signal Verarbeitung

Typische Anwendungen sind Kunststoffspritzgussmaschinen, PET-Blasformmaschinen, Thermoformmaschinen, Halbleiterfertigungsmaschinen und Maschinen zur Glasfertigung.
