Handbikes sind die Formel-1-Wagen unter den Rollstühlen. Aus diesem Grund haben die modernen Sportgeräte behinderter Menschen auch die klassischen Rollstühle bei City-Marathons verdrängt. Dies gilt umso mehr, je mehr der sportliche Wettkampf im Vordergrund steht. Auf regennassen Straßen bekommen diese Gefährte allerdings in den Kurven schon einmal Probleme. Der Niederländer Ad Aarts hat ein solches Handbike speziell für Kunst- und Natureisbahnen entwickelt. Gebremst werden diese mit Ölbremsen von ACE.

ACE Ice Handbike

Inhalt



Angepasst fahren in der Kurve

Leicht nachzuvollziehen, dass auch das Handbike bei Kurvenfahrten massive Schwierigkeiten hatte, auf dem Eis den Kurs zu halten. Wer mit dem Pkw schon einmal auf vereisten Strecken unterwegs war, kennt das unangenehme Gefühl, wenn es in eine Kurve geht. Gemeint ist das Gefühl, sein Auto nicht hundertprozentig im Griff zu haben und der Gefahr ausgesetzt zu sein, beim Beschleunigen zu unter- oder übersteuern. Technische Hilfsmittel wie ABS oder Kurvenassistenten haben diese Situationen ein wenig entschärft, dennoch ist die Geschwindigkeit bei solchen Verhältnissen deutlich reduziert. Der Begriff „angepasstes Fahren“ kommt nicht von ungefähr.

So etwa musste man sich das auch vorstellen, wenn Ad Aarts mit seinem Ice-Handbike unterwegs war. So lange er geradeaus fuhr, konnte er eine konstant hohe Geschwindigkeit aufs Eis legen. Sobald es in eine Kurve ging, lag diese nur noch bei 13 bis 14 km/h. Jeder km/h darüber führte dazu, dass sein selbstgebautes Handbike ausbrach. Für jemanden wie diesen Mustersportler, der auf ultralangen Strecken von 200 km weniger als 11 h benötigen will, ist dies unakzeptabel.


Gaszug- und Gasdruckfeder berechnen, auslegen und bestellen


Aarts verlor in den Kurven nicht nur Zeit, auch das Herausbeschleunigen stellte sich als limitierender Faktor dar – und das gleich in doppelter Hinsicht. Denn es dauert nicht nur eine Weile, bis sein Untersatz wieder die optimale Geschwindigkeit erreicht, sondern auf dem Weg dorthin verspielt er auch unnötig Kräfte. Gleiches gilt für die knapp zehn Boxenstopps, die Ad Aarts für Touren um die 200 km einplant. Im Gegensatz zu Formel-1-Rennen werden dann keine neuen Reifen aufgezogen sondern Akkus ausgetauscht, die den querschnittsgelähmten Athleten vor Erfrierungen an den Beinen schützen. Zwar vollzieht sich dieser Vorgang ähnlich schnell wie ein Reifenwechsel in der Formel-1, die Durchschnittsgeschwindigkeit senkt er trotzdem.

Konstruktion mit Ölbremsen optimiert

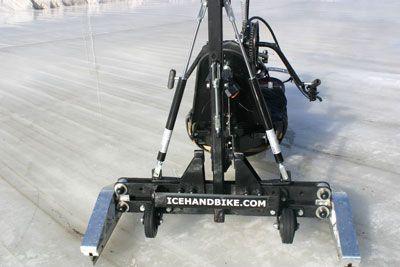

ACE Handbike OelbremseSeitdem sich Ad Aarts mit Ice-Handbikes beschäftigt, waren Kurvenfahrten aus den o. g. Gründen problematisch. Deshalb hatte er schon bei seinem ersten Umbau eines Standard-Handbikemodells für Fahrten auf dem Eis technische Unterstützung.

Seinerzeit setzte er auf Industriegasfedern wie sie beim Öffnen von kleinen Hauben, Deckeln oder Klappen eingesetzt werden. Ohne sie wäre selbst seine Kurvengeschwindigkeit von bis zu 14 km/h nicht möglich gewesen. Aber Ad Aarts wollte mehr. Denn die instabile Kurvenlage bei Verwendung der Gasfedern konnte ihm nicht gefallen.

Aus diesem Grund wandte er sich an die ACE Stoßdämpfer GmbH, genauer gesagt an deren firmeneigenen Vertrieb in den Niederlanden. Der Experte vor Ort, Han Titulaer, schlug zwei Ölbremsen mit Trennkolben vor. Im Normalfall dienen Ölbremsen dazu, für eine konstante Vorschubgeschindigkeit entlang ihres Hubes zu sorgen, wenn es nicht zu hohen Aufprallgeschwindigkeiten kommt.

Entsprechend der unterschiedlichen Größen decken die geschlossenen, hydraulischen und einstellbaren Bremsen große Kraftbereiche ab. Sie reichen von 50 N bis 1800 N. Normale Einsatzfälle dieser Maschinenelemente sind z. B. das Bohren von Feinblechen oder das Sägen von Aluminium- und Kunststoffprofilen, um in der Regel Werkzeugbrüche zu vermeiden. Beim in den Niederlanden verwendeten Typ handelt es sich hingegen um ein Sondermodell einer gasbefüllten Ölbremse, die bei ACE unter dem Namen „HB-22-150-EE-NT-200N“ gelistet wird.


Weltweit erstes Urban Bike aus recyceltem Kunststoff


Normalerweise steht die Abkürzung „HB“ beim Langenfelder Unternehmen für Hydraulische Bremszylinder. Wegen ihrer Ähnlichkeit zu diesen Maschinenelementen werden gerade die Sonderlösungen bei den Ölbremsen häufig auch unter dieser Produktbezeichnung geführt. Warum ist gerade diese Lösung im vorliegenden Fall so geeignet?

Es liegt an der Möglichkeit, eine schiefe Ebene im Horizontalbereich wieder auszugleichen. Denn in den Kurven neigt sich der Sitz von Ad Aarts um 10 bis 15 Grad. Das anschließende Zurückstellen in den Horizontalbereich erlaubt genau die Kombination aus Ölbremsen und Gasbefüllung, weil die Ölbremsen in diesem Fall beim Einfahren dämpfen. Das Gas drückt die Kolbenstange danach mit einer Kraft von 200 N wieder nach draußen.

Höhere Kurvengeschwindigkeiten realisiert

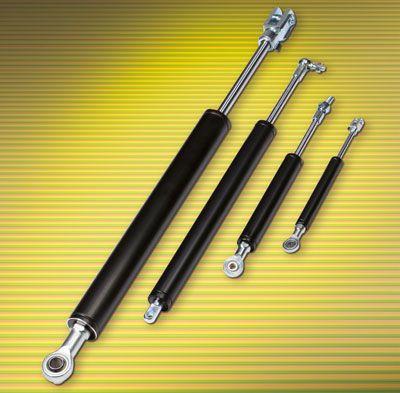

ACE OelbremsenBereits ein erster Test zeigte, wie hervorragend die neue Kombinationslösung als Stabilisator funktioniert. Ad Aarts gelang es ad hoc, die Kurven in einem Eisstadion ohne Probleme mit 21 km/h zu durchfahren. Doch der ambitionierte Sportler erhoffte sich noch mehr:

„Das liegt daran, dass künstliches Eis härter und glatter ist als Natureis und die Kurven auf Natureisbahnen einen etwas größeren Radius haben“, so Aarts.

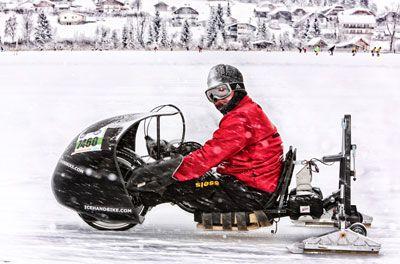

Zur Erklärung: Sein jährlicher Höhepunkt findet unter freiem Himmel statt. Weil es in den Niederlanden in den letzten Jahren bis auf den Winter 2012-2013 zu warm für geschlossene Eisdecken bei der sogenannten Elfsteedentocht war, einer Tour, die die elf historischen Städte der Provinz Friesland mit einander verbindet, wurde im Winter 2013-2014 eine Alternative auf dem Weißensee in Österreich ausgetragen.

Hier sollte im Januar 2014 eigentlich das volle Potenzial der neuen Lösung ausgeschöpft werden, aber auch in 930 m Höhe in Kärnten machte das Wetter Aarts einen Strich durch die Rechnung.

Wegen zu großer Schneefälle wurde das Rennen erst kurzfristig einen Tag vorgezogen, dann machte der Schnee die Strecke zu langsam. Im vorgegebenen Zeitlimit von 11 h war so nicht an eine gefahrene Strecke von 200 km zu denken.Dennoch konnte Ad Aarts dem Tag Positives abgewinnen: „Die Kurvenfahrten waren super, mein Ice-Handbike war 100 Prozent stabil.


Geräte zur Bremsenergie Rekuperation für elektrische Antriebe


Dennoch müssen die 200 Kilometer aus meinen Armen kommen. Und das ging durch den zusätzlichen Widerstand des Schnees einfach nicht. Aber für den Januar 2015 sind wir optimistisch und werden wieder am Fuß der Gailtaler Alpen antreten.“ Und falls es wieder stark schneit, so der sympathische Niederländer, dann gibt es ja vielleicht irgendwann auch für dieses Problem eine technische Lösung von ACE, einen eingebauten Schneeschieber zum Beispiel.
