Tripod-Kinematik mit großem Bauraum für 3D-Druck

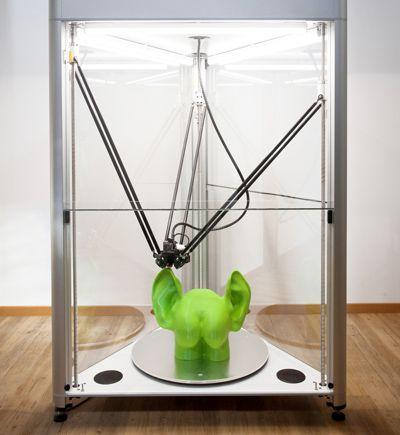

Bahr Modultechnik präsentiert einen neu entwickelten Systemaufbau für 3D-Drucker zum FFF/FDM-Druck großformatiger Objekte im Schmelzschichtverfahren. Aufgrund des optimierten modularen Konstruktionsprinzips erweist sich der CLLK 60-Tripod als eine im Marktvergleich ausgesprochen wirtschaftliche Lösung.

Der minimierte Komponentenbedarf erlaubt es, das Gerät in Ausstattung und Abmessung individuell an die kundenspezifischen Druckaufgaben zu adaptieren. So lassen sich für den 3D-Druck Druckbettdurchmesser bis zu 900 mm und eine maximale Druckhöhe von 1200 mm realisieren.

Das Grundgerüst bilden neu entwickelte Profilachsen der Baureihe LL 60 mit elegant abgerundeter Außenseite. Hochpräzise Kugelgewindespindeln mit entsprechenden Kugelgewindemuttern und einem Wirkungsgrad von über 90 % ermöglichen eine exakte Positionierung ohne Wechselspiel. An den Kugelmuttern sind den Druckkopf ausrichtende Gabelarme aus leichtem, hochstabilem Aluminium befestigt.

Um einen ungehinderten Gleichlauf zu gewährleisten, verfahren die Spindelmuttern über ein Rollenführungsschlittensystem entlang der Profilachsen. Die in das neue Profil integrierten zusätzlichen Nuten vereinfachen die optionale Einpassung verschiedenster Seitenrahmenverkleidungen aus Glas, Plexiglas, Aluminium oder Verbundwerkstoffen. Durch die Sandwichbauweise der laserzugeschnittenen Stahlplatten für Druckbett, Steuerungseinheit und Dachabdeckung lässt sich die gesamte Anlage leicht montieren und an den Profilachsen ausrichten.

---
