Sicherheitslichtgitter, Sicherheitsvorhänge und Sicherheitsschranken sind unverzichtbare Komponenten für den Arbeitsschutz in der Industrie. Sie erfüllen die hohen Anforderungen an Sicherheit und Effizienz, indem sie Gefahrenbereiche zuverlässig überwachen und den Zugang kontrollieren. Der Beitrag beleuchtet aktuelle Neuheiten und innovationen verschiedener Hersteller und stellt innovative Anwendungen vor.
Lichtgitter, Lichtschranke, Lichtvorhang 2026 – Das Wichtigste in Kürze
Lichtgitter, Lichtschranken und Lichtvorhänge sind zentrale Elemente der berührungslosen Sicherheitstechnik. Sie nutzen optische Sensorik, um Zugriffs- und Prozesssicherheit zu gewährleisten. Lichtschranken arbeiten punktgenau mit einem einzelnen Lichtstrahl (Einstrahl-Sicherheits-Lichtschranke), während Lichtvorhänge und Lichtgitter mehrere parallele Strahlen (Mehrstrahl-Sicherheits-Lichtschranken) einsetzen, die größere Flächen überwachen. Neueste Entwicklungen fokussieren auf hochfrequente Abtastung, verbesserte Strahlstabilität und Integration in industrielle Bussysteme wie Profinet oder IO-Link. Höhere Präzision, schnellere Reaktionszeiten und robuste Designs für anspruchsvolle Umgebungen stehen im Fokus. Moderne Systeme integrieren hierfür intelligente Sensorik, IoT-Konnektivität und Selbstdiagnose-Funktionen, um Ausfälle zu minimieren und den Betrieb zu optimieren.
Die Sicherheitsanforderungen, etwa nach ISO 13849-1 oder IEC 61496, treiben Innovationen voran, die neben höchsten Reaktionsgeschwindigkeiten auch Schutzarten bis IP69K und extreme Temperaturtoleranz bieten. In der Automobilproduktion sichern Lichtvorhänge gefährliche Bewegungsbereiche ab, während in der Logistik Lichtschranken präzise Objekte erfassen. Lichtgitter in der Verpackungsindustrie ermöglichen zudem die Optimierung von Produktionslinien durch intelligente Fehlersignalisierung und Echtzeitüberwachung. Mit zunehmender Digitalisierung setzen neue Trends auf KI-gestützte Analysen und drahtlose Kommunikationslösungen, mit denen die nahtlose Integration und vorausschauende Wartung möglich wird.
Neuheiten und Innovationen
Erfahren Sie mehr anhand von Neuentwicklungen an Lichtgitter, Lichtvorhan und Lichtschranke für viele Branchen.
Lichtgitter mit höheren Reichweiten und App
13.01.2025 | Schmersal stellt neue Versionen von Sicherheitslichtvorhängen und Sicherheitslichtgittern vor. Mit Reichweiten von bis zu 30 m bzw. 60 m schützen sie zuverlässig Hand oder Körper und überwachen große Entfernungen mit minimalem Installationsaufwand.
Sicherheits-Lichtvorhänge/Lichtgitter in Ex-Ausführung
28.07.2023 | Schmersal hat eine neue Baureihe an optoelektronischen Schutzeinrichtungen entwickelt. Die Sicherheitslichtvorhänge/-gitter EX-SLC/SLG440 in Ex-Ausführung ist in den Zündschutzarten EX d, EX t und EX op is ausgeführt.
Stufenlos einstellbare Muting-Arme für Sicherheitslichtgitter

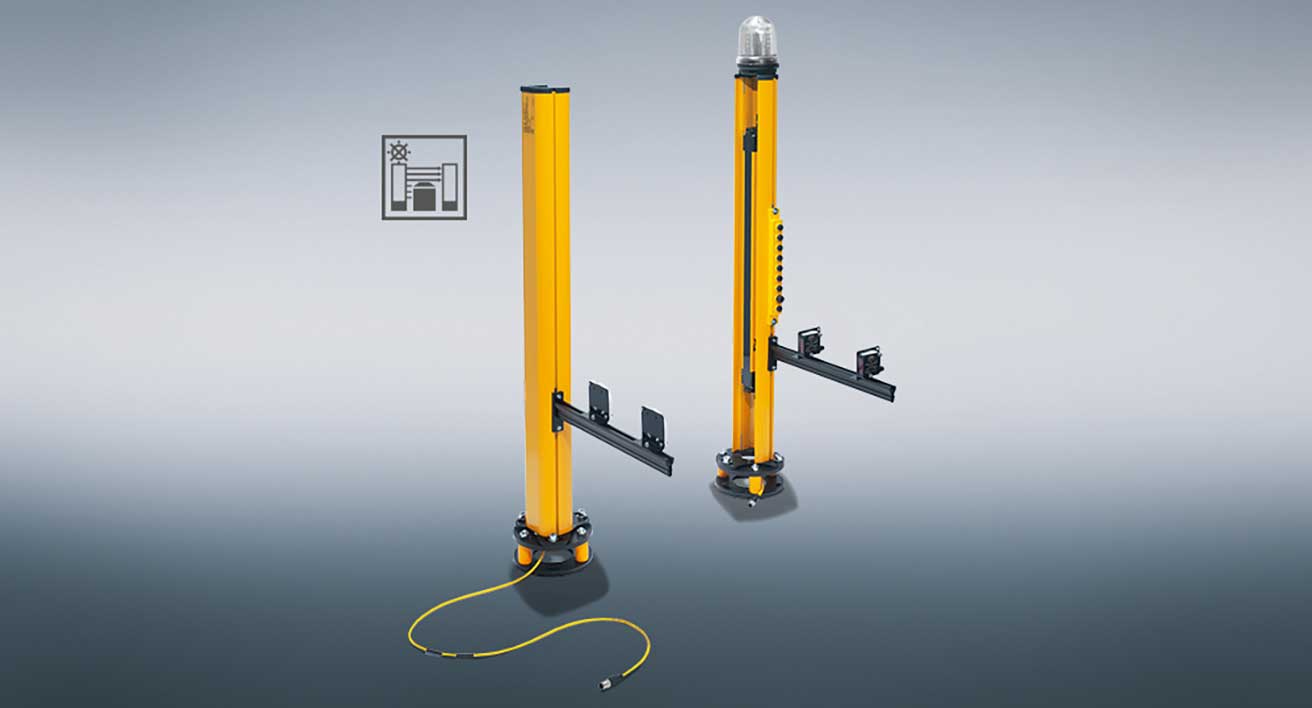

20.04.2023 | Pilz hat die Sicherheitslichtgitter Psenopt II (Bild oben) mit innovativen, stufenlos einstellbaren Muting-Armen ausgestattet. Diese ermöglichen eine vollständig flexible Positionierung der Sensoren für L-, T- und X-Muting, wodurch die Produktivität erheblich gesteigert wird. Durch die stufenlose Anpassung der Muting-Sensoren lassen sich unnötige Stillstandszeiten vermeiden, was insbesondere in der Verpackungs- und Logistikbranche von Vorteil ist.
Die Muting-Arme werden direkt an den Psenopt II Sicherheitslichtgittern oder deren Schutzsäulen montiert. Die Befestigung erfolgt mittels Nutensteinen, die horizontal entlang der gesamten Nut angebracht werden können. Dadurch ist die Höhe der Muting-Sensoren individuell wählbar und flexibel einstellbar. Das gestattet eine Vielzahl an Konfigurationen gemäß der Norm IEC 62046 und sorgt für eine applikationsspezifische Umsetzung unterschiedlicher.
Unempfindlich gegenüber Schock, Kollision und Vibration
Die Muting-Arme und Sicherheitslichtgitter sind äußerst robust und unempfindlich gegenüber Schock, Kollision und Vibration. Sie bieten Schutz für Finger, Hände und Körper in Anwendungen bis PL e gemäß EN ISO 13849 und sind in Längen von 150 bis 1800 mm erhältlich. Mit einer Schockbeständigkeit von 10 g eignen sie sich bestens für den Einsatz in rauen Industrieumgebungen, da sie den Anforderungen der Norm EN 60068-2-27 entsprechen.
Das Muting-Lösungspaket von Pilz, bestehend aus den Sicherheitslichtgittern Psenopt II, den neuen Muting-Armen und der sicheren Kleinsteuerung Pnozmulti 2, ermöglicht eine effiziente Produktion ohne unnötige Stillstände. Der Pnozmulti Configurator bietet spezielle Funktionsbausteine für Muting-Anwendungen, wodurch das Überwachen von Transportbändern, Palettierern und die Auslaufsteuerung von Paketen noch produktiver gestaltet werden können.
Sicherheits-Lichtschranke für die Lebensmittelindustrie
09.03.2023 | Schmersal stellt die neue Sicherheits Lichtschranken Baureihe SLB440 vor. Diese eignet sich speziell für hygienesensible Anwendungen in der Verpackungs- und Lebensmittelindustrie wie für die Milchwirtschaft und Fleischverarbeitung.
Chronologie & Archiv
Die nachfolgenden Berichte dokumentieren den technologischen Fortschritt und die Entwicklungen der vergangenen Jahre (ab 2021).

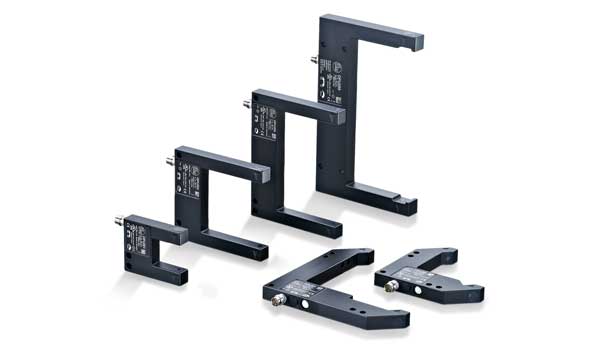

11.03.2019 | Äußerst schnell lassen sich die neuen Gabel- und Winkellichtschranken der Baureihe OP von IFM Electronic in Betrieb nehmen. Im Gegensatz zu herkömmlichen Einweglichtschranken entfällt die Zeit raubende Justage von Sender und Empfänger. Mühelos erfolgt jetzt die Einstellung mittels Potenziometer oder über IO-Link. Durch IO-Link lassen sich applikationsspezifische Sensormodi einstellen und die Ein- und Ausschaltverzögerung leicht anpassen.
Besonders bei der Teileüberwachung in der Zuführungstechnik sowie in der Montage- und Handhabungstechnik finden die neuen Geräte der Baureihe OP ihre Anwendung. Rasch stoßen konventionelle Gabel- und Winkellichtschranken bei der Erkennung von Kleinstteilen oder bei Applikationen mit sehr hohen Geschwindigkeiten an ihre Grenzen.
Dank IO-Link ist eine individuelle Anpassung an unterschiedlichste Anwendungen möglich. Mittels einstellbarer Schaltfrequenzen von bis zu 14.000 Hz gestatten die neuen Sensoren sehr schnelle Anwendungen, nun sogar mit kleinsten Teilen.
Selbstständig erkennt das Gerät Verschmutzungen durch die permanente Kontrolle der Funktionsreserve. So kann dieses rechtzeitig gereinigt und die Prozesssicherheit gewährleistet werden. Das spart Zeit und schützt vor kostspieligen Produktionsausfällen. Durch die Verwendung von IO-Link lässt sich digital und bidirektional kommunizieren.

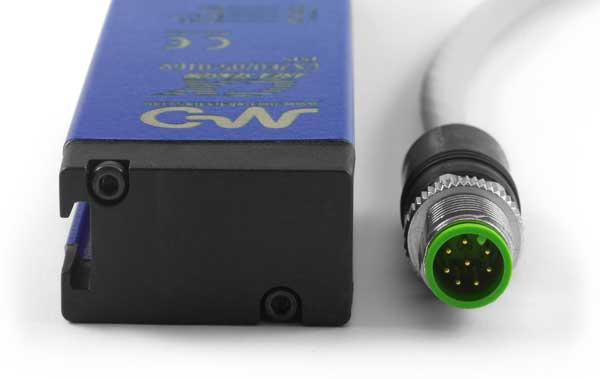

26.06.2015 | Welotec hat sein Sortiment an messenden und schaltenden Automatisierungs-Lichtgittern um die Serie CX ergänzt. Die Lichtgitter der Serie CX sind jeweils im Set bestehend aus Sender und Empfänger erhältlich. Die drei Baureihen CX0, CX1 und CX2 umfassen unterschiedlichste Modelle mit Überwachungshöhen von bis zu 960 mm und Reichweiten von bis zu 6m.
Es sind Kreuzstrahl- oder Parallelstrahl-Versionen verfügbar; durch die gekreuzten Strahlen lassen sich auch sehr kleine Objekte bis 1 mm erkennen. Alle Modelle haben ein haltbares Aluminium-Gehäuse mit der Schutzart IP67 und werden über robuste M12-Stecker angeschlossen.
Die bei der Detektion und Messung sehr schnell reagierenden Lichtgitter sind wahlweise mit Ausblend-Funktionen (Blanking) ausrüstbar. Die Synchronisation kann optisch oder über Kabel erfolgen. Es stehen zwei Analogausgänge (4-20 mA, 0-10 V) zur Verfügung. Gut sichtbare Diagnose-LEDs ermöglichen eine einfache Installation. Weitere Optionen sind unter anderem die Auto-Set-Funktion, externe Empfindlichkeitseinstellung per Trimmer, Selbstjustage oder die Remote-Teach-In-Funktion.
Die besonders kompakten Lichtgitter mit der kleinsten Bauform von nur 20 x 36 mm auf dem Markt bewähren sich zum Beispiel in automatischen Warenlagern, insbesondere bei Verpackungsprozessen, wo sie unter anderem zur Höhenerkennung von Kartons und der automatische Sortierung eingesetzt werden. Typische Einsatzbereiche sind aber auch die Detektion von überstehenden Objekten in Palettiermaschinen oder die Objekterkennung in der Fertigungsindustrie.
29.09.2015 | Bei der neuen Baureihe SR 46C von Leuze Electronic konnte die Funktionsreserve im Vergleich zu den Vorgängermodellen um bis zu 80 % gesteigert werden.
Das hat im wesentlichen zwei Gründe: die optimierte Fremdlichtunterdrückung und die automatische Empfindlichkeitsnachregelung bei Verschmutzung und Reflexion. Diese Verbesserungen wirken sich unmittelbar auf eine stabilere Anlagenfunktion und weniger Stillstandzeiten aus.
Damit eignet sich die Baureihe SR 46C sehr gut für den Einsatz in fördertechnischen Anlagen, der holzverarbeitenden Industrie und im Sondermaschinenbau. Ein Temperaturbereich von -40° bis +60 °C sowie die hohe Schutzart IP 67 und IP 69K qualifizieren alle Sensoren dieser Baureihe für raue Umgebungsbedingungen.
Weitere Ausstattungsmerkmale sind die Teach-Taste für die einfache und schnelle Parametrierung direkt am Gerät, das Potentiometer mit großem Einstellbereich, der gut sichtbare Lichtfleck, die verbesserte Status-LED und die zusätzliche Anzeige hinter der Frontscheibe bei den Einweg-Lichtschranken L 46C.

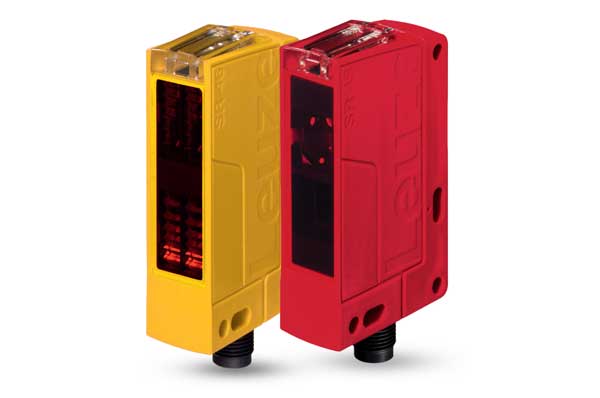

Innerhalb der Baureihe stehen neben den Einweg-Lichtschranken mit höchster Funktionssicherheit bei Reichweiten bis 150 m auch Einstrahl-Sicherheits-Lichtschranken SLS 46C vom Typ 2 und Typ 4 für die effiziente Maschinenabsicherung zur Verfügung. Die Lichtschranken PRK 46C sind ideal bei kleinen Reflektoren, starken Verschmutzungen und folienverpackten Objekten. Die Reflexions-Lichtschranken RK 46C VarOS bieten eine zuverlässige Detektion aufgrund der Lichtbandoptik. Für die Detektion dunkler und glänzender Objekte schließlich eignen sich die Reflexions-Lichttaster HT 46C.

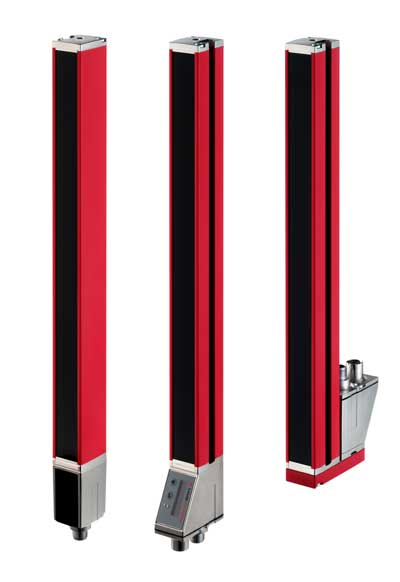

24.10.2013 | Die aktuell komplettierte Familie der messenden Lichtvorhänge CML 700i von Leuze Electronic beinhalten nun auch Varianten mit integrierter Profibus- und RS485-Schnittstelle. In der Summe bieten diese messenden Lichtvorhänge somit integrierte Schnittstellen für Profibus, CAN-Bus, RS485 und I/O-Link. Darüber hinaus können die Daten auch über Analogausgänge übertragen werden, wobei sowohl die Steuereinheit als auch die Schnittstellen jeweils in der Empfängereinheit untergebracht sind.
Damit muss kein zusätzliches Gerät wie ein Gateway montiert werden. Die Parametrierung kann direkt über die Steuerung erfolgen. Alle Einstellung bleiben hier gepeichert, so dass ein Gerätetausch ohne erneutes Parametrieren möglich ist. Durch die extrem schnelle Ansprechzeit pro Strahl von bis zu 10 µs lassen sich auch sehr schnelle Prozesse sicher erkennen und Messdaten erfassen. Die Möglichkeit, transparente Medien sicher zu erkennen, erhöht in vielen Fällen die Prozesssicherheit.
Durch das intelligente Befestigungskonzept und den optionalen Steckerabgang nach hinten lassen sich die CML 700i Lichtvorhänge sehr flexibel integrieren. Außerdem ergibt sich damit ein sehr kleiner Blindbereich von nur 23 mm und die Möglichkeit, den Lichtvorhang ohne Erkennungslücken sehr nahe an der Fördertechnik zu montieren. Zudem kann der Anwender aufgrund des Steckerkonzepts die Produkte kaskadieren, falls Messlängen von mehr als 3 m gefordert sind. Ein integrierter Ausrichtmodus und die Anzeige des Empfangspegels im Display erleichtern und beschleunigen das Ausrichten.
Quellenangabe: Dieser Beitrag basiert auf Informationen folgender Unternehmen: Baumer, IFM Electronic, Leuze Electronic, Pepperl+Fuchs, Pilz, Schmersal, Welotec.
