Lichtschranke, Lichtgitter, Lichtvorhang zur Sicherheit
Sicherheits Lichtschranke, Lichtgitter und Lichtvorhang sind berührungslos wirkende Schutzeinrichtungen, die Zugänge und Gefahrenstellen absichern. Bei den optoelektronischen Sicherheitseinrichtungen wird der Licht-Strahl unterbrochen, sobald der Gefahrenbereich betreten wird. Für diese Anwendungen stellen wir Ihnen in diesem Artikel die Neuheiten der Schmersal Gruppe vor wie drei neue Lichtschranken Baureihen.
Lichtgitter mit höheren Reichweiten und App SLC Assist
13.01.2025 | Schmersal stellt neue Versionen von Sicherheitslichtvorhängen und Sicherheitslichtgittern der Baureihe SLC440COM-H/ SLG440COM-H vor. Mit Reichweiten von bis zu 30 m (SLC440COM) bzw. 60 m (SLG440COM) schützen sie zuverlässig Hand oder Körper und überwachen große Entfernungen mit minimalem Installationsaufwand.
Die Sicherheitssensoren der Baureihen SLC440COM/ SLG440COM sichern Gefahrenstellen und Gefahrenbereiche in diversen Applikationen wie in Pressen, Palettieranlagen oder Roboterzellen. Aufgrund der erhöhten Reichweiten sichern sie jetzt sehr weitläufige Produktionsanlagen, Förderstrecken oder an Bahnsteigen autonom fahrende U-Bahnen. Über Umlenkspiegel lassen sich ganze Bereiche mit nur einem Sicherheitslichtvorhang oder -lichtgitter absichern und überwachen. Diese Lösung reduziert sowohl den Installationsaufwand als auch die Anschaffungskosten der Sicherheits-Lichtschranken.
Die Sicherheitslichtvorhänge und -gitter haben eine Bluetooth-LE-Schnittstelle. Diese bildet mit der Schmersal App „SLC Assist“ eine Statusmeldung der Geräte ab und liefert umfassende Status- und Diagnosedaten. Die neue App hat mehr Funktionalitäten. So kann mit ihr nun z. B. auch der erforderliche Sicherheitsabstand zur Gefahrstelle berechnet werden. Dank der intuitiven Benutzeroberfläche können mühelos alle erforderlichen Daten erfasst und die berechneten Ergebnisse abgerufen werden.
Bei der gesetzlich vorgeschriebenen Prüfung und Dokumentation bietet die App umfangreiche Unterstützung, etwa durch einen integrierten Betriebsstundenzähler oder die Erfassung der Schalthäufigkeit der Ausgänge. Zudem schlägt die App konkrete Produkte aus dem Schmersal-Sortiment vor: Mit einem Klick gelangt der Anwender direkt zum entsprechenden Produkt im Onlinekatalog. Die Schmersal App SLC Assist gibt es für Android- und iOS-Geräte.
Sicherheits-Lichtvorhänge/Lichtgitter in Ex-Ausführung
28.07.2023 | Schmersal hat eine neue Baureihe an optoelektronischen Schutzeinrichtungen entwickelt. Die Sicherheitslichtvorhänge/-gitter EX-SLC/SLG440 in Ex-Ausführung ist in den Zündschutzarten EX d (Gasatmosphären), EX t (Staubatmosphären) und EX op is (optische Strahlung) ausgeführt. Damit eignen sich die Lichtvorhänge speziell für die Zugangsabsicherung von explosionsgefährdeten Bereichen in der industriellen Fertigung, vorallem für die Zonen 1 und 21.
In vielen Fertigungsbereichen herrscht eine erhöhte Explosionsgefahr wie in Chemieindustrie, Raffinerien oder Lackierereien und überall dort, wo entzündbare Beschichtungsstoffe verarbeitet werden. In Anwendungen, wo Schüttgüter verarbeitet werden, wie in der Futtermittel- oder Recyclingindustrie sowie in Holz oder Getreide verarbeitenden Betrieben besteht die Gefahr einer Staubexplosion. Hier kann sich im Normalbetrieb gelegentlich eine gefährliche explosionsfähige Staubwolke bilden.
Für alle diese Anwendungen wurden die Sicherheitslichtvorhänge/-gitter SLC/SLG440 in Ex-Ausführung entwickelt. Die Geräte können in explosionsgefährdeten Gas- und Staub-Atmosphären der Zonen 1/21 und 2/22 Kategorie 2GD installiert werden. Sie sichern Gefahrenstellen und -bereiche sowie Maschinenzugänge. Bei Unterbrechung von einem oder mehreren Strahlen wird die gefahrbringende Bewegung zum Stillstand gebracht.
Die Vorhänge/Gitter sind Atex-zertifiziert, IECEx, Inmetro und CCC Ex Zertifizierungen werden folgen. Die optischen Sensoren sind in einem Schutzgehäuse aus bruchfestem Glas mit Metallkappen untergebracht. Die Sicherheitslichtvorhänge für Finger-, Hand- und Körpererkennung gibt es in Varianten mit einer Auflösung von 14 und 30 mm und Reichweiten von 0,3 bis 20 m. Die wasserfesten und staubdichten Geräte erreichen Schutzart IP66 und IP67 und sind outdoor geeignet.
Sicherheits-Lichtschranke für die Lebensmittelindustrie

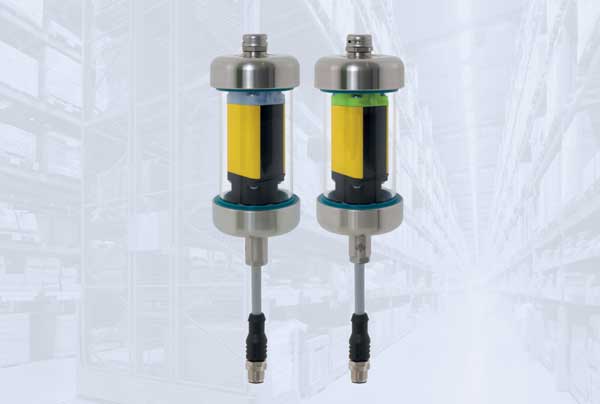

09.03.2023 | Schmersal stellt die neue Sicherheits Lichtschranken Baureihe SLB440 vor. Diese eignet sich speziell für hygienesensible Anwendungen in der Verpackungs- und Lebensmittelindustrie wie für die Milchwirtschaft und Fleischverarbeitung. Eine einstrahlige Lichtschranke der SLB Baureihe baut mit 62 mm Durchmesser und 115 mm Höhe sehr kompakt. Daher eignen sie sich bestens für den Einsatz an Tiefziehmaschinen für Verpackungen sowie an Schneideinrichtungen oder andere enge Einbauräume.
Die SLB440 Lichtschranke wurde auf Basis vom Sicherheits-Lichtvorhang und -Lichtgitter SLC/SLG 440 IP69 konstruiert. Beide bewähren sich seit einigen Jahren in der Nahrungsmittel- und Verpackungsindustrie. Auch die neue Einstrahl-Sicherheits-Lichtschranke ist den anspruchsvollen Umgebungsbedingungen wie bei der Reinigung gewachsen.
Die durchdachte Detailkonstruktion verleiht der Lichtschranke die Schutzart IP69. Die außen- und innenliegenden Dichtungen dieser berührungslos wirkenden Schutzeinrichtung (BWS) halten den sehr hohen Anforderungen und der häufigen Reinigung mit Schaum, Laugen, Hochdruck oder Heißdampf stand.
Die BWS Lichtschranken Baureihe wurde nach Hygienic Design Vorgaben konstruiert. Die Verschlusskappen, Kabeleinführung, Druckausgleichsmembrane und Befestigungsteile der Lichtschranke SLB440 sind aus Edelstahl (V4A) gefertigt. Die transparente Schutzröhre besteht aus Polycarbonat (PC). Sie hat eine hohe Reinigungsmittelbeständigkeit und hält starken mechanischen Belastungen stand.
Sollte es zum Beispiel bei der Hochdruckreinigung in der Lebensmittelherstellung einmal zu einem versehentlichen Aufprall der Reinigungslanzen auf das Gehäuse der SLB440 IP69 kommen, wird es durch die robuste Schutzröhre verlässlich geschützt. Das Material gewährleistet eine hohe Prozesssicherheit bei einer langen Lebensdauer der Sicherheits Lichtschranken. Die Materialbeständigkeit dieser Bauteile hat das unabhängige Prüflabor Ecolab bestätigt.
Die BWS-Baureihe hat eine integrierte Auswertung mit zwei Sicherheitsausgängen zum direkten Anschließen an die übergeordnete Steuerung. Eine integrierte Einrichthilfe und einfache Anschlussmöglichkeit mit einem M12 Stecker 4- bzw. 5-polig sind weitere Features. Die Lichtschranke erzielt Performance Level PLe, Typ 4.
Chronologie & Archiv
Die nachfolgenden Berichte dokumentieren den technologischen Fortschritt und die Entwicklungen der vergangenen Jahre (ab 2019).

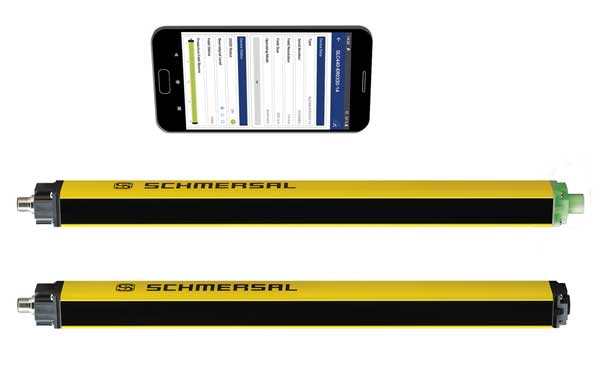

Die Schmersal Gruppe bringt erstmals ein Sicherheitslichtgitter mit integrierter Bluetooth-Schnittstelle auf den Markt. Bei dem SLC440/COM mit Bluetooth BLE handelt es sich um ein optoelektronisches Sicherheitssystem, das dank eines Bluetooth-Interface alle Status- und Diagnosedaten über den Betriebszustand des Geräts auf Smartphones oder Tablets in Echtzeit zur Verfügung stellt.
Live-Demonstration auf der SPS 2019 in Nürnberg
27.11.2019 | Guido Gutmann, Key Account Manager, Safety Control GmbH, Schmersal Gruppe, Mühldorf präsentiert auf der SPS 2019 in Nürnberg das neue Sicherheitslichtgitter SLC440/COM SLC440/COM mit Bluetooth-Schnittstelle zur Diagnose.
10.05.2019 | Die Bluetooth-Schnittstelle der SLC440/COM ermöglicht eine einfache Inbetriebnahme per Smartphone oder Tablet durch die integrierte Einrichthilfe. Dank der Möglichkeit zur Speicherung der Daten können diese z. B. auch für Dokumentationszwecke bei wiederkehrenden Prüfungen und im Sinne von Predictive Maintenance genutzt werden.
Die Kommunikation der Daten an Smartphones / Tablets (Android, IOS) wird über eine vom Hersteller entwickelte App ermöglicht. BLE steht für Bluetooth Low Energy, ein Funksystem für den Nahfeldbereich zur Datenübermittlung mit sicherer Übertragungstechnik.
Bisher sind auf dem Markt lediglich Diagnose-Tools verfügbar, die auf der NFC-Technologie basieren. Während NFC-Tools nur eine Reichweite von wenigen Zentimetern bieten, erzielt die Bluetooth-BLE-Schnittstelle mit bis zu 5 m eine 100-fach höhere Reichweite. Daher ist die BLE-Schnittstelle gerade dann von Vorteil, wenn sich das optoelektronische Sicherheitssystem an einer relativ unzugänglichen Stelle befindet. Darüber hinaus ermöglicht Bluetooth BLE mehr Einsatzmöglichkeiten, da die meisten Smartphones oder Tablets über Bluetooth verfügen, aber nicht alle über NFC. Die Sicherheitslichtgitter sind weltweit einsetzbar.
