Wärmebildkamera | Neuheiten für industrielle Anwendungen

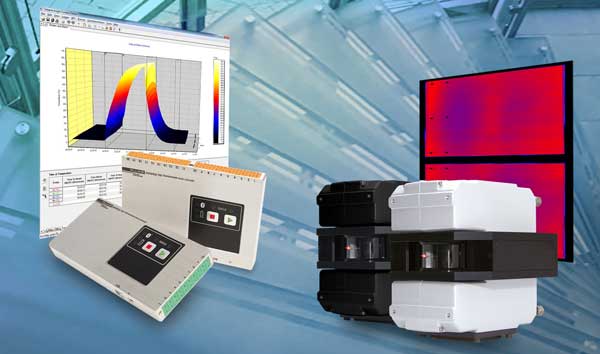

28.08.2022 | Fluke hat verschiedene Lösungen zur Temperaturüberwachung in der Herstellung, Formung und zum Beschichten von Glas. Infrarotthermometer und Wärmebild Systeme messen und analysieren berührungslos die Temperatur. Zum Erfassen und Senden von Ergebnissen in Echtzeit an die Anlagensteuerung stehen umfassende Schnittstellen zur Verfügung. Das hilft dem Bediener die Produktivität zu steigern und die Betriebskosten zu senken.

Infrarotzeilenscanner aus der MP-Serie von Fluke erstellen Live Wärmebilder von bewegten Prozessen, darunter die Floatglasherstellung oder das Vorspannen von Flachglas. Sie kontrollieren dabei die Temperaturgleichmäßigkeit und detektieren Schäden, Hot Spots und Cold Spots. Zur Temperaturverlauf-Überwachung im Ofen dienen Datapaq Datenlogger.

Sie zeichnen über auf der Glasoberfläche angebrachte Thermoelemente Temperaturverläufe auf. Ein komplettes Sortiment Infrarot-Pyrometer mit geeigneten Wellenlängen hilft bei der Herstellung von Ampullen, Flaschen, ultradünnem Ziehglas für Touchscreens u.v.m.

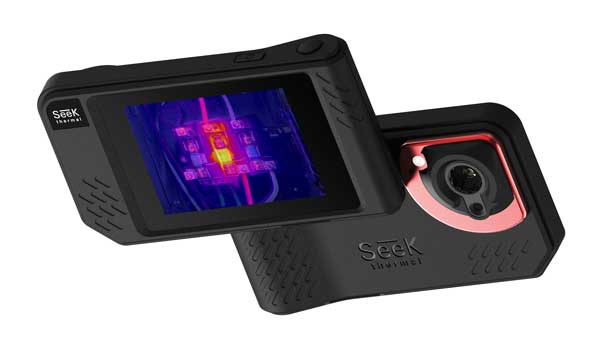

19.04.2022 | Seek Thermal kombiniert bei, Modell Shotpro eine hochpräzise Wärmebildkamera mit einer Digitalkamera und macht sie so zum vielseitigen Profi Werkzeug. Die Wärmebildkamera kann bei Tag und Nacht eingesetzt werden in Gebäuden, Industrie oder Handwerk. Die hohe thermische Auflösung von 320 x 240 Pixeln sorgt für präzise Wärmebilder.

Undichtigkeiten, schlechte Isolierungen oder Defekte an Bauteilen sind auf dem 3,5  Zoll großen Farb Touchscreen gut erkennbar. In dem robusten und kompakten Gehäuse ist die Digitalkamera mit 640 x 480 Pixeln untergebracht. Videos und Foto können so vor Ort mit den Wärmebildern verglichen werden. Mit der Seek Vista Mobile App kann eine Live Wärme Bildansicht per Wifi auf mobile Geräte gestreamt werden.

Mit der neuen Wärmebildkamera lassen sich für das menschliche Auge Schwachstellen und Defekte, die nicht sichtbar sind, leicht aufspüren. Eine hohe Wärmeentwicklung durch elektrische Fehler ist schnell und sicher detektierbar, indem Elektroschalttafeln, Anschlüsse und Sicherungen überprüft werden. Mit der präzisen Shotpro können Anwender checken, ob Gitter, Register und Diffusoren in Belüftungssystemen optimal installiert und abgedichtet sind.

Für den Menschen unsichtbare Lecks an Rohren werden ebenfalls sichtbar. Indem Anwender ein großes Kanalsystem scannen, lassen sich Luftlecks aufspüren. Die Energieeffizienz von Gebäuden kann ebenfalls verbessert werden, indem zum Beispiel ineffiziente Lüftungen diagnostiziert werden. Die praktische Wärmebildkamera erkennt zudem mangelhafte Isolierungen und Wärmebrücken. Der Temperaturbereich reicht von -40° bis +350 °C. Sie kann natürlich auch in Kelvin oder Fahrenheit dargestellt werden.

Die Benutzeroberfläche ist einfach ausgeführt. Auf dem großen Touchscreen können Daten in Echtzeit analysiert werden. Verschiedene Einstellungen wie Span/Level, Hi/Low und Spot helfen dabei. Bediener können sich bis zu drei Box Analysen von einem kleineren Ausschnitt des Bildes anzeigen lassen. Sollen Kollegen in die Analyse eingebunden werden, können die Daten per Live-Stream geteilt werden. Die Kamera hat ein Gewinde zur Befestigung auf einem Stativ und ist nach Schutzklasse IP54 vor Spritzwasser und Staub geschützt. Der langlebige Akku gestattet einen Einsatz von vier Stunden. Die Stromversorgung erfolgt über USB-C.

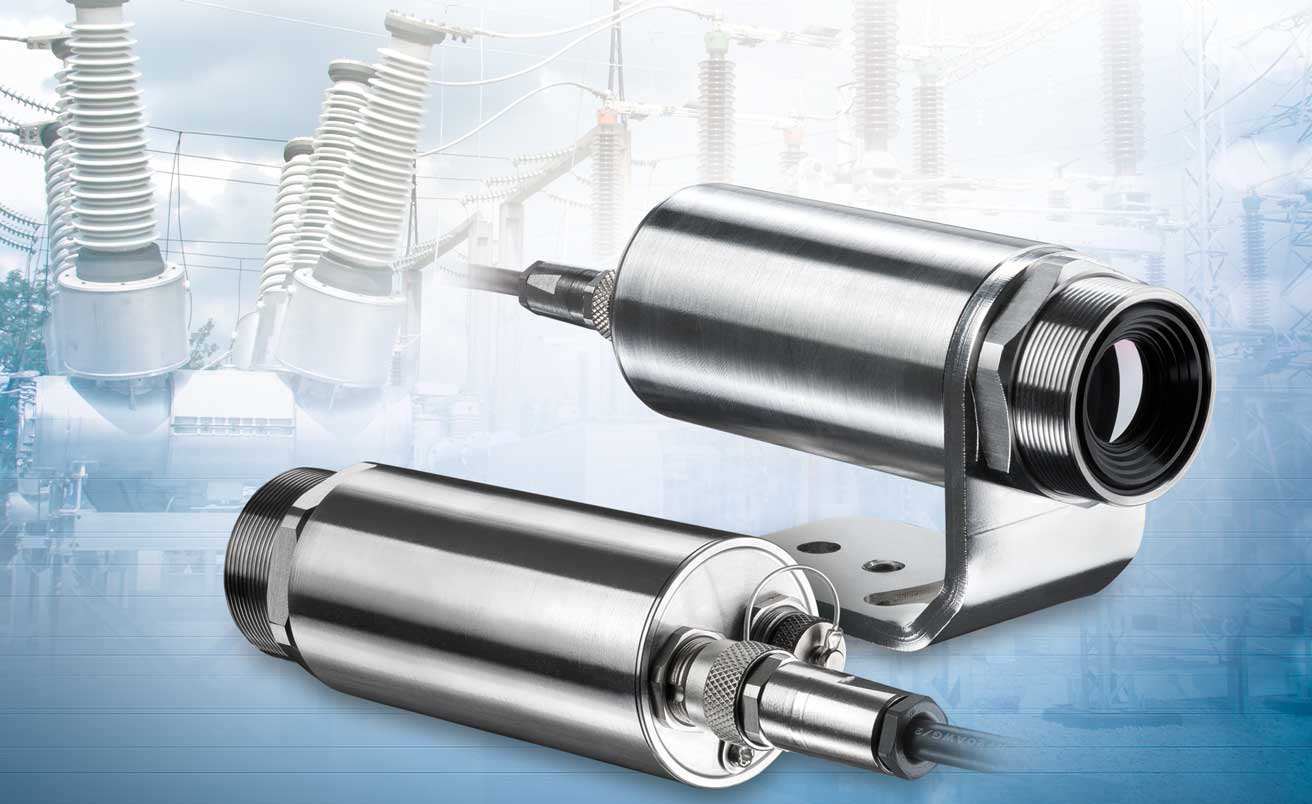

03.02.2022 | Die Wärmebildkamera Thermoimager TIM41 von Micro-Epsilon wurde für die hohen Ansprüche industrieller Serienanwendungen entwickelt. Die IR-Kamera erfasst präzise Temperaturen von -20° bis +900 °C. Über einen integrierten Motorfokus erfolgt die Scharfstellung der Wärmebildkamera. Heiße und kalte Spots lassen sich automatisch überwachen.

Die robuste Wärmebildkamera bietet für die Überwachung von Maschinen und Anlagen eine hohe Auflösung. Sie kann bis zu drei Messfelder gleichzeitig fokussieren und kontinuierlich überwachen. Über den integrierten Motorfokus lässt sich die Wärmebildkamera auch aus der Ferne scharfstellen. Die Messwerte können an eine Steuerung ausgegeben werden. Bei Grenzwertüberschreitung lassen sich so Stück für Stück weitere Schritte wie Türöffnung, Alarmierung, Kühlung oder Abschaltung vornehmen.

Die Inbetriebnahme ist einfach über die im Lieferumfang enthaltene Software TIM Connect möglich. Eine Messwertausgabe ist per Ethernet oder Prozessinterface (4 bis 20 mA) gegeben. Für den Betrieb benötigt man im autonomen Modus keinen zusätzlichen PC.

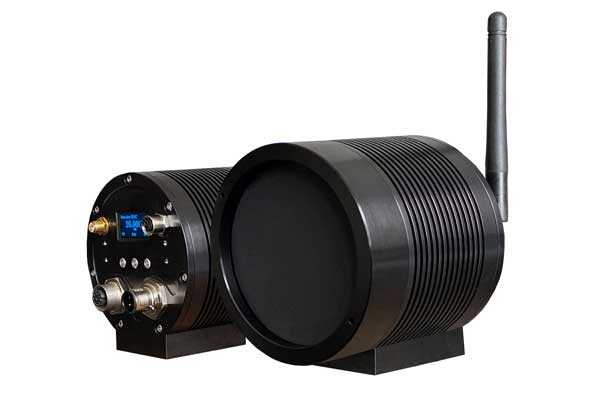

27.07.2020 | AT – Automation Technology hat seine IRS-Produktfamilie um den smarten Temperatur-Referenzstrahler AT Smart-Blackbody IRS Calilux erweitert. Mit dieser Neuentwicklung lässt sich die Temperatur-Messgenauigkeit einer IR-Kamera bis an die Grenzen des technisch Machbaren steigern – und zwar ausfallssicher.

Für die berührungslosen Temperaturmessung stellt der Referenzstrahler einen hochpräzisen Temperaturreferenzwert zur Verfügung, mit dem Temperaturmesswerte der IR-Kamera korrigiert werden. Die Messgenauigkeit solcher Wärmebildkameras lässt sich damit auf eine noch nicht dagewesene Genauigkeitsklasse von ±0,3 Grad Messgenauigkeit verbessern.

Der feine Unterschied in der Corona-Pandemie

In Zeiten der Corona-Pandemie hat die Messgenauigkeit der Wärmebildkameras bei der Messung von Körper Temperaturen mit der mobilen Zugangskontrolle Febriscan von AT in der Bewertung den entscheidenden Unterschied zum Wettbewerb ausgemacht. Der Referenzwert ist unabhängig von den Umgebungsbedingungen. Selbst stark wechselnde Temperaturen oder Luftzug beeinflussen die Präzision des Gerätes nicht.

Der IRS Calilux ermittelt zudem die aktuellen Werte für Umgebungstemperatur und Luftfeuchtigkeit, welche wesentliche Parameter bei der berührungslosen Temperaturmessung sind. Die Genauigkeit bei der Bestimmung von Objekttemperaturen mit einer Wärmebildkamera lässt sich damit deutlich verbessern.

Kommunikationsfähige Wärmebildkamera

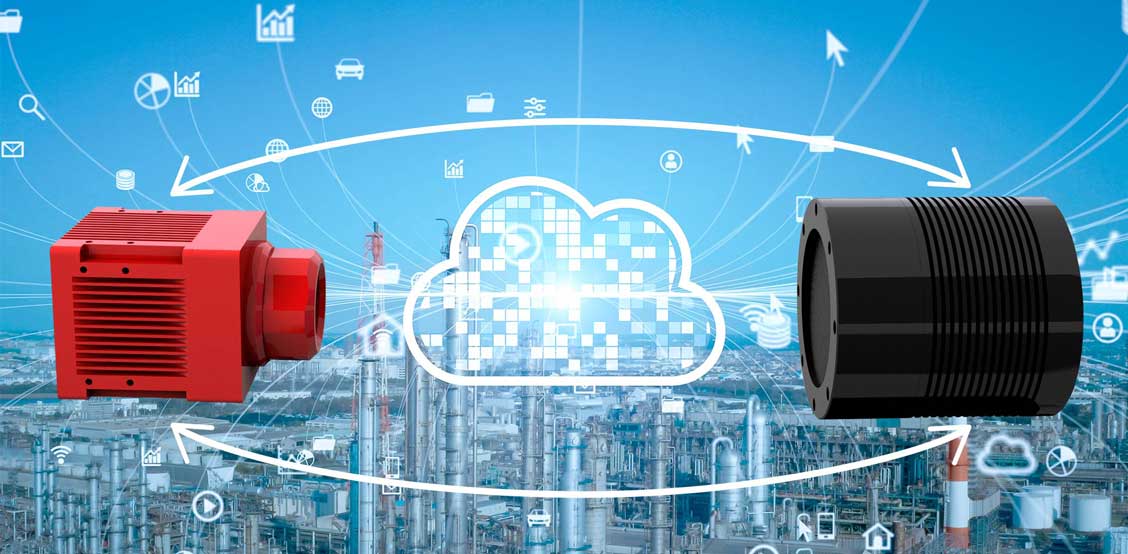

Die Verbindung zu Infrarot Kameras oder anderen Komponenten erfolgt bidirektional über Ethernet oder WLAN. Es können die hochgenauen Referenzwerte übertragen oder alle Einstellungen des Blackbodys gesetzt und abgefragt werden. Zur einfachen Integration in Systeme hat der Temperatur-Referenzstrahler integrierte IoT Protokolle wie Feldbus, Rest-API und MQTT.

Bei der smarten Infrarot Kamera aus der Serie IRSX von AT beispielsweise erfolgt der Datenaustausch direkt mit den Kameras. Die Datenkommunikation lässt sich aber auch mit peripheren Komponenten aufbauen für nicht intelligente Infrarotkameras, die mit Rechner und Auswertungssoftware betrieben werden.

Der Temperatur Referenzstrahler erlaubt zusammen mit einer Wärmebild Kamera den verlässlichen Aufbau geeigneter Temperatur Überwachungssysteme. Das kontinuierliche Temperatur-Monitoring von Produktionsprozessen, die thermische Überwachung von Anlagen oder Brandfrüherkennung wären als Einsatzbeispiele für die Wärmebild Kamera zu nennen. Der AT Smart-Blackbody ist die entscheidende Komponente für den Fail-Safe Betrieb derartiger Überwachungssysteme.

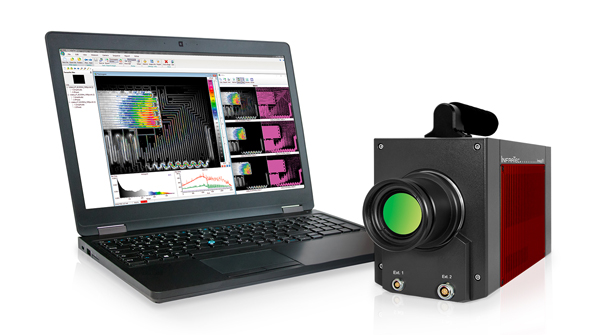

10.02.2020 | Infratec präsentiert die Wärmebildkamera „Image IR 9400“ zum Messen und Prüfen unterschiedlichster Aufgaben. Das Hight-End Infrarot Thermografiesystem ist exakt auf die spezifische Anwendung ausgerichtet. Mit der Infrarotkamera lassen sich sehr unterschiedliche Aufgaben auf dem jeweils höchsten Niveau lösen.

Die Flexibilität vereint Funktionen, die sonst nur in mehreren verschiedenen Typen von High‐End Thermografie Systemen zu finden sind. Die Kamera bietet somit eine unikale Kombination von herausragender geometrischer, thermischer und zeitlicher Auflösung für den Einsatz im Feld.

Gekühlte FPA‐Photonendetektoren mit dem nativen Format von 1280 × 1024 IR‐Pixeln, einem Pixelpitch von 10 µm und digitaler Auslesung stellen die Basis der hohen thermischen und geometrischen Auflösungen des Thermografie Systems. Dank des optional erhältlichen optomechanischen Microscans lässt sich das Bildformat auf bis zu 2560 × 2048 IR‐Pixel steigern. Jedes dieser 5,2 Megapixel ist gleichbedeutend mit einer Temperatur Messstelle auf dem jeweiligen Messobjekt.

Spezialobjektive unterschiedlicher Brennweiten gestatten thermografische Temperatur Messung an makroskopischen Objekten verschiedenster Dimensionen. Unter Verwendung hochwertiger Mikroskopobjektive erschließen sich extrem kleine Strukturen. Mikrothermografie mit Pixelgrößen von bis zu 1,3 µm erfüllen die Anforderungen an Wärmebilder, die aus der Miniaturisierung und wachsenden Leistungsdichte in Elektronik und Werkstoffforschung resultieren.

Eine hohe geometrische Auflösung muss nicht im Widerspruch zu einer sehr guten zeitlichen Auflösung stehen. Mit verschiedenen Image IR 9400 Typen lassen sich Thermografie Aufnahmen mit exzellent hohen Bildwiederholraten erstellen, die beispielsweise im Binning‐Vollbildmodus bis zu 622 Hz und im Teilbild bis zu 3343 Hz erreichen. Wenn hochdynamische thermische Verfahren und das bewegte Objekt untersucht werden, können mit den Wärmebildkameras Sequenzen aufgenommen werden, deren Snapshot‐Einzelbilder in jeweils weniger als 0.001 s Abstand aufeinanderfolgen.

Thermisches Auflösungsvermögen 20 mK

Die Integrationszeiten können mit nur wenigen µs extrem kurz sein und sichern eine verzerrungsfreie Abbildung und die zuverlässige thermische Analyse. Über ein ultraschnelles 10 GigE Interface erfolgt die verlustfreie Übertragung der Thermografie Daten zum Steuer‐ und Auswerte‐PC des Thermografie Systems. Bei Bedarf kann das mit maximaler Kamera Wärmebilder Wiederholrate über vielfach längere Zeit dauern als bei vergleichbaren Thermografie Systemen am Markt üblich. Mit der originären Thermografie Software Familie „Irbis“ von Infratec lassen sich auf dem PC Bilder und Sequenzen online und offline auswerten.

Passend zu sehr anspruchsvollen Aufgabenstellungen bei der präzisen Messung minimaler Temperatur Gradienten, bietet die Wärmebildkamera Image IR 9400 ein sehr gutes, durch den Betrieb im Binning‐Vollbildmodus Verfahren zusätzlich gesteigertes thermisches Auflösungsvermögen von 20 mK. Wie jedes Mitglied der Image IR‐Serie ist auch die 9400 modular aufgebaut. Sie verfügt über Optik‐, Detektor‐ und Interfacemodul. Damit ist die individuell konfigurierbar und auf hochanspruchsvolle Einsatzfälle in Forschung und Industrie ausgerichtet.

Das robuste Design und hochwertige Material sowie die Qulitätsfertigung der Wärmebildkamera ermöglichen die hohe Zuverlässigkeit, lange Lebensdauer und damit ein hohes Maß an Investitionssicherheit beim Einsatz der Infrarot-Thermografie zur Messung von Temperaturen am Objekt in Industrie und Wissenschaft.
