EKS Engel ist Spezialist für industrielle Netzwerktechnik und LWL-Systeme, die auch in rauen Umgebungen höchste Verfügbarkeit garantieren. Dieser Themen-Hub bündelt aktive und passive Komponenten für die Automatisierung: Von kompakten Ethernet Switches und Medienkonvertern über robuste Spleißboxen bis zur nahtlosen Eplan-Integration. Entdecken Sie hier aktuelle Produktneuheiten und Technologien wie TSN. Ganz neu im Programm: Der Ringkoppler XY für maximale Ausfallsicherheit
Switche für Industrial Ethernet sind in vielen Anwendungen notwendig, wenn verschiedene Netzwerkteilnehmer miteinander kommunizieren sollen. Um große Distanzen zu überbrücken, ist eine LWL-Verbindung ideal. Besonders kompakte unmanaged Switche für solche Anwendungen bietet EKS Engel an.
Die Ethernet Switche der e-light Serie sind kompakt, robust, eignen sich für einen erweiterten Temperaturbereich und bieten angepasste Eingangsspannungsbereiche. Sie unterstützen alle Fasertypen (POF, Multimode, Singlemode und HCS) sowie die fasersparende Bi-Di-Technik bei Multimode und Singlemode. Hinsichtlich der optischen Steckertypen SMA-, ST-, SC-, FC-PC-, SC-BiDi- sowie E-2000 sind sie sehr flexibel. Eine crimpfreie und steckerlose Anschlusstechnik mit Klemmverschluss wurde für POF Fasern umgesetzt.
Glasfasertechnik schützt Fledermäuse vor Windrädern
04.12.2025 | Fledermäuse gleiten nachts in die Aufwinde rund um Windräder, was für sie lebensgefährlich werden kann. Zum Fledermausschutz bietet Fleximaus eine Abschaltanlage für Windkraftanlagen, die auf Switche und Medienkonverter von EKS Engel setzt.
Platzsparende Ethernet Switche für den Schaltschrank
Die unmanaged Industrial Ethernet Switche von EKS Engel sind sehr kompakt.
14.07.2025 | Die unmanaged Industrial Ethernet Switches der Serie e-light-100-5 (Bild oben) von EKS Engel stehen in zwei Ausführungen zur Verfügung: mit acht kupferbasierten TX-Ports oder mit sechs TX-Ports und drei optischen SFP-Slots. Die RJ-45-Anschlüsse ermöglichen eine Datenrate von 10/100 Mbit/s über bis zu 100 m Kupferleitung.
Für größere Reichweiten lässt sich die Verbindung über Lichtwellenleiter realisieren – hierfür stehen drei SFP-Steckplätze zur Verfügung, die mit Singlemode- oder Multimode-Transceivern ausgestattet werden können. Diese Module sind ebenfalls im Portfolio des Herstellers erhältlich. Dank der drei LWL-Schnittstellen lassen sich neben Linientopologien auch komplexe Netzstrukturen wie Sterntopologien realisieren.
Hutschienenmontage spart Platz im Schrank
Die Switches wurden für die Hutschienenmontage im Schaltschrank entwickelt. Durch ihr kompaktes Design sparen sie wertvollen Bauraum – ein entscheidender Vorteil in dicht bestückten Schaltschränken. Mit einem erweiterten Betriebstemperaturbereich von -40 °C bis +70 °C eignen sie sich auch für den Einsatz unter rauen Umweltbedingungen.
Die Stromversorgung erfolgt mit 18-32 V DC und kann redundant ausgelegt werden, um die Netzwerkverfügbarkeit zusätzlich abzusichern. An der Gerätefront informieren LEDs über den Status der einzelnen Ports und die Datenübertragung. Eine rote LED signalisiert den Ausfall einer der beiden Spannungsversorgungen. Ergänzend ist ein potenzialfreies Fehlerrelais verbaut, das beim Ausfall einer Versorgungsspannung öffnet und so eine einfache Integration in übergeordnete Meldesysteme ermöglicht.
Die e-light-100-5 Switches sind ideal für Anwendungen, bei denen zuverlässige Netzwerkverbindungen über größere Distanzen erforderlich sind – etwa in der Gebäudeautomation größerer Anlagen, im Maschinen- und Anlagenbau oder in der Prozessindustrie. Ihre robuste Bauweise, hohe Flexibilität bei der Topologiegestaltung und einfache Integration machen sie zur praxisgerechten Lösung für industrielle Kommunikationsnetze.
Switch und Medienkonverter in Eplan integrieren
23.02.2021 | Mehr als 20 Ethernet Switches und Ethernet Medienkonverter von EKS Engel sind jetzt im Eplan Data Portal gelistet worden. So kann z. B. ein Ethernet Switch nathlos in ein Eplan Projekt integriert werden. U. a. Maschinen und Anlagenbauer kommen damit der virtuellen Entwicklung und Konstruktion einen Schritt näher.
Die neue Listung im Eplan Data Portal betrifft die Produktfamilien e-light 100, 1000 (mbit/s), 100-2MA, 1000-4GM, 100-XS, 1000-XSG und 1100-4AC. Sie alle erfüllen die Anforderungen des neuen Eplan Data Standards (EDS), der die Qualität der Artikel- und Gerätedaten steigert.
Von der nahtlosen Integration in Eplan-Projekte profitieren besonders Anwender aus Maschinen- und Anlagenbau, Schaltschrankbau und der Gebäudetechnik. Mit den Eplan Softwarelösungen für jede Engineering-Disziplin wird die virtuelle Entwicklung und Konstruktion Realität. Beispielsweise kann die Maschinen oder SchaltschrankVerdrahtung mit einem digitalen Zwilling simuliert werden. Dadurch können Fehler frühzeitig erkannt und behoben werden.
Ethernet Switch in Eplan nutzen
Damit ein Ethernet Switch oder Medienkonverter im Eplan Data Portal genutzt werden kann, müssen die Hersteller eine Import-Liste ausfüllen. Diese enthält neben Produktbildern folgende Infos auf Deutsch und Englisch:
Artikelnummer
Typennummer
Bestellnummer
Hersteller
Bezeichnung
Abmessungen
Gewicht
sämtliche elektrotechnischen Angaben aus den Datenblättern einschließlich STEP-Dateien (Standard for the Exchange of Product model data).
Allerdings sind die Informationen der Hersteller häufig unvollständig, was bei den Konstruktionen zu Problemen führen konnte. Daher wurde mit dem EDS Standard ein neuer Premium Datenstandard eingeführt. Dieser wird je Produkt vergeben und auf dessen Startseite angezeigt. In Zusammenarbeit mit dem Freiburger
Medienkonverter für indoor & outdoor
Die Ethernet Medienkonverter der e-light Serie von EKS Engel eignen sich für nahezu alle industriellen Anwendungen indoor und outdoor. Kompakt und robust finden sie Einsatz auch im erweiterten Temperaturbereich und bieten angepasste Eingangsspannungsbereiche. Es werden alle Fasertypen unterstützt, darunter POF, Multimode und Singlemode mit fasersparender Bidi Technik sowie HCS (PCF).
Medienkonverter für schnelles Ethernet
EKS Engel präsentiert auf der SPS den neuen Ethernet Medienkonverter e-light-100-XS SFP.
12.10.2021 | EKS Engel präsentiert die neuen Medienkonverter e-light-1000-XSG SFP und e-light-100-XS SFP. Die kompakten Medienkonverter unterstützen Gigabit Ethernet bzw. Fast Ethernet mit oder ohne PoE Funktion. Außerdem haben die Produkte jeweils einen elektrischen RJ45 und einen SFP Port. Er lässt sich flexibel mit Transceivern für Single und Multimode Fasern bestücken. Eine LAN Entfernung von bis zu 20 km ist damit realisierbar. Auf Anfrage gibt es sogar Konverter für noch weitere Distanzen.
Die Datenpakete werden Bit für Bit übertragen. Damit ist unabhängig von deren Länge eine Latenz von <500 ns gewährleistet. Das Medienkonverter Angebot eignet sich auch für Echtzeit-Protokolle wie Sercos oder Varan. Die Ethernet Artikel eignen sich besonders für die Anbindung entfernt stationierter WLAN Geräte an ein lokales Netzwerk wie HMIs, Steuerungen, IP-Kameras oder Antriebe. Um sie auch direkt über das Ethernet Kabel mit Spannung zu versorgen, verfügen die PoE Konverter eine Leistung von bis zu 90 W gemäß IEEE 802.3bt.
Die Medienkonverter sind für eine Spannungsversorgung von 12 bis 32 VDC ausgelegt. Bei den PoE Ausführungen ist eine Versorgungsspannung 54 VDC notwendig. Über Dual Signature können verschiedene PoE Klassen betrieben werden. Der RJ45 Stecker unterstützt Auto-Negotiation/Auto MDI/MDI-X. Die optische Schnittstelle ist zudem mit Bidi Transceivern bestückbar, mit denen sich Daten über nur eine Faser in zwei Richtungen übertragen lassen.
Die Medienkonverter sind von einem auf der Hutschiene montierbaren Gehäuse aus Edelstahl in einer Größe von nur 25 x 62 x 62 mm umgeben. Der Status von Spannungsversorgung, PoE Support und Datenverbindung wird mit LEDs auf der Frontseite signalisiert. Diese Informationen lassen sich auch über einen Meldekontakt in Monitoring Systemen auswerten. Die Medienkonverter sind in Schutzart IP30 ausgeführt. Sie vertragen Temperaturen von -40° bis +75 °C und sind weitestgehend unempfindlich gegenüber elektromagnetische Störungen.
CAN-FD-Ringkoppler: Redundante LWL-Vernetzung mit 8 Mbit/s
Ringkoppler für CAN-FD-Netzwerke von EKS Engel
03.02.2026 | Mit dem DL-CAN-FD-R-FV bringt EKS Engel einen Ringkoppler für CAN-FD-Netzwerke auf den Markt. Mit ihm lassen sich redundante CAN-Übertragungen realisieren und dabei die Vorteile des weiterentwickelten CAN-FD-Standards nutzen. Ebenso ergeben sich höhere Datenraten im Vergleich zu klassischem CAN.
CAN (Controller Area Network) hat sich aus dem Automotive-Umfeld heraus in vielen industriellen Anwendungen etabliert. Mit CAN-FD (Flexible Data Rate) lassen sich gegenüber herkömmlichem CAN deutlich höhere Übertragungsgeschwindigkeiten umsetzen. Der Ringkoppler adressiert genau diese Generation von CAN-Netzen und soll Redundanzkonzepte in der Feldverkabelung unterstützen.
Redundante Segmentkopplung über Lichtwellenleiter
Der DL-CAN-FD-R-FV koppelt CAN-Segmente redundant über Lichtwellenleiter (LWL). Unterstützt werden neben CAN-FD auch klassische CAN-Protokolle wie CANopen und Devicenet. Für CAN-FD nennt der Hersteller Datenraten bis 8 Mbit/s.
Für die Inbetriebnahme ist ein integriertes OLED-Display mit Bedientaste vorgesehen, über das sich das Gerät konfigurieren lässt. Zwei Versorgungseingänge ermöglichen eine redundante Spannungsversorgung. Im Fehlerfall erfolgt die Meldung über Display, Status-LEDs sowie ein integriertes Fehlerrelais.
Der Ringkoppler zielt damit auf Anwendungen, in denen Betriebssicherheit und Verfügbarkeit der CAN-Kommunikation im Vordergrund stehen – etwa bei verteilten Anlagenstrukturen, in denen Redundanz und Diagnose den Stillstand minimieren sollen.
Passive Komponenten & Infrastruktur
LWL Spleißboxen
Spleißboxen kommen überall dort zum Einsatz, wo Glasfaserkabel zur Datenübertragung verwendet werden. Als zentrale Verbindungsstelle der Leitungen in der Glasfasertechnik schützen sie die Spleiße und sorgen für die übersichtliche Organisation der Fasern. Als renommierter Anbieter für Fiber Optic Technologie bietet EKS Engel auch hochwertige und robuste Spleißboxen.
Kompakte LWL Spleißboxen für zuverlässige Glasfasernetze
Die neue Spleißbox von EKS Engel erleichtert erheblich die Montage.
20.11.2024 | Mit der Spleißbox FIMP-M-2 präsentiert EKS Engel auf der SPS 2024 eine einfache Lösung für die Glasfaserverteilung. Sie zeichnet sich aus durch ein geführtes Einschubsystem und eine magnetisierbare Spleißkassette.
Die Spleißbox FIMP-M-2 hat Abmessungen von 60 x 100 x 100 mm. Das Gehäuse der Box besteht aus einer Basis- und einer Einschubkomponente. Das Basisteil wird fest auf der 35-mm-Hutschiene montiert. Danach schiebt der Spleißer das Einschubteil einfach ins Basisteil ein und verschließt es fest mit einer unverlierbaren Schraube.
Alle notwendigen Teile wie Zugentlastung, Kabeleinführung, Spleißkassette und Kupplungen werden am Einschubteil befestigt. Das erleichtert erheblich die Arbeit: Der Spleißer kann so das Einschubteil ablegen, bis zu zwei Stammkabel einführen, die Faser spleißen und in der Spleißkassette sichern. Mit einer Art Schubladen-Mechanik schiebt er das Einschubteil anschließend wieder in die Montageposition im Basisteil. Dort kann er noch einmal alle Fasern überprüfen, bevor die Spleißbox vollständig montiert wird.
Die Montage der Spleißbox gestaltet sich damit sehr einfach, weil die Spleißbox nicht von der Hutschiene genommen werden muss. Als Kupplungsvarianten liefert der Hersteller SMA, LC, ST, SC, FC-PC, SC-RJ und E-2000. Damit sind Anwender sehr flexibel. Mit der wachsenden Bedeutung von Glasfasernetzen sind Spleißer mit dieser Spleißbox bestens gerüstet für die Installation.
Technologie & Standards
TSN Analyzer überwacht Echtzeit-Hardware Entwicklung
05.12.2024 | Das Time-Sensitive Networking (TSN) sichert die Priorisierung der wichtigen Datenpakete, indem sie dafür sorgt, dass die Daten dann ankommen, wenn sie gebraucht werden. Zur Überprüfung der Funktionalitäten bei der Hardware-Entwicklung kommt der TSN Analyzer von EKS Engel zum Einsatz.
12.10.2022 | EKS Engel präsentiert den neuen TSN Analyser (Time-Sensitive Networking) für die Industrial Automation. Das robuste Diagnosegerät wurde insbesondere für Projektierung, Inbetriebnahme, Wartung und kontinuierliche Überwachung von TSN Netzwerken entwickelt. Es ist eine einfache Alternative zu teuren Laborgeräten.
Dank der im LNI 4.0 und IIC Testbed erprobten TSN Technologie von Innoroute gestattet der TSN Analyser anders als teure Laborgeräte den einfachen und kostengünstigen Einstieg in die Analyse des TSN Datenverkehrs. Der Zugriff auf die Management- und Diagnosefunktionen kann über die Webschnittstelle und eine selbsterklärende grafische Benutzeroberfläche oder über Command Line Interface (CLI) erfolgen.
Zu den unterstützten Echtzeit-Standards zählen Verfahren aus den Bridges und Bridged Networks Standards IEEE 802.1Q sowie das auf der Spezifikation für Zeitsynchronisation IEEE 1588 basierende Profil aus IEEE 802.1AS. Über optionale Software-Module ist der Funktionsumfang individuell erweiterbar. Dazu zählen TSN Endpoint, Traffic Generator und verschiedene Protokollkonverter wie von TSN auf Profinet oder Modbus-TCP.
Schnittstellen und Merkmale für die TSN Diagnose
Für den Zugriff auf die Management- und Diagnosefunktionen hat der TSN Analyser eine WLAN Schnittstelle mit Dualbandantenne nach IEEE 802.11 b/g/n/ac. Über sie kann per SSH (Secure Shell) sicher kommuniziert werden. Weitere Schnittstellen sind zwei RJ45-Ports für die Analyse vom TSN Datenverkehr, zwei SMA-Ports (Clock-In/Clock-Out) sowie ein 6-poliger Klemmenblock für Triggersignale (Trig IN/Trig OUT, PPS-IN/PPS-OUT, Referenzspannung). Die Datenrate, Latenz und Jitter ausgewählter TSN-Flows zählen zu den auswertbaren Netzwert Parametern.
Der passiv gekühlte IP20 TSN Analyser eignet sich für einen Temperaturbereich von -25° bis +65 °C. Die redundante Spannungsversorgung (12 bis 36 VDC) kann wahlweise über ein Netzteil oder einen USB-C-Port erfolgen. Das robuste Gehäuse in Abmessungen 145 x 70 x 130 mm besteht aus pulverbeschichtetem Edelstahl. Es ist in verschiedenen Positionen auf Hutschienen montierbar und lässt sich als Tischgerät verwenden. LEDs an der Frontseite signalisieren verschiedene Statusmeldungen wie den Betrieb als PTP-Master / PTP-Slave oder die Messbereitschaft des Systems.
Chronologie & Archiv
Die nachfolgenden Berichte dokumentieren den technologischen Fortschritt und die Entwicklungen der vergangenen Jahre (ab 2016).
Industrial Ethernet Switches für den Haushalt
21.01.2020 | EKS Engelzeigt einen neuen Industrial Ethernet Switches e-light-1100-4AC Ausführung 16TX/1FX und 8TX/1FX. Der Gigabit Switch wurde für den direkten Betrieb mit Netzspannung 230 VAC entwickelt. Die beiden Ausführungen eignen sich somit z. B. in der Gebäudetechnik für wirtschaftliche Lösungen zur Vernetzung von Stromzählern in Haushalten. Anders als bei klassischen industriellen Geräten für eine 24/48-VDC-Spannungsversorgung benötigt der Gigabit Switch keine zusätzlichen Spannungswandler.
Die unmanaged Ethernet Switches verfügen je über einen optischen Gigabit-Uplink (1000 BASE-FX). Sie sind als Gigabit Switch 16 Port und Gigabit Switch 8 elektrische Fast Ethernet Port (10/100 BASE-TX) ausgeführt. Die Transceiver stehen für Single- und Multimode-Fasern bereit. Außerdem gibt es Ausführungen mit BiDi-Technik. Mit ihr lassen sich Daten über nur eine Faser in zwei Richtungen übertragen. Sie gestatten Entfernungen bei der Übertragung von bis zu 20 km. Varianten für noch größere Reichweiten gibt es auf Anfrage erhältlich.
Gigabit Switch für Schutzart IP20
Der Gigabit Switch ist unter Temperaturen von -20° bis +70 °C einsetzbar. Mit Schutzart IP20 erfüllen beide Varianten alle relevanten EMV Standards und die neue Sicherheitsnorm DIN EN 62368. Das stabile Gehäuse wurde aus pulverbeschichtetem rostfreiem Stahl gefertigt. Die Abmessungen betragen 155 x 40 x 100 mm. Durch die schmale Bauform benötigt der Gigabit Switch nur wenig Platz. Bei bei extrem flachen Einbauräumen kann der Hutschienenclip auch an der Seite der Geräte montiert werden.
Der optische Gigabit Uplink wird über SC-Stecker angeschlossen. Das Budget (Differenz aus Sendeleistung und Empfangsempfindlichkeit) beträgt 10,5 dB (Singlemode 9/125 µm, 1310 nm) bzw. 7,5 dB (Multimode 50/125 µm oder 62,5/125 µm, 850 nm). Die elektrischen Ports unterstützen Auto Negotiation/MDI/MDI-X und haben RJ45-Buchsen. Der Status von Netzwerkverbindung und Ports wird wie der Status der Spannungsversorgung über LEDs auf der Frontplatte des Gigabit Switches angezeigt.
28.11.2019 | Christian Gieseler, Entwicklungsleiter bei EKS Engel stellt den neuen Gigabit Switch vor und geht auf die Retrofit-Möglichkeiten des Unternehmens ein. Das Interview wurde auf der SPS in Nürnberg gegeben. Folgende Fragen haben wir gestellt:
Welche Produkte präsentiert EKS Engel auf der diesjhrigen SPS?
Was kann der neue Gigabit Switch e-light-4GM noch, außer dass er sehr schlank ist?
Stichwort Retrofit: Wie lassen sich ältere Anlagen an ein IP-basiertes Ökosystem anbinden?
Managed Gigabit Switch E-Light-4G-M von EKS Engel
09.10.2019 | EKS Engel stellt den neuen Managed Gigabit Switch e-Light-4G-M vor, der insbesondere für die Industrie- und Gebäudeautomatisierung, intelligente Transportsysteme sowie Smart-City-Anwendungen entwickelt wurde. Da er nur 30 mm breit ist, ermöglicht dieser Switch, der Profinet unterstützt und für TSN vorbereitet ist, eine hohe Packungsdichte im Schaltschrank und reduziert so die Betriebskosten.
8 Port Gigabit Switches
Er hat acht elektrische Ports (10/100/1000-Base-TX) und zwei optische Uplinks (1000-Base-FX) für Singlemode- oder Multimode-Fasern, mit denen Daten über Entfernungen von bis zu 100 km übertragen werden können. Redundanzverfahren wie MRP und RSTP gewährleisten eine schnelle Rekonfiguration des Netzwerks. Die Software funktioniert mit allen Browsern und Betriebssystemen, von Linux über Windows bis hin zu Apple und Android. Dadurch können 8 Port Gigabit Ethernet Switches sowohl via PC als auch Smartphone und Tablet gemanaged werden. Die Diagnosefunktionen lassen sich mit Alarmen koppeln, die über SNMP, E-Mail oder Relais angezeigt werden.
Gigabit Switch in Schutzart IP20
Der für einen Temperaturbereich von -40° bis +70 °C ausgelegte Gigabit Switch in Schutzart IP20 hat eine redundante Spannungsversorgung (12-60 VDC) und erfüllt alle relevanten EMV-Normen. Das widerstandsfähige Metallgehäuse für die Hutschienenmontage misst 155 x 30 x 102 mm. Die elektrischen Ports haben Buchsen für RJ45-Stecker. Die optischen Uplinks unterstützen die Bidi-Technik, mit der via SC-Stecker Daten über nur eine Faser in zwei Richtungen übertragen werden können. Ferner gibt es auch Varianten mit ST,- und E2000-Anschlusstechnik.
Der Gigabit Switch kann über SNMP und über ein Webinterface gemanagt werden. Durch eine selbsterklärende Benutzeroberfläche, die Bedienkonzepten aus dem Konsumgüterbereich ähnelt, lässt er sich ohne spezielle IT-Kenntnisse leicht konfigurieren und überwachen. Zu den auswertbaren Parametern gehören der Status der Ports, die Temperatur des Geräts und dessen Spannungsversorgung oder der Zustand der Glasfaserstrecken. Für Datensicherung und Software-Updates sind Schnittstellen für USB-Sticks und SD-Karten vorhanden.

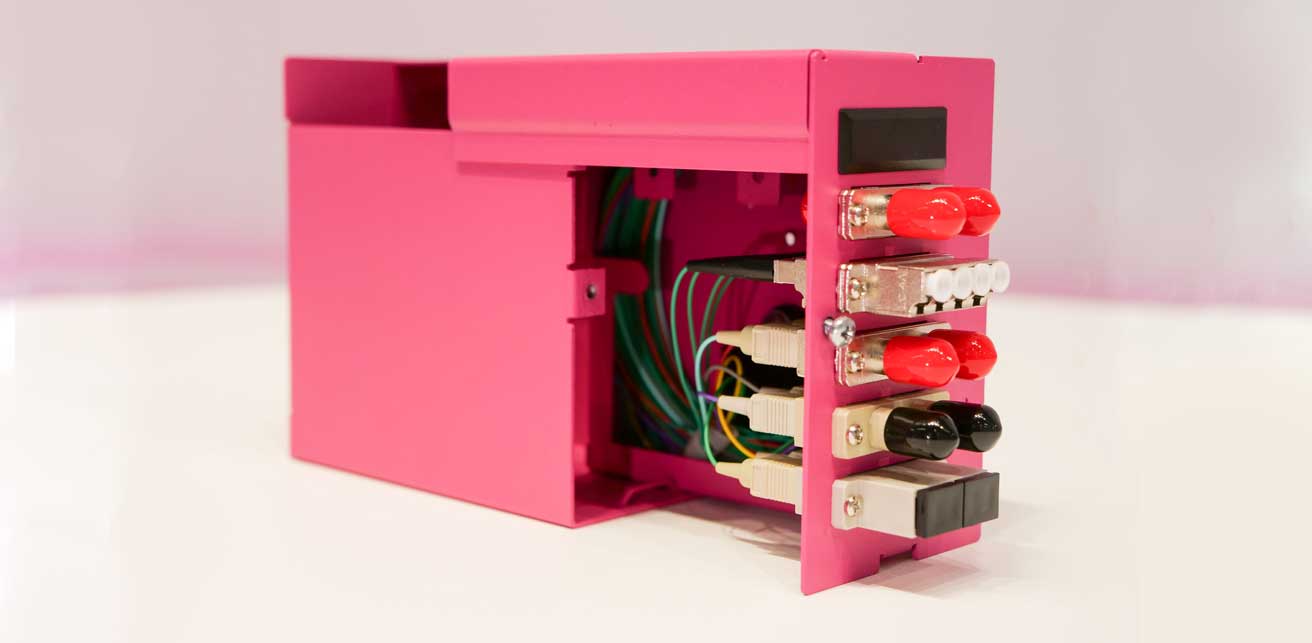

Die modulare Spleißbox FIMP-XP von EKS Engel
08.02.2018 | Mit der neuen modularen Spleißbox FIMP-XP von EKS Engel lassen sich aktive und passive Komponenten flexibel an das Netzwerk anbinden. Dazu stehen über 20 unterschiedliche Module für Glasfaser- und Twisted Pair-Kabel bereit, die beliebig kombiniert werden können.
Die auf der Hutschiene montierbare Spleißbox lässt sich mit bis zu vier Modulen bestücken, die je nach Ausführung Ports für Stecker des Typs SC Duplex, ST Duplex, LC Quattro, E2000 Compact, RJ45 und Sub-D9 bieten – Ports für weitere Typen gibt es auf Anfrage. Um die Glasfaser- und Twisted Pair-Kabel leicht anschließen zu können, lassen sich die Module herausnehmen.
Außerdem können sie um 180° gedreht und so variabel positioniert werden. Eine Zuführung für zwei Kabel ermöglicht den Einsatz in Netzwerken mit Ring- oder Bustopologie. Die Gehäuse, die aus pulverbeschichtetem Metall bestehen, sind 135 mm hoch, 127 mm tief und 28 mm oder 56 mm breit. Durch die robuste Bauform der Module und einen Temperaturbereich von -40° bis +75 °C kann die Spleißbox im Schaltschrank und auch außerhalb installiert werden.
Alle optischen Module sind für Singlemode- (9/125 μm) und Multimode-Fasern (50/125 μm, 62,5/125 μm) verfügbar. Sie haben zwei fest eingebaute Spleißkassetten mit Spleißablage und jeweils einen Spleißkamm, der um 360° gedreht und sicher arretiert werden kann. Kurze Niederhalter erleichtern das Einlegen der Pigtails. Um diese zu fixieren und die entsprechenden Biegeradien einzuhalten, sind zusätzlich Bohrungen für Kabelführungen vorhanden.
Die Öffnung der Kabelverschraubung hat eine längliche Form, sodass die Glasfasern außerhalb des Gehäuses gespleißt und danach in die Module eingelegt werden können. Um eine variable Kabelzuführung zu ermöglichen, sind mehrere Anstanzungen vorhanden. Zum Spleißen können sowohl die Frontplatte als auch die Spleißkassette, die einen 2 m langen Pigtailsatz hat, vollständig herausgenommen werden. Außerdem lässt sich die Kassette an einem Spleißgerät fixieren.
Medienkonverter für Datenraten von bis zu 1G bit/s
29.09.2017 | EKS Engel präsentiert die neuen Ethernet Medienkonverter e-light 1000XS-G und e-light 1000XS-GP, die speziell für industrielle Anwendungen wie die Vernetzung von Maschinen oder die Anbindung von IP-Kameras entwickelt wurden. Sie haben jeweils einen elektrischen und einen optischen Port, die Datenraten von bis zu 1000 Mbit/s unterstützen.
Der Cut-through Mode ermöglicht durch extrem kurze Latenz Zeiten eine verzögerungsfreie Kommunikation ohne Zwischenspeicherung. Mit dem e-light 1000XS-GP lassen sich zudem Endgeräte über PoE / PoE+ mit einer Leistung von 30 W bzw. einem Strom von bis zu 600 mA versorgen.
Die Medienkonverter werden auf Hutschienen montiert und haben ein Gehäuse aus pulverbeschichtetem Edelstahl. Da das Gerät nur 85 x 63 x 26 mm misst, eignen sie sich auch für den Einbau in engen Einbauräumen wie sie in kleinen Verteilergehäusen zu finden sind. Eine weitgehende Unempfindlichkeit gegen elektromagnetische Störungen und ein Temperaturbereich von -40° bis +70 °C gewährleisten einen zuverlässigen Betrieb.
Die Medienkonverter gibt es für Singlemode und Multimode Fasern. Diese ermöglichen eine Reichweite von bis zu 30 km und werden über SC Stecker angeschlossen. Der elektrische RJ45 Port unterstützt Auto-Negotiation und Auto MDI/MDI-X. Der Status der 54-VDC Spannungsversorgung, des PoE-Supports und der Datenverbindung wird über LEDs an der Frontseite signalisiert. fragen
Outdoor-Glasfaserverkabelungssystems PE-Light
02.09.2019 | EKS Engel macht mit seiner neuen Version des Outdoor-Glasfaserverkabelungssystems Pe-Light die Vernetzung IP-fähiger Endgeräte mit Gigabit-Geschwindigkeit und High-Power-PoE (Power over Ethernet) möglich. Das System lässt sich in Lichtmasten aus Metall montieren. Herzstück ist ein Managed Switch, der über eine webbasierte Bedienoberfläche verwaltet werden kann.
Er hat vier elektrische Ports, die jeweils Gigabit-Ethernet (10/100/1000 BASE-T) und High-Power-Ethernet PoE mit einer Ausgangsleistung von max. 60 W unterstützen sowie zwei optische Gigabit-Uplinks (1000 BASE-SX/LX) für Single- oder Multimode-Fasern. Eine Variante mit einem Uplink wird in einigen Monaten verfügbar sein. Dadurch lassen sich bis zu vier IP-fähige Endgeräte über Entfernungen von bis zu 10 km an ein Ethernet-Netzwerk anbinden. Beispiele sind digitale Verkehrsanzeigen, Parksysteme, Überwachungskameras, Wetterstationen oder Access Points, mit denen etwa WLAN-Hotspots angeschlossen werden können.
Zu den weiteren Komponenten des Verkabelungssystems, das in einem kompakten IP42-Gehäuse untergebracht ist, gehören eine Spleißkassette, ein Netzteil, Sicherungen und Klemmen für den Anschluss der Versorgungsleitung. Da dieses System nicht wie klassische Lösungen in einer Wetterschutzbox oben an den Lichtmasten, sondern hinter deren Türausschnitt befestigt wird, lässt es sich vergleichsweise einfach installieren und warten. Außerdem ist die empfindliche Technik vor mutwilliger Beschädigung sicher.
Das Outdoor-Glasfaserverkabelungssystem eignet sich für alle geerdeten Lichtmasten aus Metall gemäß DIN EN 40-5 und DIN 49778 sowie Brandschutzklasse V-1 oder besser. Das 82x369x84 mm große Gehäuse wird mit Haken im Mast befestigt. Es besteht aus grauem, widerstandsfähigem Polycarbonat (PC GF 6-7) und hat eine transparente Abdeckung. An die Klemmen für die Versorgungsleitung können Leitungsquerschnitte von 1,5 bis 16 mm² angeschlossen werden. Um Daten und Spannung von einem System zum nächsten weiterzuleiten, haben die Klemmen einen Ein- und einen Ausgang.
Die vier elektrischen Ports des Managed Netzwerk Switches haben x-kodierte M12-Anschlüsse und die optischen Uplinks Schnittstellen für LC-Stecker. Da passende Pigtails beim Versand mitgeliefert werden, sind keine Patchkabel erforderlich. Die Versorgungsspannung beträgt 230 VAC mit einer Netzfrequenz von 50 Hz/60 Hz, die Leistungsaufnahme max. 140 W und die Potentialtrennung 2,5 kV (Überspannungskategorie II). Die elektrischen Ports, die den IEEE-Standards 802.3af (Klasse 1 bis 3, Typ 1), 802.3at (Klasse 4, Typ 2) und 802.3bt (Klasse 1 bis 6, Typ 3) entsprechen, stellen jeweils eine High-Power-PoE-Ausgangsleistung von bis zu 60 W über vier Leitungspaare bereit. Die PoE Geräte haben eine Gesamtleistung, die auf 120 W begrenzt ist.
Das Outdoor-Verkabelungssystem kann in einem Temperaturbereich von -30° bis +65 °C sowie einer relativen Luftfeuchtigkeit von 5 bis 95 % rHD (nicht kondensierend) eingesetzt werden. Außerdem erfüllt es die EMV-Anforderungen nach DIN EN 55032:2016-02 – Klasse A und DIN EN 61000-6-2:2006-03.
bis zu 30 km an Ethernet-Netzwerke anbindbar
27.08.2018 | EKS Engel präsentiert das neue Outdoor-Verkabelungssystem Pe-light. Mit ihm können IP-fähige Endgeräte wie Überwachungskameras, WLAN Access Points oder digitale Verkehrsanzeigen via Single- oder Multimode-Fasern über Entfernungen von bis zu 30 km an Ethernet-Netzwerke angebunden werden.
Es besteht aus einem kompakten Gehäuse in Schutzart IP54, das sich in Laternenmasten aus Stahl mit einem Innendurchmesser von 100 mm und einem Türausschnitt von 400 mm x 85 mm montieren lässt, sowie passiven und aktiven Netzwerkkomponenten. Insgesamt stehen fünf vorkonfigurierte Systeme bereit: eine passive Variante mit Spleißkassette, Pigtails und Kupplungen sowie vier aktive Ausführungen, die zusätzlich Medienkonverter, Netzteil, Sicherung und Klemmen für den Anschluss der Versorgungsleitung haben. Die Medienkonverter unterstützen Fast- oder Gigabit-Ethernet sowie wahlweise PoE+ mit einer Leistung von 30 W bzw. einem Strom von bis zu 600 mA. Verbindungsleitungen für die Verkabelung im Mast sind auf Anfrage erhältlich.
Das Gehäuse der Mastboxen wird mit Haken im Laternenmast befestigt. Es misst 370 x 82 x 84 mm und besteht aus grauem, widerstandsfähigem Polycarbonat (PC GF 6-7). Die Abdeckung ist transparent. Für die Durchführung der Kabel werden M12-Verschraubungen verwendet. Die Anschlussklemmen für die Versorgungsleitung sind für Leitungsquerschnitte von 1,5 bis 25 mm² ausgelegt. Um Daten und Spannung von einer Mastbox zur nächsten weiterzuleiten, haben die Klemmen Ein- und Ausgang.
In den aktiven Mastboxen werden Ethernet-Medienkonverter der Typen e-light XS, e-light XS-G, e-light XS-GP und e-light XS-P eingesetzt. Sie haben jeweils einen optischen Port für SC- oder ST-Stecker und einen elektrischen RJ45-Port. Für die Spannungsversorgung sind 48 und 24 VDC-Netzteile verfügbar. Die Versorgungsspannung beträgt 230 VAC mit einer Netzfrequenz von 50 bis 60 Hz, die Leistungsaufnahme je nach Variante zwischen 3,6 und 5,3 W und die Potentialtrennung 500 VDC.
Alle Mastboxen können in einem Temperaturbereich von -30° bis +60 °C und bei einer relativen Luftfeuchtigkeit von 5 bis 95 % rHD (nichts kondensierend) betrieben werden. Außerdem erfüllen sie die EMV-Anforderungen nach EN 61000-6-2 und EN 55032.
EMV fester Ethernet Switch
10.03.2016 | Der neue e-Light REG von EKS Engel ist ein robuster Ethernet-Switch in Reiheinbaugeräte-Ausführung. Dadurch kann auch in Schaltschränken und Elektroinstallationsverteilern gemäß DIN 43880 eingesetzt werden, beispielsweise in Anwendungen im Umfeld von Produktionsanlagen, der Gebäudeautomatisierung oder der Energieversorgung. Insgesamt gibt es vier Varianten für Fast Ethernet, die entweder fünf Twisted-Pair-Ports (100 BASE-TX) oder fünf optische Gigabit Ethernet Ports (100 BASE-FX) haben bzw. die Kombinationen 4TX/1FX und 2TX/2FX.
Alle Varianten erfüllen die Industrienorm für EMV-Festigkeit. Zu den weiteren Merkmalen gehören ein Temperaturbereich von -40° bis +55 °C, Schutzart IP20, eine Eingangsspannung von 12 bis 60 VDC oder Wechselspannung von 12-30 VAC sowie Konformität mit DIN VDE 0603. Über die optischen Ports, die für verschiedene Lichtwellenleitertypen und Anschlusstechniken angeboten werden, lassen sich Entfernungen von bis zu 30 km überbrücken.
Je nach Variante ist der Netzwerk Switch für Singlemode-, Multimode oder POF-Fasern ausgelegt, die über SC- bzw. Optolock-Stecker angeschlossen werden.
Ein Medienkonverter ist ein Netzwerkgerät, das Ethernet- oder andere Kommunikationsprotokolle von einem Kabeltyp wie z. B. Kuper/CATx zu einem anderen Kabelmedium wie Glasfaser transparent umwandeln kann. Medienkonverter werden oft paarweise eingesetzt, um ein Glasfaser-Segment in Kupfer-Netzwerke zu integrieren, um die Verkabelungsdistanz zu vergrößern und die Widerstandsfähigkeit gegenüber elektromagnetischen Interferenzen zu verbessern. Zudem können sie ein LAN erweitern, Verbindungsgeschwindigkeiten anpassen und Glasfasermodi-Konvertierung. Durch die Verwendung eines Medienkonverters können die Vorteile eines Glasfaserkabels genutzt werden, während die bestehende Kupferverkabelung weiterhin verwendet wird. Mit einem Medienkonverter können Unternehmen ihre Netzwerkfähigkeiten erweitern und gleichzeitig Kosten sparen, indem sie vorhandene Infrastrukturen nutzen.
Was macht eine Spleißbox?
Eine Spleißbox dient als zentraler Spleißverteiler zur sicheren Verbindung und Organisation von Lichtwellenleitern (Glasfasern). Sie schützt die empfindlichen Spleißstellen vor äußeren Einflüssen wie Staub oder Feuchtigkeit. und sorgt für eine geordnete Kabelführung. Dadurch wird eine zuverlässige Datenübertragung gewährleistet, insbesondere in Netzwerkinfrastrukturen und Telekommunikationsanlagen.
Ist ein Medienkonverter ein Modem?
Nein, ein Medienkonverter ist nicht dasselbe wie ein Modem. Ein Medienkonverter ist ein Netzwerkgerät, das unterschiedliche Arten von Medien oder Datenübertragungsformaten umwandelt, zum Beispiel von Glasfaser zu Kupferkabel. Ein Modem hingegen wandelt digitale Daten in ein analoges Signal um vice versa, um eine Datenübertragung über Telefonleitungen oder ähnliche Kommunikationskanäle zu ermöglichen. Während Medienkonverter hauptsächlich in Netzwerken zur Verbindung unterschiedlicher Kabeltypen eingesetzt werden, verbindet ein Modem Netzwerkgeräte mit dem Internet oder einem anderen Netzwerk über analoge Leitungen.
Was ist ein Glasfaser Konverter?
Ein Glasfaser-Konverter bzw. Glasfaser-Medienkonverter ist ein Gerät, das elektrische Signale in optische Signale umwandelt und umgekehrt. Es ermöglicht die Verbindung von Netzwerkgeräten über Glasfaserkabel mit solchen, die für Kupferkabelverbindungen ausgelegt sind.
Was bedeuten die Begriffe 1000Base t, 1000Base lx oder 10Gbase t?
– 1000Base-T ist ein Ethernet-Standard, der Datenübertragungen mit Geschwindigkeiten von bis zu 1 Gbit/s über Kupfer-Twisted-Pair-Kabel wie Cat 5e oder Cat 6 auf Distanzen bis zu 100 m ermöglicht. – 1000Base-LX ist ein Ethernet-Standard für die Datenübertragung mit Geschwindigkeiten von bis zu 1 Gbit/s über Glasfaserkabel, geeignet für längere Distanzen als 1000Base-T, typischerweise bis zu 5 km. – 10GBase-T ist ein Ethernet-Standard, der Datenübertragungen mit Geschwindigkeiten von bis zu 10 Gbit/s über Kupfer-Twisted-Pair-Kabel ermöglicht, mit einer Reichweite von bis zu 100 m.
