Starre Kupplung | Torsionssteife Schalenkupplung
Eine starre Kupplung bzw. Schalenkupplung bietet vorteilhafte Eigenschaften wie eine spielfreie Wellenverbindung oder hohe Drehmoment-Übertragung. Erfahren Sie, wie starre Kupplungen eine präzise Kraftübertragung und ausfallsichere Verbindungen in Ihrer Antriebs-Lösung gewährleisten. Optimieren Sie Ihre Systeme durch bewährte Produkte, die für ihre Robustheit und einfache Montage bekannt sind.
Starre Kupplung – spielfrei und zuverlässig
Starre Kupplungen gehören zu den einfachsten und zugleich zuverlässigsten Verbindungselementen in der Antriebstechnik. Sie übertragen Drehmomente spielfrei und sorgen für eine formschlüssige, feste Verbindung zweier exakt fluchtender Wellen. Eingesetzt werden sie überall dort, wo höchste Präzision gefordert ist und keine Toleranzen beim Ausgleich von Versatz zugelassen werden. Hier sind die Neuheiten:
Starre Kupplungen für drehmomentstarke Rühr- und Mischprozesse
13.05.2025 | Der Antrieb in Schüttgutanlagen erfolgt meist mit moderater Drehzahl, jedoch bei hohem Drehmoment – eine Herausforderung für die Antriebstechnik. Genau hier setzt die starre Kupplung Torqmax Heavy Duty von Orbit Antriebstechnik an.
Starre Kupplungen mit metrisch-zölliger Bohrungskombi
08.05.2024 | Ruland erweitert seine Produktreihe an metrisch-zölligen Kupplungen um starre Kupplungen. Das bietet den Anwendern eine größere Auswahl an serienmäßig erhältlichen Kupplungen.
Die Standard-Baureihe mit metrisch-zölligen Bohrungskombinationen umfasst sieben Typen von Motion-Control Kupplungen sowie Wellengelenke. Dank der metrisch-zöllige Bohrungskombi erhalten Konstrukteure mehr Flexibilität bei der Auswahl der passenden Kupplung für ihre Anwendung.
Durch den Einsatz von Kupplungen mit metrisch-zölligen Kombinationen sparen Endanwender Zeit und Geld. Starre Kupplungen von Ruland bringen keine Ausrichtungsfehler oder Vibrationen in das System ein. Damit eignen sie sich ideal für hochpräzise Servoanwendungen und Welle-zu-Welle-Verbindungen.
Bei starren Kupplungen mit gerader Bohrung ist Ruland der einzige Hersteller mit präzise gehonten Bohrungen, die eine hervorragende Passform sowie optimale Drehmomentübertragung und Ausrichtung gewährleisten.
Starre Kupplung für unterschiedliche Wellendurchmesser
16.10.2019 | Starre Kupplungen der Serie „Torqmax step bore“ von Orbit Antriebstechnik ermöglichen durch ihre abgestuften Bohrungen die spielfreie Verbindung von Wellen mit unterschiedlichen Durchmessern.
Schalenkupplungen zur Übertragung hoher Drehmomente
25.06.2012 | KBK Antriebstechnik erweitert ihr Lieferprogramm um ein- und zweiteilige Schalenkupplungen für die Übertragung hoher Drehmomente. Beide Varianten gibt es wahlweise in brüniertem Stahl oder Edelstahl mit Bohrungsdurchmessern von 5 bis 50 mm. Speziell die Edelstahlausführungen eignen sich für den Einsatz in der Lebensmittel-, pharmazeutischen und Chemieindustrie.
Starre Kupplungen wie die einteilige KBST und die zweiteilige KBST G kommen überall dort zum Einsatz, wo mehrere Wellenstücke gleichen Durchmessers über eine kraftschlüssige Verbindung zu einer langen Antriebswelle verbunden werden müssen – wie beispielsweise in der Holzindustrie. Aber auch bei der Verbindung von Turbinen- mit Dynamowellen in Stromkraftwerken greifen Konstrukteure auf die nicht schaltbaren Kupplungen zurück.

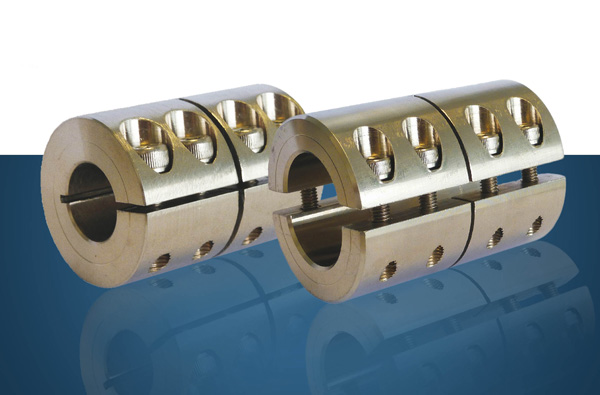

Einteilige Schalenkupplung
Die einteilige Version der KBK-Schalenkupplung umfasst die Welle komplett. Sie wird auf die Welle geschoben und mit vier Schrauben radial angezogen. Dadurch ergibt sich eine hohe Torsionskraft ohne Beschädigung der Welle durch Mikroreibung. Die zweiteilige Halbschalenausführung lässt sich auch bei feststehenden Wellen radial montieren. Sie ist leicht zerlegbar und ermöglicht dadurch eine schnelle und leichte Instandhaltung der zu verbindenden Teile. Der Ausbau anderer Komponenten ist dazu nicht erforderlich. Egal ob einteilige oder zweiteilige Ausführung – die Schalenkupplungen sind sehr schnell montiert.
Enge Fertigungstoleranzen garantieren bei beiden Varianten einen großflächigen Kontakt zwischen Welle und Kupplung und maximieren so die Drehmomentübertragungskapazität. Das größte kraftschlüssig übertragbare Drehmoment beträgt 2250 Nm. Die verschleiß- und wartungsfreien Schalenkupplungen sind für beide Drehrichtungen anwendbar. Auch Passfedernuten können realisiert werden.
Quellenangabe: Dieser Beitrag basiert auf Informationen folgender Unternehmen: KBK Antriebstechnik, Orbit Antriebstechnik, Ruland.
