Überspannungsschutz ist entscheidend, um elektronische Geräte vor Überspannungen in Form von plötzlichen Spannungsspitzen zu schützen, die durch Blitzeinschlag oder Netzschwankungen verursacht werden. Der Artikel beleuchtet aktuelle Innovationen diverser Herstellerin der Überspannungsschutztechnik und zeigt, wie moderne Lösungen eine verbesserte Sicherheit und Zuverlässigkeit in verschiedenen Anwendungen bieten.
Überspannungsschutz 2026 – Das Wichtigste in Kürze
Der Überspannungsschutz hat sich 2026 endgültig von der rein passiven Sicherheitskomponente zum intelligenten Baustein vernetzter Energiesysteme entwickelt. Während Typ-2-Schutzgeräte aufgrund ihrer Schutzwirkung gegen Schaltüberspannungen weiterhin den Standard in Industrie- und Wohngebäudeverteilern bilden, verschiebt sich der Fokus technologisch massiv in Richtung Konnektivität und Diagnose.
Ein dominanter Trend ist die Etablierung intelligenter Schutzsysteme. Moderne Ableiter bieten heute weit mehr als eine rein thermische Abtrennvorrichtung mit mechanischer Anzeige. Integrierte Sensorik ermöglicht die Echtzeit-Überwachung des Alterungszustands (Health Status) der Varistoren. Über standardisierte Kommunikationsschnittstellen werden Diagnosedaten direkt an übergeordnete Leitsysteme oder Cloud-Umgebungen übertragen. Dies erlaubt eine vorausschauende Wartung (Predictive Maintenance) und verhindert den unbemerkten Verlust des Schutzpegels in kritischen Infrastrukturen.
Die Anforderungen haben sich durch zwei wesentliche Faktoren verschärft:
- Photovoltaik und E-Mobility: Der massive Ausbau von DC-Infrastrukturen (PV-Anlagen, Ladepunkte) erfordert spezialisierte Kombi-Ableiter, die auf hohe Systemspannungen und Lichtbogenfestigkeit optimiert sind.
- IoT-Integration: In Smart Buildings und Industrie-4.0-Umgebungen fungieren Überspannungsschutzgeräte zunehmend als Datenknoten. Besonders Lösungen für die 40-mm-Sammelschiene dominieren den Markt, da sie Schutzfunktionen (Typ 1/2/3) auf minimaler Baubreite bündeln und gleichzeitig die Spannungsversorgung für intelligente Messsysteme (Smart Meter Gateways) sicherstellen.
Überspannungsschutz ist heute also ein integraler Bestandteil der digitalen Schaltanlage. Die technologische Entwicklung zielt primär auf die Erhöhung der Anlagentransparenz und die Reduzierung von Stillstandzeiten durch smarte Monitoring-Funktionen ab.
Überspannungsschutz Innovationen
Wir stellen Ihnen hier die Neuentwicklungen und Innovationen in Sachen Überspannungsschutz vor.
Kompakter Blitz- und Überspannungsschutz für Energiesysteme
04.03.2026 | Die Sicherstellung der Anlagenverfügbarkeit erfordert einen lückenlosen Schutz vor transienten Überspannungen. Mit der Varitector PU AC Serie bietet Weidmüller ein modulares Portfolio für Energieversorgungsnetze, PV-Anlagen und MSR-Applikationen an, das spezifisch auf die Anforderungen in Industrie und Gebäudeautomation zugeschnitten ist.
Für die Montage auf der TS 35 stehen koordinierte Ableiter der Typen I, II und III zur Verfügung. Die nach IEC/EN 61643-11 geprüften Komponenten ermöglichen Schutzkonzepte gemäß DIN EN 62305-4 ohne zusätzliche Entkopplungsbausteine. Anwender wählen zwischen wartungsfreiem Monoblock-Design und steckbaren Systemen für den schnellen Modultausch. Integrierte Statusanzeigen und Fernmeldekontakte unterstützen die permanente Zustandsüberwachung. Besonders effizient sind Varianten mit integrierter Vorsicherung, die den Platzbedarf und Installationsaufwand durch den Verzicht auf externe Schutzschalter deutlich reduzieren.
Platzsparende Lösungen für Sammelschienen
In modernen Verteilungen gewinnen kompakte Komponenten an Bedeutung. Der Varitector ZPA-S setzt das auf 40-mm-Sammelschienen mit einer Baubreite von nur 36 mm um. Das Gerät vereint die Schutzstufen I, II und III und wird werkzeuglos aufgerastet. Für Smart-Meter-Anwendungen stehen Ausführungen mit abgesicherten Spannungsabgriffen bereit, die Gateways oder Steuerboxen im Vorzählerbereich gemäß VDE-AR-N 4100 versorgen.
Für 60-mm-Systeme in Industrieverteilern wurde die Serie VPU AC BS60 entwickelt. Auch hier ermöglicht die geringe Baubreite von 36 mm eine hohe Packungsdichte. Technisches Highlight sind die leckstromfreien Typ-I-Ableiter in LCF-Technologie sowie Typ-II-Module mit integrierter Sicherung. Letztere machen zusätzliche NH-Vorsicherungen selbst bei hohen Strömen redundant, was Materialkosten senkt und wertvollen Bauraum im Schaltschrank freigibt.
Industrieller Überspannungsschutz – kompakt, skalierbar, zertifiziert
11.06.2025 | Pepperl+Fuchs stellt ein umfangreiches Portfolio an Überspannungsschutz für die Industrie bereit. Ob für Signalübertragung, Spannungsversorgung, Feldbus-Kommunikation oder Ethernet-APL – für jede Infrastruktur gibt es passende Schutzmodule.
Überspannungsschutz für Energie Einspeisung und Verteilung
30.11.2020 | Der Überspannungsschutz und Blitz-Schutz ist beim Neubau von Anlagen und Energiesystemen existenziell und per Normen gefordert. Weidmüller bietet hierfür den neuen Varitector VPU AC S mit vielen vorteilhaften Features wie Platzersparnis oder Wartungsreduktion.
Für den Planer und Installateur stehen bei der Realisierung eines Überspannungsschutzes die Risikominimierung und zukunftssichere technische Eigenschaften zur Effizienzsteigerung im Mittelpunkt. Besonders in der Energieversorgung wie bei der Erzeugung erneuerbarer Energien, in der Prozessindustrie und Gebäude Technik ist ein zunehmend effizienterer Überspannungsschutz gefordert.

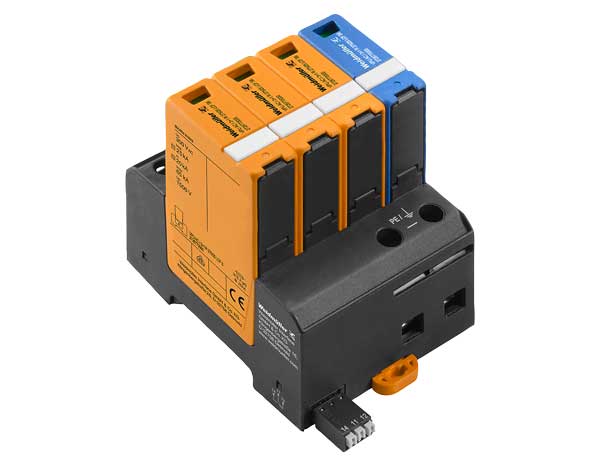

Die Varitector Typ PU AC I S-Linie bietet derzeit als einziges Typ I Schutzprodukt am Markt in der Kategorie Überspannung und Blitz einen steckbaren Schutz von 25 kA bei einer Breite von 1 TE. Die Komponenten sind entsprechend IEC 61643-11 zertifiziert. Sie bieten aber weit mehr als Standardgeräte wie einen sicherungslosen Betrieb bis 315 A. Zusätzlicher Bauraum, Installationsaufwand und eine separate Vorsicherung in Anlagen werden nicht benötigt.
Überspannungsschutz montage- und wartungsfreundlich
Die steckbaren Ableiter sparen Montagezeit und Wartungsaufwand. Ein smarter Verriegelungsmechanismus gestattet einen zuverlässigen Betrieb der Anlage auch in rauer Umgebung. Ein Kodierungssystem verhindert das Vertauschen von Ableitern.
Das Blitz und Überspannungsschutzkonzept eignet sich für Anwendungen, in denen eine hohe Anlagenverfügbarkeit gefordert ist. Er ist leckstromfrei und darf gemäß der neuen technischen Anwendungsregel VDE-AR-N 4100 im Vorzählerbreich installiert werden. Somit kombiniert die S-Line die besten Eigenschaften von spannungsschaltenden und spannungsbegrenzenden Technologien zu einem idealen Überspannungsschutz der Klasse I.
Die integrierte Phase GDT-Technologie ist kompakt und basiert auf einer spannungsschaltenden Technologie mit sehr niedriger Restspannung. So erzielt der Überspannungsschutz eine marktführend niedrige Folgestromstärke. Auch 16 A Sicherungen der Betriebsklasse gG werden nicht auslöst.
Die maximal zulässige Dauerspannung Uc = 275 VAC bietet zudem reichlich Reserven. Im Falle eines Überspannung Ereignisses bieten die Geräte einen Schutzpegel von Up < 1.5 kV.
Die Varitector PU AC I S-Linie ist für die sensitive Infrastruktur geeignet, welche mit der wachsenden Digitalisierung zunimmt. Der Schutz vor Über-Spannungen ist kompakt, effizient und kostengünstig.
Überspannungsschutz für Photovoltaik-Anlagen mit AC Netzanschluss
24.06.2017 | Um eine hohe Verfügbarkeit der Photovoltaik-Anlagen zu gewährleisten, gilt es, sie vor Zerstörungen durch Überspannungen zu schützen. Nur mit dem Einsatz von Schutzvorkehrungen lassen sich ertragsreduzierende Ausfallzeiten von PV-Anlagen verhindern. Speziell für Photovoltaik-Anlagen bietet Weidmüller seinen neuen Überspannungsschutz „Varitector PU“ für 1000 V DC sowie 1500 V DC Applikationen an.
Ergänzt wird das Angebot durch Systeme für den jeweiligen AC Netzanschluss. Varitector PU PV ist primär für eine Installation in Generatoranschlusskästen vorgesehen und unterstützt vollständig die Schutzklassen I und II. Die Überspannungsschutzgeräte sind konform der neusten EN / IEC Standards und entsprechen UL- und EN-Normen für die weltweite Anwendung.

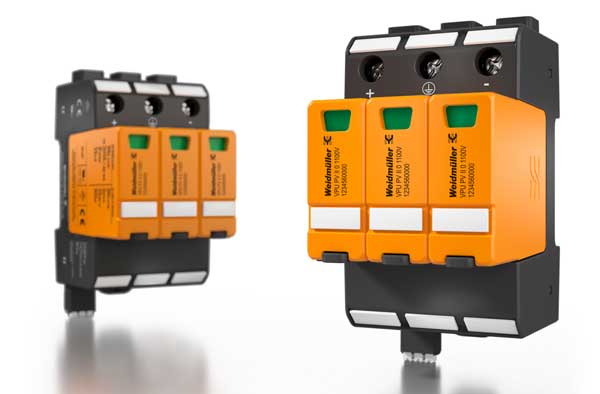

Die VPU PV verfügen über eine maximale Kurzschlussfestigkeit, d. h. PV-Anlagen mit vielen Solarpanels in einem String werden mit bis zu 11 kA des möglichen Kurzschlussstroms geschützt. Weitere Schutzelemente sind nicht notwendig. VPU PV ist mit kompakten, steckbaren Ableitern ausgestattet, sie ermöglichen den werkzeuglosen, schnellen und kosteneffizienten Austausch – auch einzelner Überspannungsableiter.
Installationsorte von Photovoltaik-Anlagen befindet sich oftmals auch in Höhen bis 4000 m. Die Überspannungs-Schutzeinrichtungen sind so ausgelegt, dass sie auch eine PV-Anlage an diesen exponierten Orten zuverlässig schützen. Eine zusätzliche Risikobewertung in Richtung einer Leistungsminderung – üblich für Anlagen in diesen Höhen – ist lt. Hersteller nicht erforderlich.
Quellenangabe: Dieser Beitrag basiert auf Informationen folgender Unternehmen: Pepperl+Fuchs, Weidmüller.
