Lineareinheit | Mit Spindelführung und Kugelgewindetrieb
Eine moderne Lineareinheit ermöglicht präzise und wiederholbare Bewegungen. Sie steigert nicht nur die Effizienz, sondern auch die Genauigkeit verschiedenster Bewegungsprozesse. Informieren Sie sich in diesem Artikel über Neuentwicklungen mit Lineareinheiten verschiedener Hersteller und welche Vorteile sie jeweils bieten.
Lineareinheit Neuheiten und Innovationen
Lineareinheiten kombinieren Antrieb und Führung in einer kompakten Baugruppe und ermöglichen exakte lineare Bewegungen bei hoher Wiederholgenauigkeit. Sie bestehen meist aus einem Antriebselement wie Zahnriemen, Spindel oder Linearmotor und einer integrierten Führungsschiene. Eingesetzt werden Lineareinheiten in der Automatisierung, im Maschinenbau oder in Handling-Systemen, wo sie für Dynamik, Präzision und platzsparende Konstruktionen sorgen.
Riemengetriebenes Ringsystem für Intralogistik und Automation
10.02.2026 | Rollon stellt auf der Logimat das neue riemengetriebene Ringsystem CLTA vor. Das System zielt auf Automatisierungsaufgaben mit moderaten Lasten und Geschwindigkeiten und kombiniert eine konfigurierbare Ringarchitektur mit einer auf schnelle Integration ausgelegten Mechanik – insbesondere für Intralogistik und industrielle Automation.
Ringsysteme eignen sich für Anwendungen, bei denen Bewegungen nicht nur linear, sondern auch über Kurvensegmente geführt werden müssen – etwa bei kompakten Layouts, Mehrstationen-Prozessen oder kontinuierlichen Handlingschritten. Das CLTA basiert auf der CLT-Schienenplattform. Im Fokus stehen Modularität, definierte Dynamik und ein Aufbau, der sich ohne Sonderbearbeitung in verschiedene Bahngeometrien übertragen lässt.
Das CLTA lässt sich zu ovalen oder rechteckigen Bewegungsbahnen konfigurieren. Rollon setzt dafür auf standardisierte Komponenten, die sich ohne komplexe Montageschritte kombinieren lassen. Konstruktiv arbeitet das System mit einer dreistufigen Basis, auf der Riemenscheiben und Riemen montiert sind. Diese Grundarchitektur soll Steifigkeit und strukturelle Stabilität erhöhen und gleichzeitig die Konfiguration erleichtern.
Auf Dauerbetrieb ausgelegt
Für den Dauerbetrieb ist die Lineareinheit hinsichtlich Reibung, Verschleiß und Wartung ausgelegt. Geschliffene Laufbahnen sollen Reibung und Vibrationen reduzieren und gleichmäßige, geräuscharme Bewegungen unterstützen. Eine Tiefnitrierung erhöht Oberflächenhärte sowie Verschleiß- und Korrosionsbeständigkeit. Für staubige oder verunreinigte Umgebungen sind Laufwagen mit geschmierten Abstreifern vorgesehen.
In dynamischeren Anwendungen kann optional ein automatisches Schmiersystem über Querbohrungen integriert werden. Wenn es auf reproduzierbare Positionierung ankommt, steht zudem eine optionale Laufwagenindexierung für kontrollierte, wiederholgenaue Positionen entlang der Bahn zur Verfügung.
Typische Einsatzfelder sind Test- und Inspektionslinien, Abfüll- und Verpackungsanlagen, Hochgeschwindigkiets-Förderstrecken, medizinische Geräte sowie Mehrstationen-Montageprozesse. Entscheidend ist hier meist die Kombination aus gleichmäßiger Bewegung, robustem Langzeitverhalten und der Möglichkeit, Prozessstationen entlang einer kompakten Bahngeometrie zu organisieren. CLTA gibt es als Einzelkomponente und als vormontierte Einheit.
Linearmodul im Hygienic Design für Getränketechnik
10.12.2024 | Die Unternehmen in der Getränkeindustrie müssen sicherstellen, dass sich ihre Anlagen für das Abfüllen, Etikettieren, Verpacken und Inspizieren von Flaschen und Dosen leicht sowie gründlich reinigen lassen. Das betrifft auch Igus Lineartechnik, die zum Beispiel bei der Justierung und Bewegung von Abfüllköpfen, Etikettenspendern und Kamera-Systemen eingesetzt werden.
Einbaufertige Lineareinheit erhöht Reichweite von Cobot
01.07.2020 | Zur vielfachen Erweiterung des Einsatzgebiets in der Robotik hat Schaeffler eine angetriebenen Lineareinheit im Programm. Anwender können das auf Ihre Konstruktion zugeschnittene angetriebene Linearmodul als horizontale Achse installieren und damit die Reichweite von Cobots erhöhen.
Kreuztisch mit großen Verfahrwegen für Messanwendungen

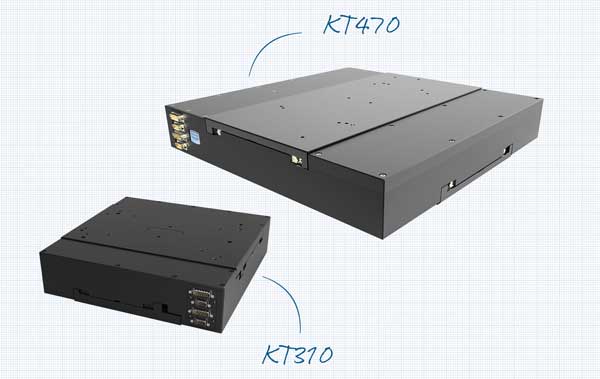

10.03.2020 | Steinmeyer Mechatronik hat mit dem Kreuztisch KT470 seinem Messtisch KT310 einen großen Bruder zur Seite gestellt. Mit seinen großen Verfahrwegen von 300 x 300 mm, einer Wiederholgenauigkeit von ± 0,5 µm sowie einer Genauigkeit von ± 3,6 µm eignet sich der KT470 vorrangig für den Einsatz in der Messtechnik oder zur Oberflächeninspektion. Das neue XY-System wird höchsten Präzisionsanforderungen gerecht.
Mit dem KT470 sind Messanwendungen mit elektronischer Kompensation für Systemgenauigkeiten bis 1 µm möglich. Dies ist u. a. in Halbleitern, Messgeräten oder bei der Qualitätssicherung der Fall.
Die sehr guten Ablaufwerte des Kreuztisches sind das Ergebnis seiner durchdachten Konstruktion. Durch den Einsatz von geläppten Kreuzrollenführungen sowie eines geschliffenen Kugelgewindetriebs erreicht der Messtisch sehr geringe zufällige Ablauffehler. Zudem bietet er eine hohe Steifigkeit und ist optimal kompensierbar. Für besonders hohe Anforderungen an die Wiederhol- und Messgenauigkeit gibt es den KT470 optional mit mittig liegendem Glasmaßstab.
Das XY-System wird wahlweise mit Schrittmotor oder DC-Motor ausgestattet. Der Gleichstrommotor ist dabei erste Wahl für Anwendungen mit hohen Drehzahlen sowie kleinen Momenten. Erfordert die Positionieraufgabe niedrige Leistungen und geringe Drehzahlen, kommt der Schrittmotor zum Einsatz. Im Präzisionszyklus beträgt die empfohlene Last 10 kg, die Maximallast liegt bei 30 kg.
Die Positioniersysteme überzeugen mit perfekter Ebenheit, kleinsten Toleranzen für Nicken und Gieren sowie einem gleichmäßigen Ablaufverhalten. So garantierten sie höchste Präzision bei der Messung.
Chronologie & Archiv
Die nachfolgende Auswahl dokumentiert die technologische Entwicklung der vergangenen Jahre (ab 2013).
07.08.2019 | Im Fokus von Rollon stehen auf der EMO effiziente Bewegungskonzepte für Werkstückhandhabungssysteme und automatische Maschinentüren sowie die siebte Achse für Handling-Roboter. Diese arbeiten über lange Zeit korrekt mit hohen Zyklen und unter kritischen Bedingungen. Sie sind leicht montierbar, austauschbar wartungsarm.

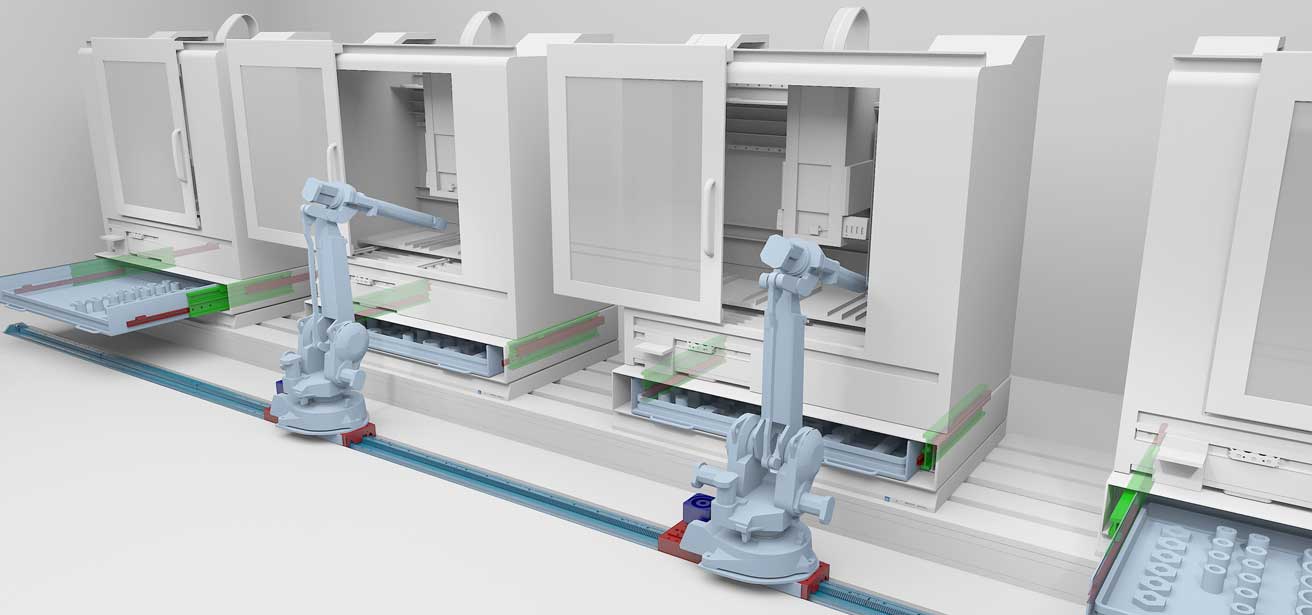

Mit dem Konzept der siebten Achse erweitert der Hersteller den Aktionsradius von Industrierobotern erheblich. Der komplette Roboter verfährt dabei auf einer Linearachse und kann so Aufgaben an mehreren Orten übernehmen. Das modular aufgebaute Shuttle-System ermöglicht lange Strecken und hohe Dynamiken. Es ist in sieben verschiedenen Größen erhältlich, lässt sich einfach integrieren und kann alle Arten von Robotern bis 2000 kg bewegen.
Lineareinheiten für Maschinentüren
Auch Maschinentüren leisten hinsichtlich einen wesentlichen Beitrag zur effizienten Produktion. So verkürzt schnelles Öffnen und Schließen die Taktzeiten und erhöht damit die Produktivität. Darüber hinaus hat das Thema Sicherheit oberste Priorität. Systeme wie die Telescopic Rail oder die X-Rail bewegen sich sicher und gleichmäßig und sind darüber hinaus hochbelastbar sowie extrem zuverlässig. Höchste Dynamik und maximale Sicherheit von automatischen Maschinentüren sind so gewährleistet.
Zu oft werden doppelflügelige Maschinentüren jeweils mit einer Achse angetrieben. Mit bidirektionalen Achsen von Rollon lässt sich eine Achse einsparen. Sie verfügen über zwei Schlitten, die entweder synchron oder unabhängig voneinander arbeiten. So wird insgesamt nur eine Achse und damit auch nur noch ein Getriebe, ein Motor, ein Encoder zur Positionierbestimmung sowie ein Servoverstärker benötigt. Montage, Verkabelung, Verdrahtung und Inbetriebnahme reduzieren sich ebenfalls auf ein Minimum.

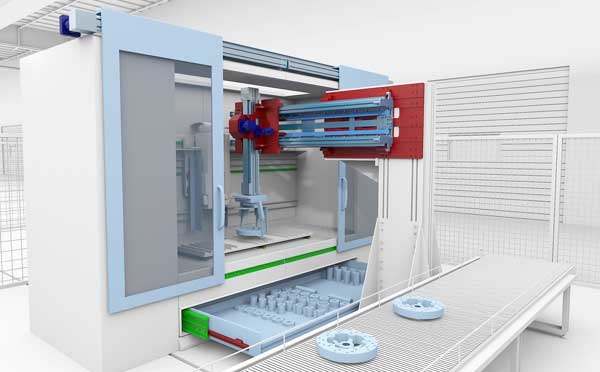

Auch beim Werkstück-Handling eröffnen die linearen Systeme neue Effizienzpotenziale, beispielsweise bei der Entnahme von Spritzgussteilen aus ihren Formen. Dabei kommt es auf höchste Präzision, Robustheit und Zuverlässigkeit an. Die kompakten Linearachsen der „Smart“-Serie bieten als Portalaufbau genau die richtigen Leistungsmerkmale. Sie sind extrem dynamisch, hochbelastbar, sehr leise und äußerst langlebig.

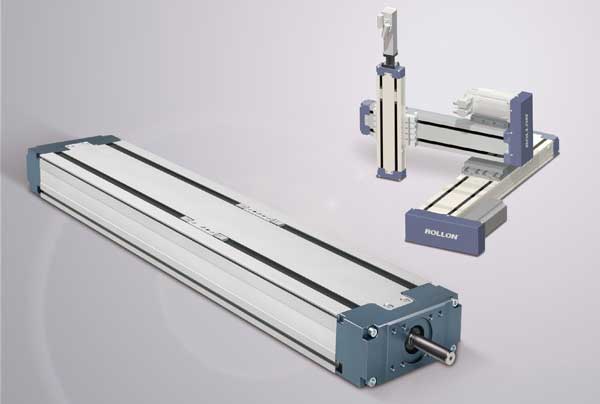

01.04.2019 | Eine sehr gute Lösung für Automationsanwendungen mit wenig Bauraum bietet die Linearachse „TH 70“ von Rollon. Sie erzielt hohe Leistungswerte, positioniert extrem genau und ist unglaublich kompakt gebaut. Die TH 70 aus dem Precision System der „Actuator Line“ wurde speziell für kleinere Anwendungen entwickelt, in denen eine hohe Präzision und Robustheit für geringe Tragzahlen gefordert sind, aber nur wenig Bauraum zur Verfügung steht.
Dank ihrer Konstruktion mit einem präzisionsgerollten Kugelgewindetrieb sowie Kugelumlaufführungen mit Kugelkette ermöglichen die kompakten Lineareinheiten eine hohe Positionier- und Wiederholgenauigkeit mit optimalen Betriebseigenschaften und Leistungsdaten.
Zwei parallel angeordnete Profilschienen mit zwei oder vier vorgespannten Linearführungswagen sorgen für die sichere Aufnahme von hohen Kräften und hohen Lastmomenten. Darüber hinaus bieten die modularen Achsen, bestehend aus einem selbsttragenden Aluminiumprofil, eine hohe Eigensteifigkeit, einen niedrigen Verschiebewinkel sowie einen geringen Verschleiß.
Separate Schmierkanäle für den Kugelgewindetrieb und die Kugelumlaufführungen stellen den reibungslosen Lauf des mechanischen Innenlebens sicher. Dadurch werden wirklich alle relevanten Stellen zuverlässig mit Schmierstoffen versorgt und eine Mangelschmierung ist auch bei anspruchsvollem Dauerbetrieb ausgeschlossen.
Die innenliegenden Bauteile sind zudem durch ein Kunststoffabdeckband gegen Umwelteinflüsse geschützt. Die TH 70 ist als Version SP2 mit einem Laufwagen und als SP4 mit zwei Laufwagen erhältlich. Sie erreicht eine maximale Hublänge von 591 mm (SP4: 550 mm) und eine dynamische Tragzahl von 3140 N (SP4: 6280 N). Ihre Wiederholgenauigkeit liegt innerhalb von 5 µm.
Durch ihre Funktionalität, Belastbarkeit und Kompaktheit findet die TH 70 zahlreiche Anwendungen in der Automatisierungstechnik, unter anderem in Laserapplikationen und Messeinrichtungen sowie für Positionieraufgaben, genaues Handling oder Dosierstationen.

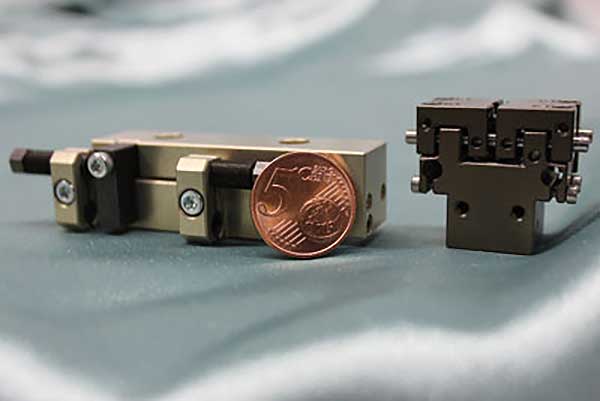

04.10.2018 | Die pneumatische Lineareinheit LSM-3 von Friedemann Wagner ist ein präziser und wiederholgenauer Mini-Linearschlitten zur pneumatischen Automation speziell kleiner Werkstücke. Die zu bewegende Last wird gleich von 2 Führungswagen mit abgedichteten Kugelumlaufführungen sicher geführt und getragen.
Hohle, gehärtete Anschlagschrauben bilden die Wiederholgenauigkeit von ±0,01 mm ab und dienen gleichzeitig der Aufnahme des Sensors. Mit diesen externen Anschlägen kann der Hub beiderseits um 15 mm verstellt bzw. beeinflusst werden.
Die Mini-Einheit gibt es in 3 Hublängen (20, 35 und 50 mm) sowie mit oder ohne montierte Stoßdämpfer. Die empfohlene Nutzlast beträgt mit 0,5 kg etwa das Fünffache des Eigengewichts.

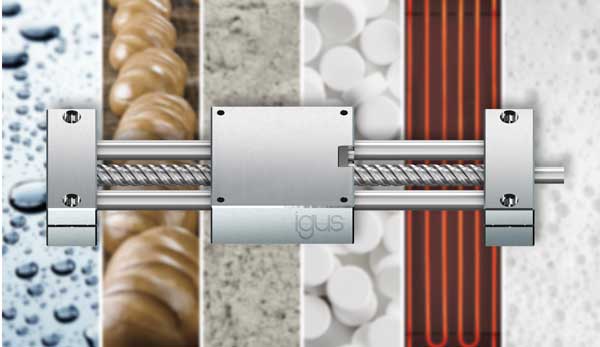

29.03.2017 | Eine der 166 Neuheiten, die Igus präsentiert, ist die Edelstahlausführung aus der „Drylin SHT“ Spindel-Lineartisch-Baureihe. Neben den auf Reibung und Verschleiß optimierten Kunststoffen, die je nach Anwendung aus verschiedenen Werkstoffen ausgewählt werden können, besteht der Lineartisch komplett aus Edelstahl. So eignet sich der Drylin SHT-ES für den Einsatz in der Lebensmittelindustrie und für Hochtemperaturanwendungen.
Von der Spindel, über Wellen und Schlitten bis zu den Traversen bestehen sämtliche bestehen Komponenten komplett aus V2A-Edelstahl. Die beweglichen Teile werden mit tribo-optimierten Kunststoffen gelagert. Anwender haben hier beispielsweise die Wahl zwischen Iglidur X, wodurch der Lineartisch bei Anwendungen bis 200 °C einsetzbar und außerdem besonders chemikalienresistent ist oder dem lebensmittelkonformen Werkstoff Iglidur A180 für den Einsatz in der Lebensmittel- und Verpackungstechnik.
Der Spindel-Lineartisch kommt dabei komplett ohne externe Schmierung aus. Der modulare Aufbau, die Wahlfreiheit in der Hublänge und der optional über Handrad oder Motor realisierbare Antrieb sorgen jederzeit für die passende individuelle Lösung, die sofort einbaufähig ist. Auch der Antriebszapfen lässt sich je nach Kundenanforderung mit Zapfen, Nuten oder Schlüsselflächen versehen.
Es gibt den Spindel-Lineartisch in vier Baugrößen (Wellendurchmesser von 8, 12, 20 und 30 mm. Beim Gewinde können Anwender zwischen selbsthemmenden Trapez- und schnelllaufendem Steilgewinde wählen. Jeweils in Steigungen von 2 bis 100 mm und entweder mit rechts-, links- oder gegenläufigem Gewinde.
Der Lineartisch lässt sich über den Drylin SHT-Konfigurator individuell zusammenstellen. Er verkürzt Auswahl, Konfiguration und Bestellung des Lineartisches zu ein paar Mausklicks. Im Anschluss an die Auswahl erhalten Anwender sowohl eine genaue Dokumentation ihrer Auswahl als auch eine 3D-Ansicht ihres konfigurierten Lineartisches und bekommen Preis und Lieferzeit direkt angezeigt, bevor sie zum Warenkorb weitergeleitet werden. Für noch härtete Umgebungen entwickelt der Motion Plastics Spezialist derzeit eine Version des Drylin SHT-ES aus extrem korrosions- und säurebeständigem V4A.
15.04.2013 | Statement von Thomas Hettich, Bereichsleiter Linearmodule, IEF-Werner GmbH, Furtwangen, antwortet auf die Frage: Welche Highlights präsentieren Sie auf der Hannover Messe? Das Statement wurde am 8. April 2013 auf der Hannover Messe gegeben.
