Die Lamellenkupplung und ihre industriellen Anwendungen
Die Lamellenkupplung Diskflex eignet sich für eine ganze Vielfalt an Einsatzmöglichkeiten: von der dynamischen Handhabungsaufgabe über den Einbau in Mehrachssysteme bis hin zu umformtechnischen Anlagen und das Hochtemperaturumfeld. Orbit Antriebstechnik bietet ein umfangreiches und auf die Anwendung abgestimmtes Programm für diese torsionssteifen Ausgleichskupplungen.
Spielfreie Lamellenkupplung mit hoher Torsionssteife
Die spielfreie Lamellenkupplung Diskflex wurde auf hohe Torsionssteife und große Verlagerungskapazität ausgerichtet, das Lamellen Design ist FEM optimiert. Ihre flachen, biegeelastischen Lamellen oder aus Einzellamellen bestehenden Lamellenpakete sind in rostfreiem Edelstahl ausgeführt Ihre Naben bestehen aus Aluminium, Stahl oder Edelstahl. Die Lamellenpakete wurden in 4, 6 oder 8 Schraubenausführung ausgestattet.
Lamellenkupplung für spezielle Umgebung

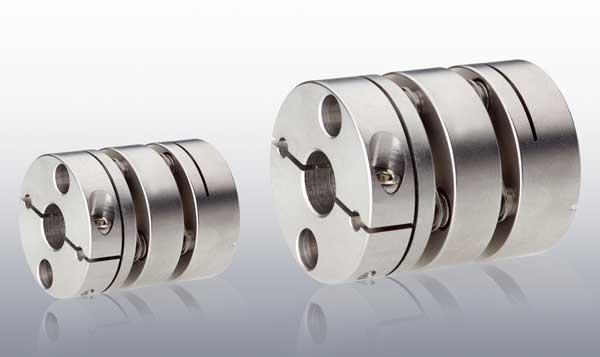

Für spezielle Umgebungsbedingungen wie unter Hochtemperatur, Vakuum- oder Medieneinfluss umfasst die Diskflex Kupplung der Serie GDC eine Lamellenkupplung mit Edelstahlnaben und Zwischenstücken aus Edelstahl. Die Lamellenkupplungen sind mit Klemmnaben ausgestattet, die eine spielfreie Funktion auch im Reversierbetrieb gestattet. Die Kupplung GDC verfügt über insgesamt elf Kupplungsgrößen mit Außendurchmessern von 19 bis 94,5 und Bohrungsdurchmessern für die Welle von 4 bis 45 mm. Sie deckt einen Nenndrehmoment Bereich von 0,9 bis 150 Nm ab.
Lamellenkupplung für enge Einbauräume
Für sehr beengte Einbauräumen hat Orbit die kurzbauenden Kupplungen der Serie ZDC konzipiert. Es gibt sie in fünf Baugrößen mit Außendurchmessern von 19 bis 54 mm. Diese Lamellen Kupplungen eignen sich für den Einsatz unter in erhöhter thermischer Umgebung, für die Vakuumtechnik, den Armaturenbau sowie für Anlagen in der Farb-, Papier- und Textilindustrie.
Lamellenkupplung mit hoher Leistungsdichte
Ein torsionssteifes Lamellenpaket in 8-Schraubenausführung verleiht der Lamellenkupplung Serie GDT eine hohe Leistungsdichte. Diese Lamellenkupplungen verfügen über eine ausgeprägte Drehmoment Übertragungskapazität.
Die reibschlüssigen Konus Spannnaben und die Zwischenstücke der Lamellen Kupplungen wurden aus Aluminium gefertigt, um ein geringes Massenträgheitsmoment zu gewährleisten. Dynamische, reversierende Anwendungen mit häufigen Drehmoment Spitzen sind prädestiniert für diese Kupplung. Die Baureihe gibt es in vier Größen mit Drehmomenten von 60 bis 350 Nm. Die Kupplung deckt Durchmesser der Welle von 10 bis 60 mm ab.
Distanz Wellenkupplungen für Mehrachssysteme

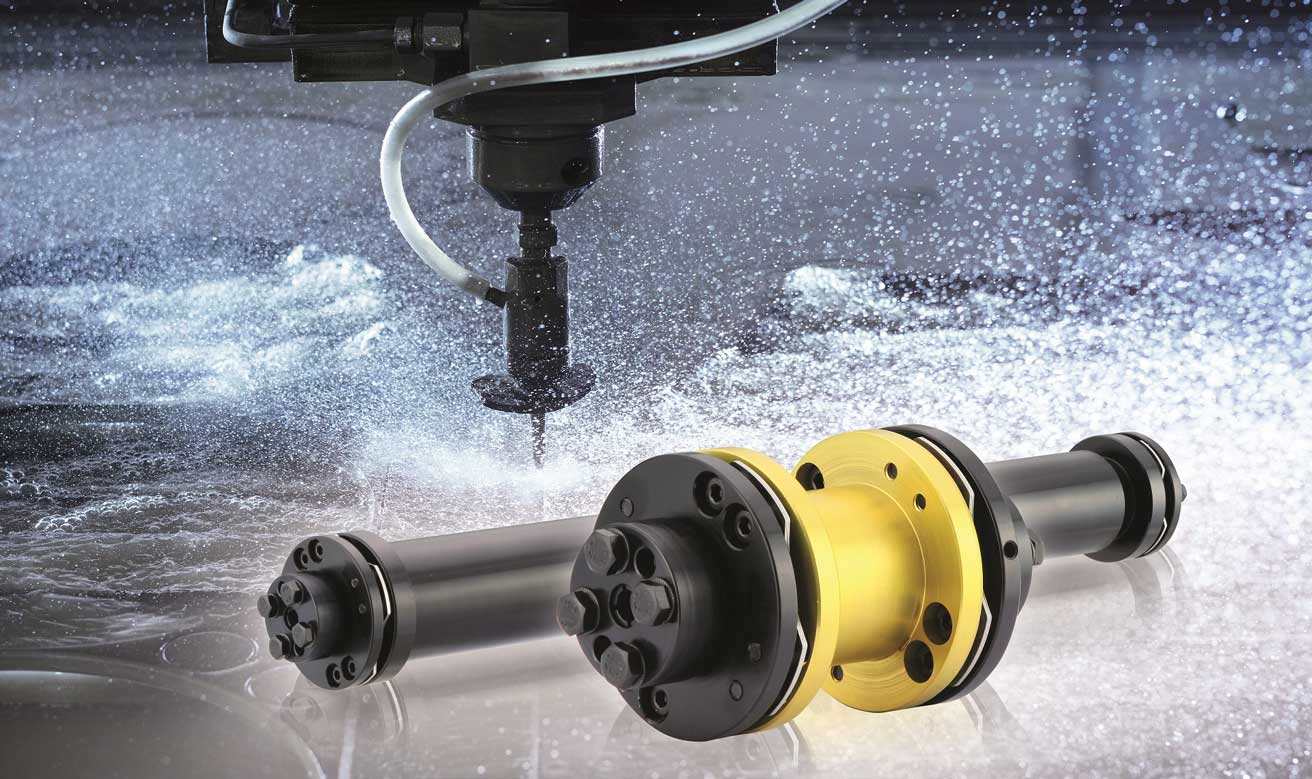

Die Lamellenkupplungen der Serie LDT sind aus Aluminium gefertigt und in werden in drei Baugrößen auch als Zwischen Wellenkupplung angeboten. Die Länge der Zwischenhülse ist variabel. Diese Wellenkupplungen für die Distanz eignen sich für den Einsatz in Mehrachssystemen.
Die torsionssteifen Lamellenkupplungen gewährleisten die präzise Synchronisation der Bewegungsabläufe in Mehrachssystemen wie sie in Portalroboter und Spindelhub Getriebe zu finden sind. Auch Schneidanlagen, bei denen z. B. filigrane und anspruchsvolle Konturen durch Mehrkopfschneiden hochproduktiv und effizient ausgeschnitten werden, sind prädestinierte Anwendungen.
Lamellenkupplung für hohe Drehmomente

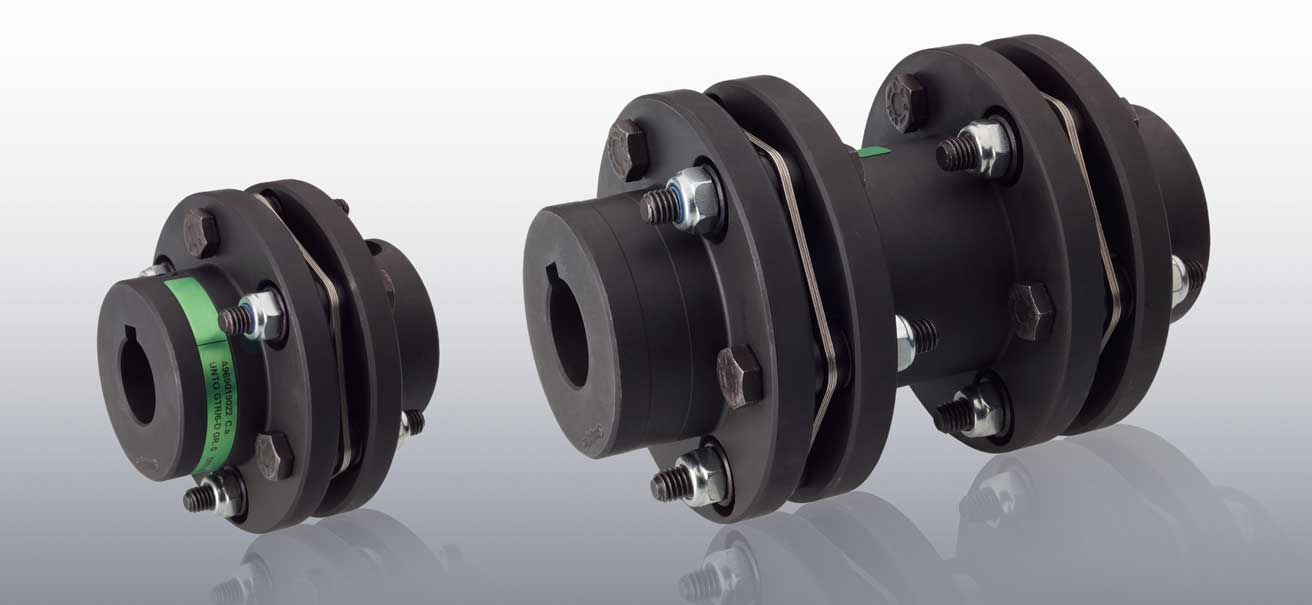

Die Lamellenkupplungen der Serie GTR sind mit Stahlnaben versehen, damit sie hohe Drehmomente übertragen können. Applikationen wie in der Fördertechnik oder Umformtechnik kommen hier in Frage. Die Kupplungen zur hohen Drehmomentübertragung gibt es einfach- oder doppelkardanisch ausgeführt.
Für eine Überbrückung kundenspezifischer Wellen Abstände können sie zusätzlich mit beliebig in der Länge wählbaren Zwischenhülsen geliefert werden. Die Wellenanbindung erfolgt standardmäßig über formschlüssige Naben. Spielfreie Klemmnaben in sechs Baugrößen sind ebenfalls verfügbar. Der Nenndrehmoment Bereich beträgt 60 bis 65.000 Nm.
