Wellenkupplung: Ausgleichskupplung für heißes & schweres
Orbit Antriebstechnik bietet mit seinen Wellen- und Ausgleichskupplungen Lösungen für präzise Antriebsstränge. Die Kupplungen gleichen Versätze zuverlässig aus, übertragen Drehmomente exakt und erhöhen die Lebensdauer von Maschinen. Anwender profitieren von hoher Betriebssicherheit, Flexibilität und einem breiten Einsatzspektrum – von Werkzeugmaschinen bis zur Automatisierung und Hochtemperaturen.
Ausgleichskupplung für Hochtemperaturen
24.03.2023 | Ausgleichskupplungen müssen auch unter extremen Bedingungen und hohen Belastungen perfekt funktionieren. Einsatzbeispiele sind Abfüllanlagen im Heißabfüllprozess, medizinische Autoklaven oder Anwendungen in der Verfahrenstechnik. Hier müssen sie schon mal Temperaturen von bis zu 150 °C standhalten. Dafür werden Wellenkupplungen mit hoher Hitzebeständigkeit benötigt, damit diese präzise ihre Arbeit verrichten. Orbit Antriebstechnik präsentiert die verschiedenen Kupplungssysteme:
Orbit Antriebstechnik hat ein speziell auf thermisch anspruchsvolle Anforderungen abgestimmtes Portfolio von einteiligen und axial steckbaren Hochtemperatur Wellenkupplungen entwickelt.
Diese Komponenten sind komplett aus Edelstahl oder haben Edelstahlnaben. Ihre Funktionselemente wurden aus hochtemperaturbeständigen Kunststoffen ausgeführt. Erfahren Sie nachfolgend mehr über die verschiedenen torsionssteifen Kupplungen für Hochtemperatur Anwendungen und exemplarisch über ihre Anwendungsbereiche.
Lamellenkupplungen in der Rohstoffbearbeitung
Wärme oder Hitze spielen in diversen Fertigungsprozessen eine signifikante Rolle bei der Umwandlung von Grundstoffen in einen Zustand für die weiteren Aufgaben in der Verarbeitung. In der Kunststoffindustrie werden z. B. Rohstoff Granulate durch Schmelzprozesse in eine für die Weiterverarbeitung in Extrudern und Kalander geeignete Form gebracht.
Integraler Bestandteil in diesen Anlagen sind Temperiergeräte. Sie führen die Wärme dem Fertigungsprozess zu. Als Temperiermedium für den Energie- bzw. Wärmetransport kommen je nach Anwendung verschiedene Fluide wie Wasser oder Öl zum Einsatz.

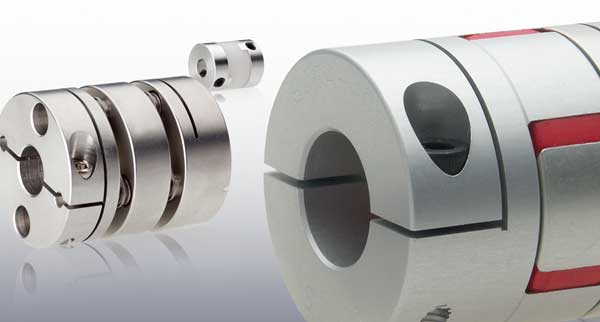

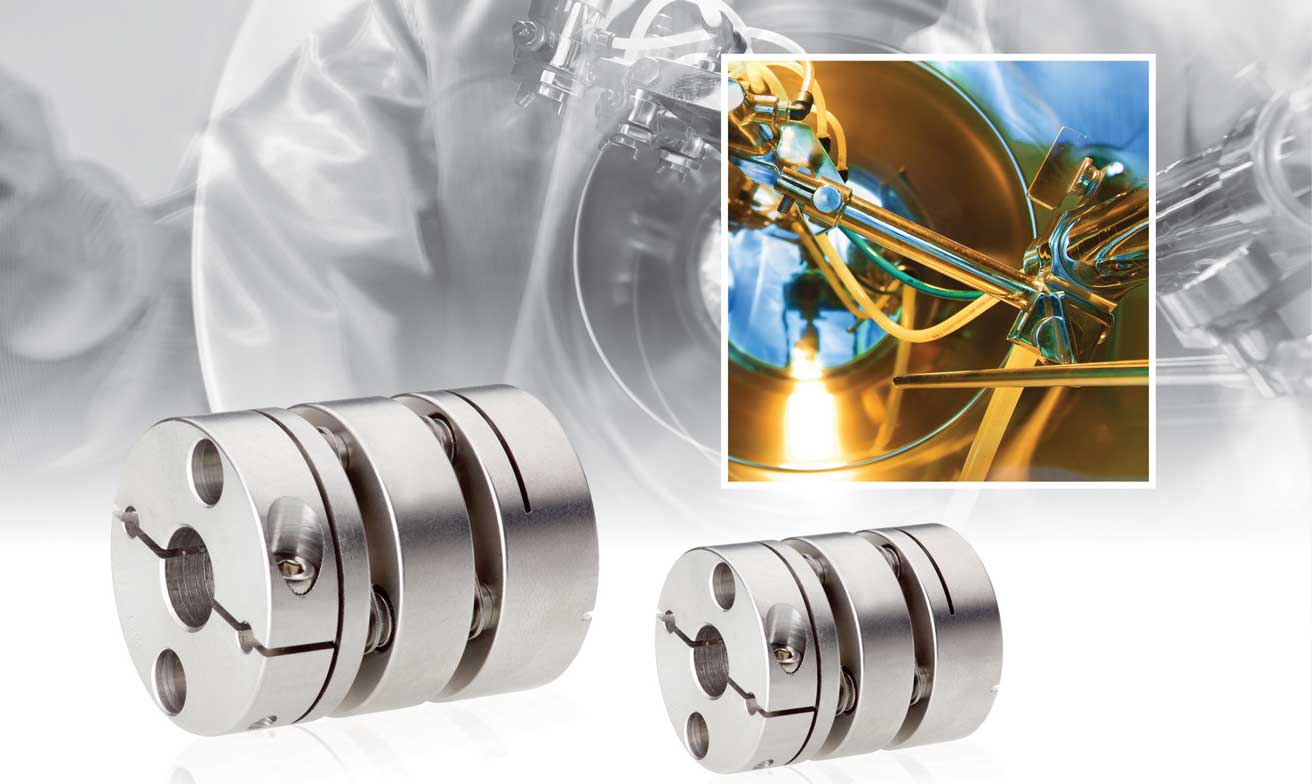

Lamellenkupplungen mit Klemmnaben, Zwischenstück aus Edelstahl
In solchen Produktionsanlagen übertragen Lamellenkupplungen der Serie Diskflex GDC aus Edelstahl in doppelkardanischer Ausführung präzise die Drehmomente. Diese Wellenkupplungen arbeiten mit drehsteifen und biegeelastischen Lamellen bzw. Lamellenpaketen aus rostfreiem Edelstahl. Sie sind wechselseitig mit der jeweiligen Nabe der Kupplung und dem Zwischenstück verschraubt.
Bei dieser Serie bestehen die Naben und das Zwischenstück in doppelkardanischer Ausführung aus Edelstahl. Die kraftschlüssigen Klemmnaben der Wellenkupplungen sichern eine spielfreie Drehmomentübertragung auch im Reversier Betrieb der Produkte.
Kompakte Wellenkupplungen für enge Einbauräume
Für zusätzliche speziellere Montage- und Einbaubedingungen gibt es im Portfolio von Orbit Wellen Kupplungen mit Klemmnaben in Halbschalenbauweise. Diese Ausführungen gestatten eine radiale Montierbarkeit. Darüber hinaus bieten die Kompakt Ausführungen der Baureihe ZDC Lösungen für besonders beengte Einbaubedingungen.
Weitere potentielle Anwendungsbereiche der torsionssteifen Edelstahl Lamellenkupplungen sind u. a. die Vakuumtechnik und die Medizintechnik. Hier werden die Artikel für die Sterilisation von Gegenständen Autoklaven eingesetzt. Teils werden diese Sterilisationsprozesse im Vakuumverfahren und mit Dampfeinströmungen realisiert. Dabei wird durch die Erzeugung eines Vakuums die ursprünglich in der Autoklave vorhandene Luft durch Dampf ersetzt, mit dem die sterilisierenden Materialien in Kontakt treten.
Wellenkupplungen für Temperaturen bis 300 °C
In vielen Bereichen des Anlagenbaus, in der Automobilindustrie oder in der Verfahrenstechnik spielen Ventilklappenverstellungen für die Zuführung und Rückführung von flüssigen oder gasförmigen Medien eine große Rolle.
Die Medientemperaturen verursachen hier hohe Umgebungstemperaturen. Zum Einsatz in solch elektromotorisch angetriebenen Klappenventilen kommen Metallbalgkupplungen Typ GBC aus der Baureihe Belflex Thermbago. Das Funktionselement dieser Kupplungen ist ein Edelstahlbalg, der mit den Edelstahlnaben verschweißt ist.
Das Verschweißen sorgt dafür, dass der Balg auch bei den geforderten kritischen Temperaturen mit den Naben dauerhaft verbunden bleibt. Zudem wird die Funktionsweise dieser Wellenkupplungen nicht durch eine thermisch sensible Verbindung wie bei der Klebe Verbindung gefährdet.

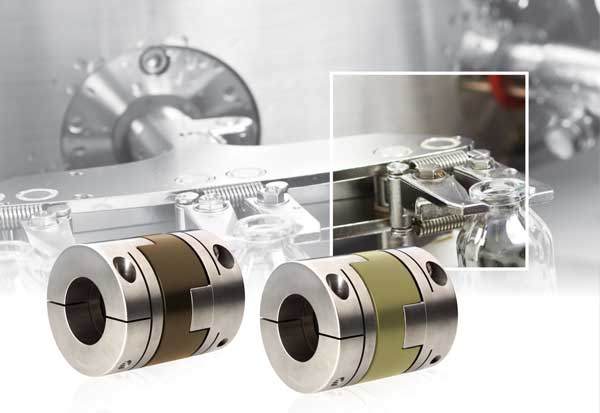

Steckbare Oldham-Kupplung mit Edelstahlnaben
Für Anwendungen unter Vakuum oder bei Hochtemperatur hat Orbit Produkt Angebote in Form von Oldham Kupplungen mit Edelstahlnaben der Serie GOC. Diese Wellenkupplungen bestehen aus jeweils zwei Edelstahlklemmnaben und einer elektrisch isolierenden Scheibe zur Drehmomentübertragung. Diese Scheibe besteht aus technischem Kunststoff.
Der dreiteilige Aufbau dieser Wellenkupplungen ermöglicht eine bequeme Steckmontage auch in schwer zugänglichen Einbauräumen. Die Oldham Kupplungen sorgen für den Ausgleich hoher radialer Verlagerungen. Der Ausgleich der Wellenversätze erfolgt durch reine Verschiebebewegungen zwischen den Naben und der Übertragungsscheibe.
Übertragungsscheibe aus Peek oder PI
Für Anwendungen unter Hochtemperartur stehen bei der Übertragungsscheibe der Wellen Kupplung die Materialien Peek und PI (Hochleistungs-Polyimid) zur Auswahl. Der Werkstoff PEEK eignet sich aufgrund seiner außergewöhnlichen Ausgasungseigenschaften besonders gut für Vakuum Anwendungen. Die Oldham Kupplungen mit Kreuzscheiben aus Polyimid gestatten sogar einen Einsatz unter Temperaturen bis 200 °C.
Die Edelstahlnaben der Wellenkupplungen werden zusätzlich einem Elektropolitur Verfahren unterzogen. Damit werden die Ergebnisse der Oberflächenrauheit der Klemmnaben verringert. Unter Vakuum wird so die Menge möglicher anhaftender Absorbate minimiert.
Leistungsstarke Ausgleichskupplung ab 1 mm Bohrungs ⌀
15.06.2021 | Mit bloßem Auge sind die ab 1 mm Bohrungsdurchmesser kleinen Mikrokupplungen von Orbit Antriebstechnik fast nicht zu erkennen. Dennoch bietet eine solche Ausgleichskupplung eine Leistung, die man hinter ihrer Winzigkeit nicht zu vermuten mag. Ihre Außendurchmesser lassen sich mit denen eines Marienkäfers vergleichen und mit deren Bohrungsdurchmesser würden sie in eine größere Spaghetti passen.
So eine Miniatur Ausgleichskupplung befindet sich zum Beispiel in Anlagen zur Förderung und Dosierung hochfeiner Medienmengen mit Mikrodosierpumpen. Auch finden sie Einsatz in Anlagen zur Montage oder Verkapselung von Miniaturbauteilen oder in Mikrosystemen zur Herstellung kleinster Optiken. Für solche Applikationen bietet Orbit Antriebstechnik entsprechende Ausgleichskupplungen mit kleinstem Aussendurchmesser von 5,9 bis 9,9 mm bei einem Bohrungsdurchmessern von 1 bis 4 mm.
Die Bandbreite solcher Mikro Kupplungen umfasst hierbei verschiedenste technische Features, die eine optimale Wellenverbindung bei spezifischen Anwendungsprofilen gewährleistet.
Ausgleichskupplung aus Ganzmetall
Mikrodosierpumpen werden beispielsweise im Pharmabereich, in der Biotechnologie sowie kosmetischen und chemischen Industrie eingesetzt. Mit ihnen lassen sich Kleinstmengen an flüssigen Medien sehr präzise dosieren. Auf die zu dosierende Flüssigkeit ausgerichtet wird der Werkstoff für die medienberührenden Teile ausgewählt.
Für solche hochpräzisen Dosiereinheiten eignet sich die Wellenkupplung BeamfIex PCMR10-A. Diese Wendelkupplung aus Aluminium hat einen Außendurchmesser von 9,5 mm. Die Kupplung verfügt über kraftschlüssige Klemmnaben. Diese sind auch bei hohen Drehzahlen für eine hohe Laufruhe gewuchtet.
Die spielfreie Ganzmetallkupplung bietet eine Drehmomentübertragung mit einem Drehmoment von 0,62 Nm. Wellen mit einem Durchmesser von 3 mm können durch die Kupplungen verbunden werden. Diese sind in Aluminium oder beim Einsatz unter aggressiven Medien optional in Edelstahl ausgeführt. Neben der Klemmnaben Variante kann die Welle auch über Gewindestifte befestigt werden.
Die Ausgleichskupplung Beamflex PSMR7 ist noch kleiner. Die Mikro Wellenkupplung aus Aluminium misst im Außendurchmesser nur 6,5 mm. Es gibt sie für Wellendurchmesser von 1 bis 2 mm. Die Kupplung eignet sich für filigrane, präzise arbeitende Apparaturen wie Bearbeitungssysteme für die Feinmechanik und Optik, labortechnische Anlagen oder kleinste industrielle Diagnosegeräte und Inspektionssysteme.
Steckbare, modulare Kreuzschieberkupplung
Axial steckbar sind die Mikro Ausgleichskupplungen im Oldham Portfolio. Solch eine elektrisch isolierende Kupplung besteht aus zwei Aluminiumnaben mit Stellschrauben und einer Übertragungsscheibe aus Acetal. Der dreiteilige Aufbau sorgt ein Stück weit für eine beliebige Kombinierbarkeit unterschiedlichster Durchmesser der Bohrung von 1 bis 4 mm.
Es gibt die Oldham Kupplung in den drei Baugrößen ZOS6, ZOS8 und ZOS10 mit Außendurchmessern von 5,9, 7,9 und 9,9 mm. Aufgrund ihrer kompakten Bauform eignen sich diese Mikrokupplungen auch für geringe Einbauräume. Anwendungen für diese kleinste Kreuzschieberkupplung finden sich in Labortechnik, Mikromesssystemen für feinmechanische Apparate, Medizintechnik und industriellen Sichtprüfungssystemen.
Spielfreie Ausgleichskupplungsen für High-Speed Anwendungen

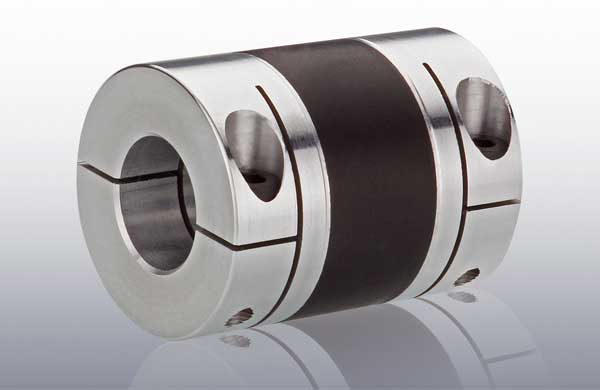

18.04.2018 | Orbit Antriebstechnik bietet mit der Baureihe „Speedmax“ spielfreie Ausgleichskupplungen für schnelldrehende Applikationen, bei denen ein präzises Arbeiten bei gleichzeitiger Dämpfung von Stoß- oder Drehschwingungen gefordert ist.
Die mit kraftschlüssigen Klemmnaben ausgestattete Wellenkupplung ist je nach Baugröße für Drehzahlen bis zu 42.000 min-1 ausgelegt. Das Funktionselement der Speedmax besteht aus dem synthetischen Polymer HNBR, das über eine hohe mechanische Festigkeit verfügt.
Die Speedmax Wellenkupplung ermöglichen einen angularen Verlagerungsausgleich von 1,5° und kompensieren je nach Baugröße radiale Verlagerungen von bis zu 0,2 mm, bzw. axial von bis zu 0,3 mm. Das Programm der High-Speed Kupplung steht für Nenndrehmomente bis 31,5 Nm zur Verfügung.
Ausgleichskupplungen für schwingungskritischen Einsatz
08.06.2016 | Um Kupplungen noch exakter an die technischen Anforderungen einer jeweiligen Anwendung anpassen zu können, hat Orbit Antriebstechnik das Angebotsspektrum im Bereich der Ausgleichskupplungen um zusätzliche Baugrößen ergänzt. Für schwingungskritische Anwendungen findet der Anwender im Segment der Elastomerkupplungen nun zusätzlich die „Jawflex GJC-48“, die mit Zahnkranzhärten Shore 64D und 98A erhältlich ist.
Für Applikationen mit einem hohen Anspruch an die Torsionssteife gibt es jetzt mit der Lamellenkupplung Diskflex GDC-26 eine neue Kupplungsgröße. Bei dieser Wellenkupplung kann zusätzlich zwischen einer leichten Aluminiumversion oder einer Ausführung komplett aus Edelstahl gewählt werden.
Das Produktprogramm der Oldham Kupplungen bietet 4 neue Kupplungsgrößen für Kleinstanwendungen mit Außendurchmessern von 5,9 bis 11,9 mm. Diese steckbaren Mikrokupplungen stehen für kleinste Wellendurchmesser beginnend von 1 mm zur Verfügung.
