Winkelgetriebe | Von Kegelradgetriebe bis Präzisionsgetriebe
Die Winkelgetriebe übertragen Drehmomente effizient zwischen sich kreuzenden Wellen, was sie für komplexe Antriebssysteme in der Automobilindustrie, im Maschinenbau oder in der Luftfahrt besonders wertvoll macht. Erfahren Sie mehr über die neuesten Entwicklungen verschiedener Hersteller und die vielseitigen Anwendungsmöglichkeiten von Winkelgetrieben, insbesondere von Kegelradgetrieben.
Winkelgetriebe Neuheiten und Innovationen

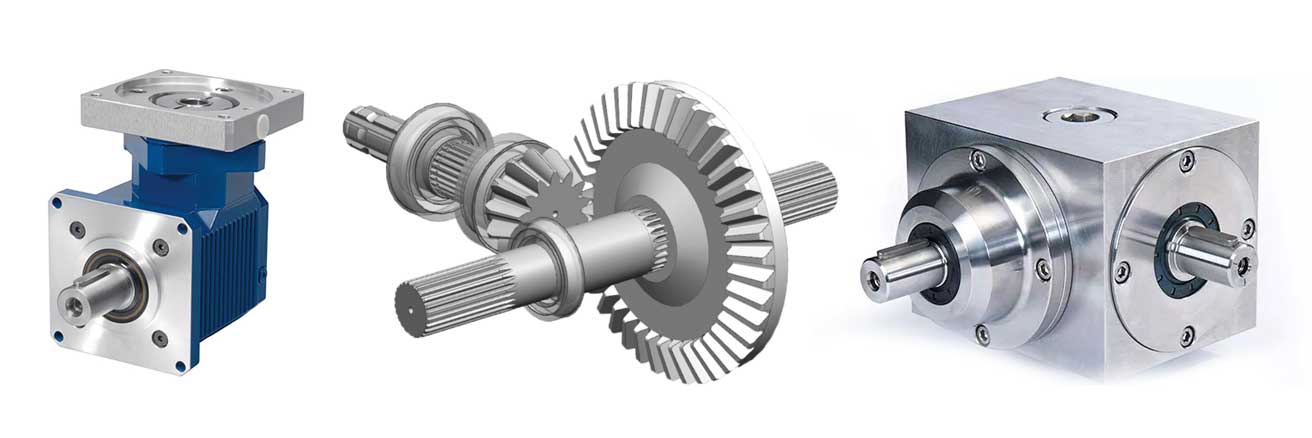

Mit Winkelgetrieben lassen sich Drehmomente über einen veränderten Richtungswinkel übertragen. Eine Untergruppe sind Kegelradgetriebe, die präzise die Kraft zwischen sich schneidenden Wellen übertragen. Hier stellen wir Neuheiten und Innovationen für unterschiedliche Einsatzbereiche im Maschinen- und Anlagenbau vor.
Schneckengetriebe | Für hohe Drehmomentübertragung
Ein Schneckengetriebe zeichnet sich durch seine Fähigkeit aus, hohe Drehmomentübertragungen bei kompakter Bauweise zu realisieren. Es findet Anwendung in Aufzügen, Förderanlagen oder in der Automatisierungstechnik, wo geräuscharmer Betrieb und Selbsthemmung erforderlich sind. Entdecken Sie in diesem Artikel einige solcher Getriebe diverser Hersteller.
Kegelradgetriebe kann kleiner ausfallen
10.01.2024 | Aktuelle Innovationen in der Berechnungstechnik sowie die Integration digitaler Datenmodelle sind Schlüsselelemente für die Leistungsverbesserung der Stirn- und Kegelradgetriebe der Serie X.e von SEW-Eurodrive. Die aus umfangreichen Feldtests, Laborversuchen und Simulationen gewonnenen Daten werden fortlaufend in die eigenen Berechnungstools integriert.
Kegelstirnradgetriebe für Stetigförderer
24.05.20219 | Für große Gurtbandförderer mit hoher Kapazität eignen sich die langlebigen und wartungsarmen „Maxxdrive“-Industriegetriebe, bei denen Lagerstellen und Dichtflächen des Blockgehäuses in einer Aufspannung gefertigt werden. Die neuste Generation Maxxdrive XT wurde um ein anwendungsoptimiertes zweistufiges Kegelstirnradgetriebe ergänzt.
Leistungsstarke Winkelgetriebe in Flachbauweise für Intralogistik
08.01.2019 | ABM Greiffenberger stellt für die Intralogistik geeignete Winkelgetriebe von ABM vor, die in 2- und 3-stufiger Ausführung zur Verfügung stehen. Sie bieten einen hohen Wirkungsgrad von über 90 % und sind damit wesentlich effizienter als Schneckengetriebe mit einem Wirkungsgrad von nur 40 bis 70 %.
Die Winkelgetriebe sind leicht, widerstandsfähig und eignen sich auch für den Einsatz in rauer Umgebung wie etwa in Kühlhäusern. Optional ausgeführte steckbare Anschlüsse an den Antrieben sorgen für eine einfache Montage. Die Antriebe sind nahezu wartungsfrei und kompakt gebaut, daher sind sie ideal für den Einsatz bei beengten Raumverhältnissen geeignet.
Die robusten Stirnradgetriebemotoren bieten dank ihrer speziellen Konstruktion als Flachgetriebe eine Vielzahl von Anbaumöglichkeiten. Darüber hinaus sind sie energieeffizient und geräuscharm. Die Aluminiumgehäuse aus der eigenen Aluminiumgießerei stellen geringes Eigengewicht und hohe Korrosionsfestigkeit der Getriebetypen sicher.
High-Speed-Präzisiongetriebe für 8500 min-1

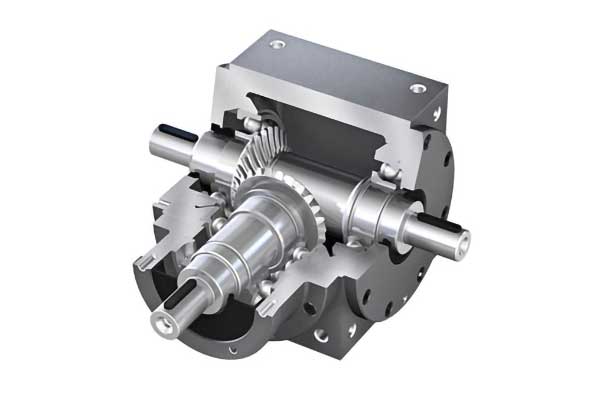

24.09.2015 | Die hoch effizienten Kegelräder-Winkelgetriebe der Baureihe „Powergear HS“ von MS Graessner wurden konsequent für die Anforderungen bei höchsten Drehzahlen entwickelt. Bei kleinen Übersetzungsverhältnissen bieten sie viele Vorteile für unterschiedlichste Einsatzgebiete. Moderne Winkelgetriebe von heute müssen schnell, leise, zuverlässig und nachhaltig sein. Oberhalb von Eingangs-Drehzahlen über 2000 min-1 ist die Beanspruchung und Leistung sehr hoch. Das Powergear HS Getriebe bewältigt sogar bis zu 8500 min-1.
Das einstufige Getriebe bietet mit einem Gehäuse unterschiedliche Übersetzungsvarianten. Die verbesserte Lagertechnik sowie optimierte Gleason-Zahnradtechnologie mit hoher Belastungsfähigkeit und geräuschoptimierter Bauweise gewährleisten hohe Präzision, hohes Tempo und dies bei hoher Lebensdauer. Verschiedene Branchen wie Werkzeugmaschinen, E-Mobilität oder auch schnelle Handlingsysteme, die Highspeed-Getriebe einsetzen benötigen an deren Antrieb Kupplungen, Flansche oder Vollwellen. Dies erfüllt das Getriebe.
Der Abtrieb über Voll- oder Hohlwelle sowie variable Übersetzungen ermöglichen einen flexiblen Einbau bei optimalem Betriebspunkt. Je nach Übersetzung und Bauart erlauben die Getriebe Antriebsdrehzahlen von 2000 bis 8500 min-1. Der Wirkungsgrad in der Verzahnung von über 98 % sowie der große Einsatztemperaturbereich von -30° bis +100 °C gewährleisten eine Lebensdauer von mehr als 15.000 h.
Quellenangabe: Dieser Beitrag basiert auf Informationen folgender Unternehmen: ABM Greiffenberger, MS Graessner, Getriebebau Nord, Rögelberg, SEW, Tandler, Vogel Antriebstechnik.
