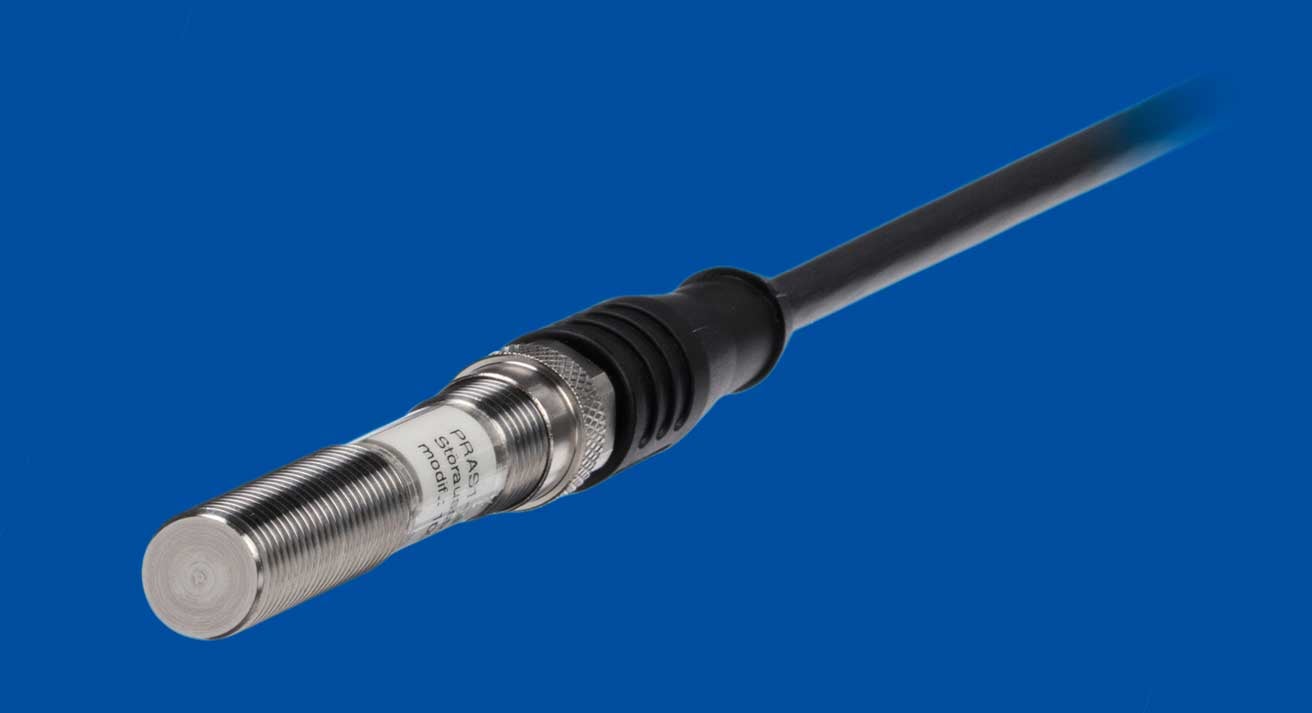

Sensoren in der Industrie müssen oft in enge Einbauräume passen und unter rauen Umgebungs Bedingungen wie Feuchte, Schmutz und Reinigung funktionieren. ASM präsentiert mit Posirot Pras1 einen Winkelsensor in Stabbauform. Er hat einen Durchmesser von nur 10,6 mm und ist 53 mm lang. Durch die schlanke Bauform eignet sich der Winkelsensor für sehr enge Einbauräume und passt besonders in Türscharniere.

ASM Winkelsensor



Der Posirot Pras1 Winkelsensor misst die Drehpositionen von 0 bis 360 Grad mittels Hall Effekt Sensorarrays und externem Positionsmagneten. Die magnetische Encoder Technologie funktioniert berührungslos. Das Sensor Design verzichtet auf bewegliche Teile. Pras1 Sensoren sind so besonders schock- und vibrationsfest.

Winkelsensor in IP67 und IP69

Das Sensorgehäuse ist aus Edelstahl gefertigt. Schutzart IP67 und optional IP67/IP69 sind mit entsprechendem Gegenstecker gewährleistet. Damit eignet sich der Winkelsensor für den Einsatz in schwierigen Umgebungsbedingungen wie Verpackungsmaschinen oder Abfüllanlagen. In der IP69 Ausführung eignet er sich zudem für Anwendungen mit intensiven Reinigungsprozessen wie in der Pharmaindustrie und Lebensmitteltechnik.


Blum MesstasterMesstaster misst im µ-Bereich direkt auf der Maschine


Der Messbereich des Sensors beträgt 0-15° bis 0-360° (in 15° Schritten). Es gibt ihn in den Ausgangsarten 0.5...10 V, 0.5...4.5 V oder 4...20 mA. Die Auflösung beträgt 0,03% (60... 360°) und 0,1% (15... 45°). Die Linearität ist mit ±0,3 % des Messbereichs angegeben. Alternativ gibt es den Sensor mit Inkremental- oder Digital-Ausgang (SSI).
