Einstufige Stirnradgetriebe für hohe Drehzahlen und Drehmomente
- Details
- Zugriffe: 4366
Getriebebau Nord hat seine erfolgreiche „Nordbloc.1“-Reihe um einstufige Getriebe für Anwendungen mit hohen Drehzahlen und hohen Drehmomenten erweitert. Die neuen Stirnradgetriebe sind sehr effizient und bieten eine hohe Torsionssteifigkeit, geringe Betriebsgeräusche sowie eine lange Lebensdauer. Darüber hinaus erfüllen sie dank Wash-down-Design höchste Hygieneansprüche.
Die Getriebe kommen ohne Trennfugen und Verschlusskappen aus. Dies erhöht die Produktstabilität und schafft gleichzeitig eine glattere Oberfläche, auf der sich weder Flüssigkeiten noch feste Stoffe sammeln können.
Das FEM-optimierte Blockgehäuse garantiert maximale Festigkeit und Steifigkeit. Der Aufbau mit internen Verstärkungen sowie die Steifigkeitserhöhung des Getriebegehäuses sorgen für einen besonders geräuscharmen Lauf. Alle Lager- und Dichtungssitze sind im Gussteil enthalten. Trennfugen, die das Gehäuse schwächen können und Ölleckagen begünstigen, entfallen. Bohrungen und Montageflächen werden in einer Aufspannung gefertigt; die dadurch ermöglichten engen Toleranzen stellen die genaue Anordnung von Zahnrädern, Lagern und Dichtungen sowie eine erhöhte Lebensdauer aller Komponenten sicher. Das Gehäuse ist aus hochfestem, korrosionsbeständigem Aluminium und damit besonders leicht und robust. Zusätzlichen Schutz bietet die optional verfügbare Oberflächenveredelung NSD Tuph. Durch die glatte, leicht zu reinigende Gehäuse-Oberfläche eignen sich die Nordbloc.1-Getriebe besonders für Anwender aus hygienekritischen Branchen wie der Lebensmittel- oder Pharmaindustrie.
Effiziente Zahnrad Perspektiven aus Hochleistungskunststoff

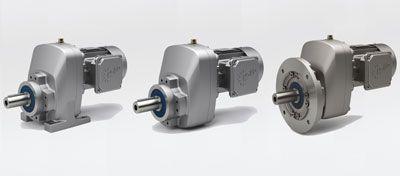

Die Lager sind großzügig dimensioniert und können hohe axiale und radiale Kräfte aufnehmen. Ein Nebeneffekt der großen Lager sind die größeren Durchmesser der internen Wellen, wodurch sich die Festigkeit der Lager erhöht. Die Getrieberäder sind aus einsatzgehärtetem Stahl gefertigt und erlauben eine hohe kurzzeitige Überlast. Fünf Baugrößen mit Motorleistungen von 0,12 bis 7,5 kW für Abtriebsdrehmomente bis 280 Nm sind lieferbar. Alle Varianten gibt es sowohl in einer Fuß- als auch in einer Flansch- (B5 oder B14) oder in einer Fuß-/Flansch-Ausführung. Optionen zum IEC- und Nema-Motoranbau sowie zahlreiche Ausstattungsvarianten für Wellen, Lager und Schmierung können flexibel umgesetzt werden.
Robust, effizient, leise und kompakt: Die einstufigen Nordbloc.1 Stirnradgetriebe stellen eine zuverlässige, widerstandsfähige und kostengünstige Antriebslösung für Pumpen, Mischer und Lüfter sowie Anwendungen in der Fördertechnik.
