Anwenderbericht

3022 km quer durch die australische Wüste und das nur mit der Kraft der Sonne, so lautet die Herausforderung der World Solar Challenge. Einer ihrer Teilnehmer ist das Team Sonnenwagen aus Aachen. Die Studenten setzten bei der Entwicklung ihres Solarautos auf die leichte, verschleißfeste und schmiermittelfreie „Iglidur“ Gleitlagertechnik aus langlebigen Tribo-Polymeren von Igus und fuhr erfolgreich als Sechster über die Ziellinie.

Für die Strecke von Darwin bis nach Adelaide haben die Teilnehmer genau eine Woche Zeit. Die studentischen Teams aus aller Welt entwickeln hierzu unterschiedliche Fahrzeugkonzepte und zeigen so die bunte Vielfalt nachhaltiger Technologien. Das Team Sonnenwagen nahm zum zweiten Mal bei dem zweijährlich stattfindenden Wettbewerb teil.

„Die Lagerstellen sind immens wichtig, denn sie halten den Wagen zusammen“, so Kersten Heckmann vom Team Sonnenwagen. „Fällt ein Lager aus, ist die Reparatur äußerst aufwendig.“ Zudem mussten die eingesetzten Lager verschleißfest und leicht sein. Denn je leichter der Sonnenwagen, desto effizienter lässt er sich antreiben und kann eine größere Strecke überwinden.

Gleitlager überall wohin man schaut

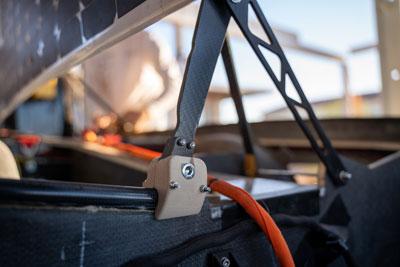

igus21019Die leichte iglidur Gleitlagertechnik findet sich an unzähligen Stellen im Sonnenwagen. In dem Teleskop-Mechanismus für den Solarautodeckel sowie im Lenkrad kommen zum Beispiel selbsteinstellende „Igubal“ Gabelköpfe aus Iglidur J zum Einsatz. Derselbe Werkstoff findet sich in Form von Gleitlagern in der Radaufhängung der Hinterräder und im Lenkgetriebe. Der verschleißfeste und schmiermittelfreie Dauerläufer besitzt einen sehr niedrigen Reibwert auf einer Vielzahl an Wellenwerkstoffen, insbesondere im Trockenlauf, und ist schwingungsdämpfend. Ein Vorteil vor allem für das Lenkgefühl. In den Scharnieren der Deckelverriegelung befinden sich außerdem Gleitlager aus dem Werkstoff Iglidur G. Das Tribo-Polymer ist kostengünstig und besitzt eine hohe Verschleißfestigkeit.

Der Deckel des Solarauto stellte das Team vor eine besondere Herausforderung. Die Fahrerin oder der Fahrer muss ihn beim Ein- und Aussteigen eigenständig öffnen und schließen können, so lauten die Regeln der Challenge. Eine schwierige Aufgabe, denn der Deckel ist 5 m lang, keinen Meter breit und mit den Solarzellen 25 kg schwer. Bisher war das Öffnen ruckelig und kraftaufwendig. Das Problem lag in den schwergängigen gedruckten Lagern aus einem Standard-Kunststoff. Daher gab das Team kurzfristig den 3D-Druck der Lager aus dem Hochleistungskunststoff Iglidur I3 bei Igus in Auftrag. Das Material für das Lasersintern-Verfahren zeichnet sich durch seine niedrigen Reibwerte aus, ist wie alle Iglidur Werkstoffe unempfindlich gegen Staub und Schmutz und optimal für die Wüste geeignet. Durch den Einsatz der gedruckten Lager benötigt der Fahrer nun lediglich wenige Sekunden zum Ein- und Aussteigen.

Hochschulinitiative yes

Projekte wie den Sonnenwagen aus Aachen fördert der Motion Plastics Spezialist im Rahmen des young engineers support (yes). Mit der Hochschulinitiative möchte Igus Schüler, Studenten und Dozenten mit kostenlosen Mustern und Sponsoring sowie bei der Entwicklung innovativer Projekte unterstützen.
