02/22/2012

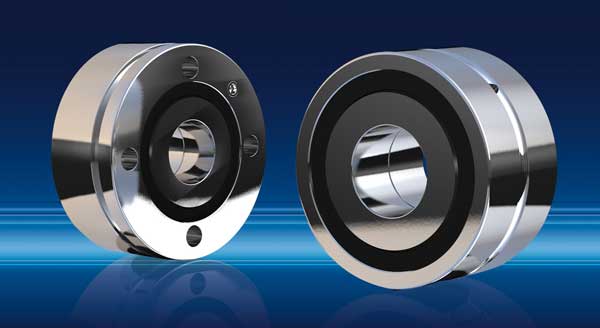

Eine Kombination aus radialen und axialen Kräften, wie sie in modernen Werkzeugmaschinen auf Gewindespindeln einwirkt, stellt beträchtliche Anforderungen an die eingesetzten Lager. Hohe axiale Steifigkeit und Rundlaufgenauigkeit sind hier zur exakten Werkzeugpositionierung und zuverlässigen Wiederholbarkeit unverzichtbar. Dafür bietet Rodriguez ein umfangreiches Programm an Präzisionslagern, darunter auch die zweireihigen axialen Schrägkugellager DRF.

Die Besonderheit dieser Lager besteht in der Zunahme der axialen Tragfähigkeit mit der Größe des Berührungswinkels. Sie haben einen Druck- oder Berührungswinkel von 60 Grad und sind prädestiniert für hochdynamische Betriebszustände. Am Ende einer Welle eingebaut, garantieren die DRF-Lager bei Linearantrieben eine genaue axiale Führung. Sie sind selbsthaltend und bestehen aus dickwandigen, formstabilen Außenringen, Kugelkränzen und zweiteiligen Innenringen. Der Außenring besitzt bei sämtlichen Baureihen Durchgangsbohrungen zum einfachen Anflanschen des Lagers. Weil die Laufbahnen im Innen- und Außenring in Richtung der Lagerachse gegeneinander versetzt angeordnet sind, können die DRF-Lager gleichzeitig Radial- und Axialbelastungen aufnehmen und sind so auch als Doppellagerung einsetzbar. Mit dem Sortiment des Herstellers lassen sich nun alle Ansprüche an die Lagerung von Vorschubspindeln erfüllen.

Darüber hinaus sind die Lager wartungsarm und einfach einzubauen. Durch die mit höchster Präzision geschliffenen Seitenflächen erübrigt sich praktisch ein Nacharbeiten der Klemmdeckel. Dies senkt die Montagekosten bei gleichzeitiger Erhöhung der Produktivität. So erfüllen die DRF-Lager den Anspruch im Werkzeugmaschinenbau nach minimierten Montagezeiten. Die integrierte reibungsarme Dichtung hält zudem wirkungsvoll Verschmutzungen vom Lager fern und sorgt so für eine hohe Betriebssicherheit.

Die verschiedenen Lagertypen gibt es mit und ohne Flansch in den Durchmessern 15 bis 40 mm. Um eine lange Gebrauchsdauer zu gewährleisten, werden die Lager vorgeschmiert und einbaufertig ausgeliefert. Für Anwendungen bei Werkzeugmaschinen außerhalb der Hauptachse ist eine Standard-Genauigkeit ausreichend. Für diesen Fall gibt es mit der NP-Ausführung eine noch preisgünstigere Variante.
